Ножовий затискний контактний елемент

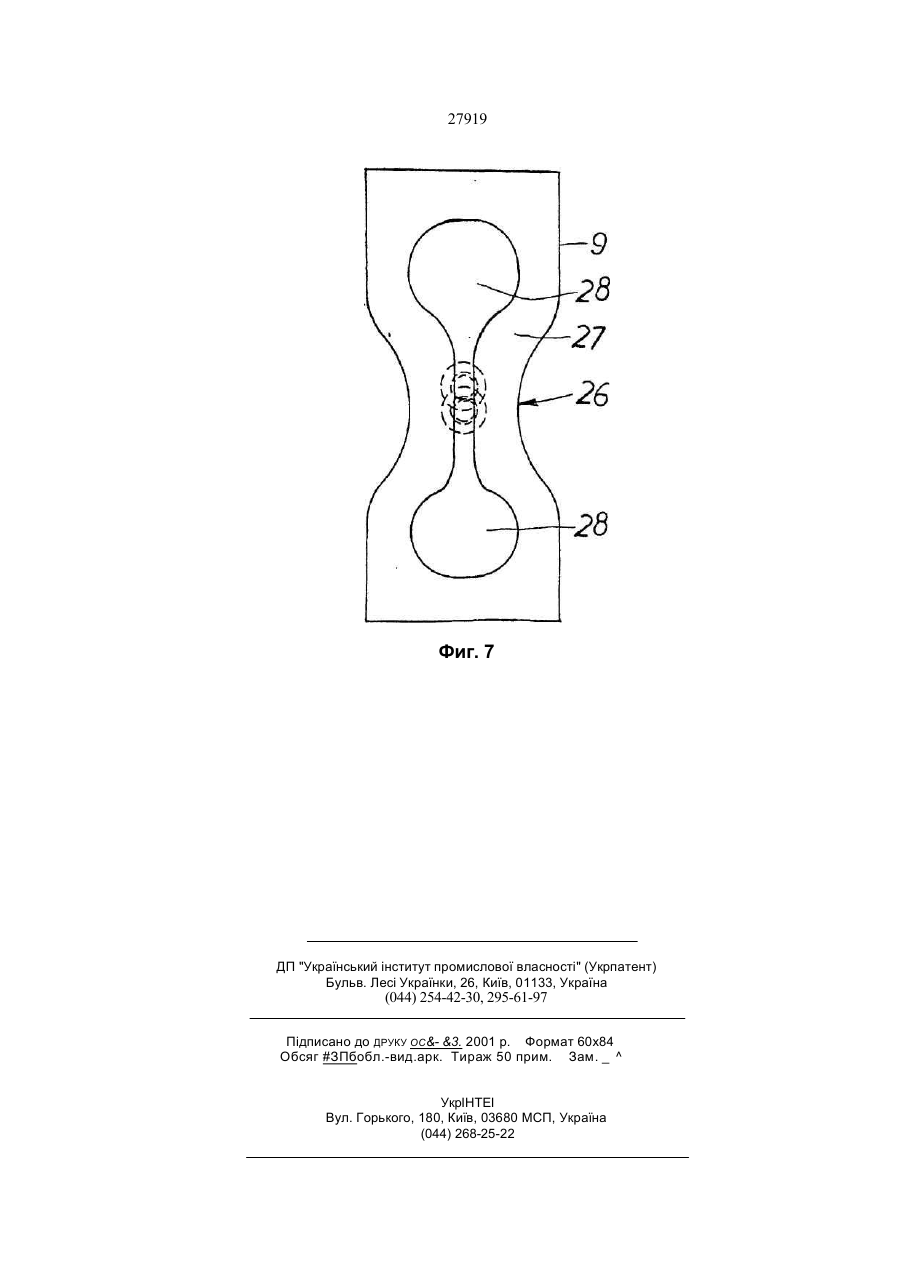

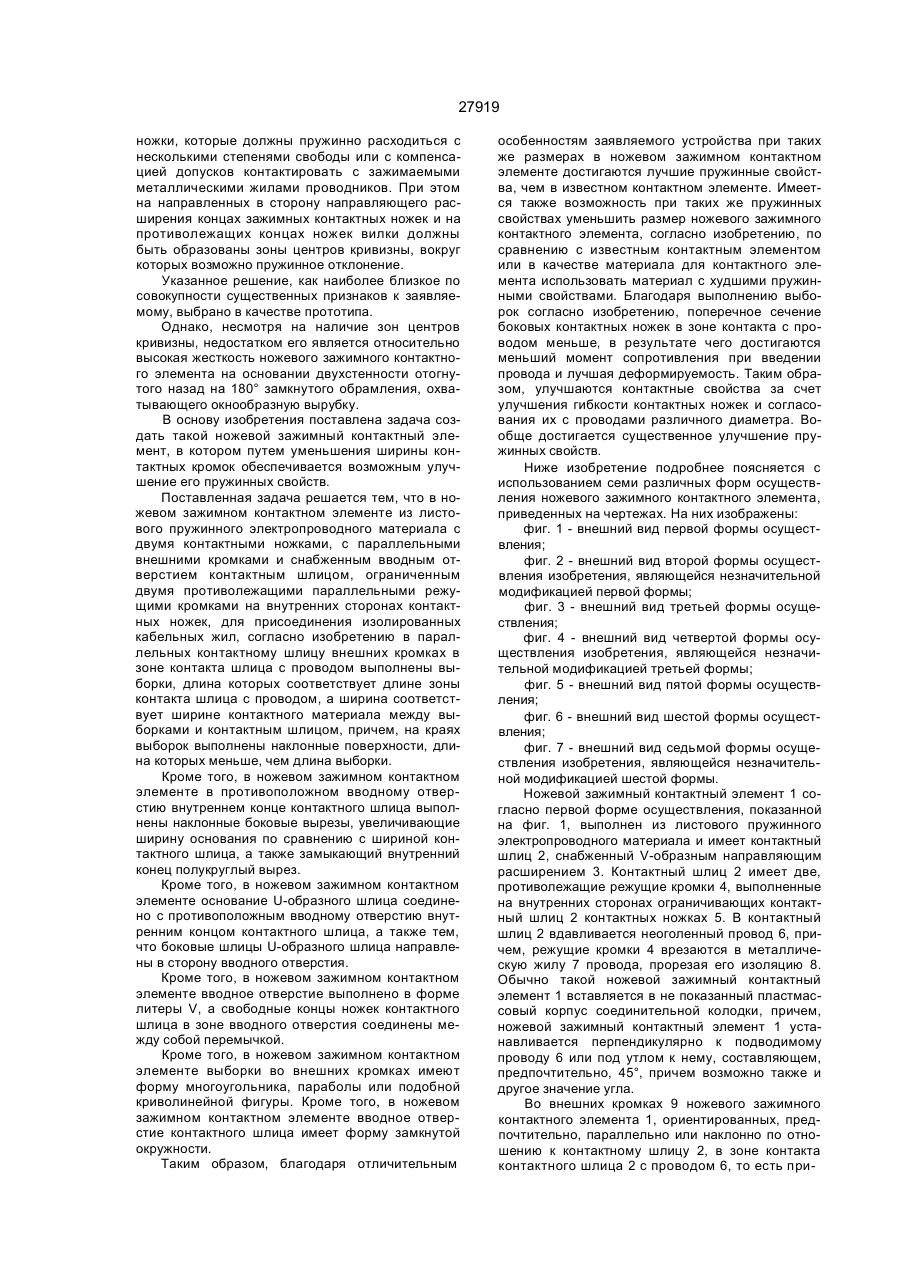

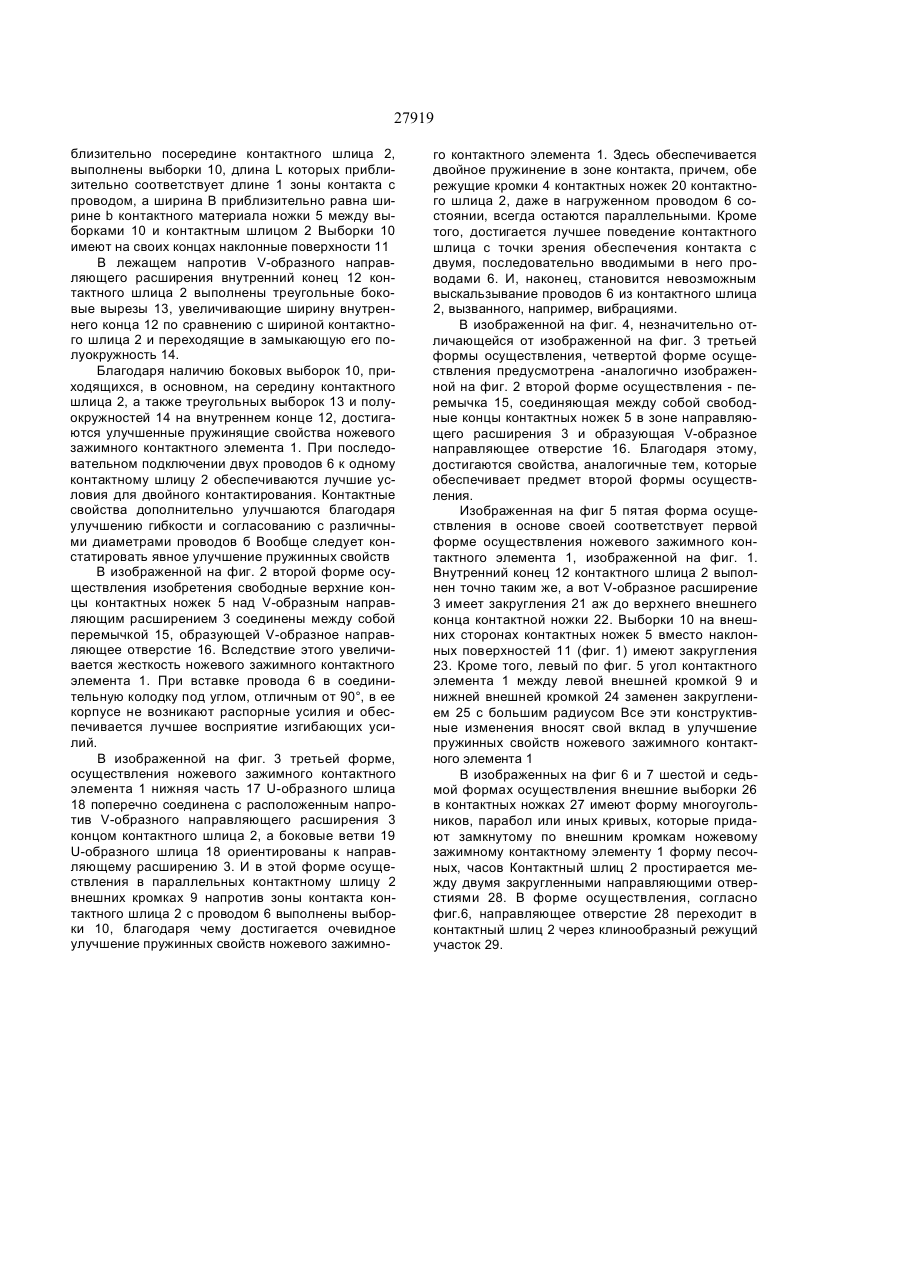

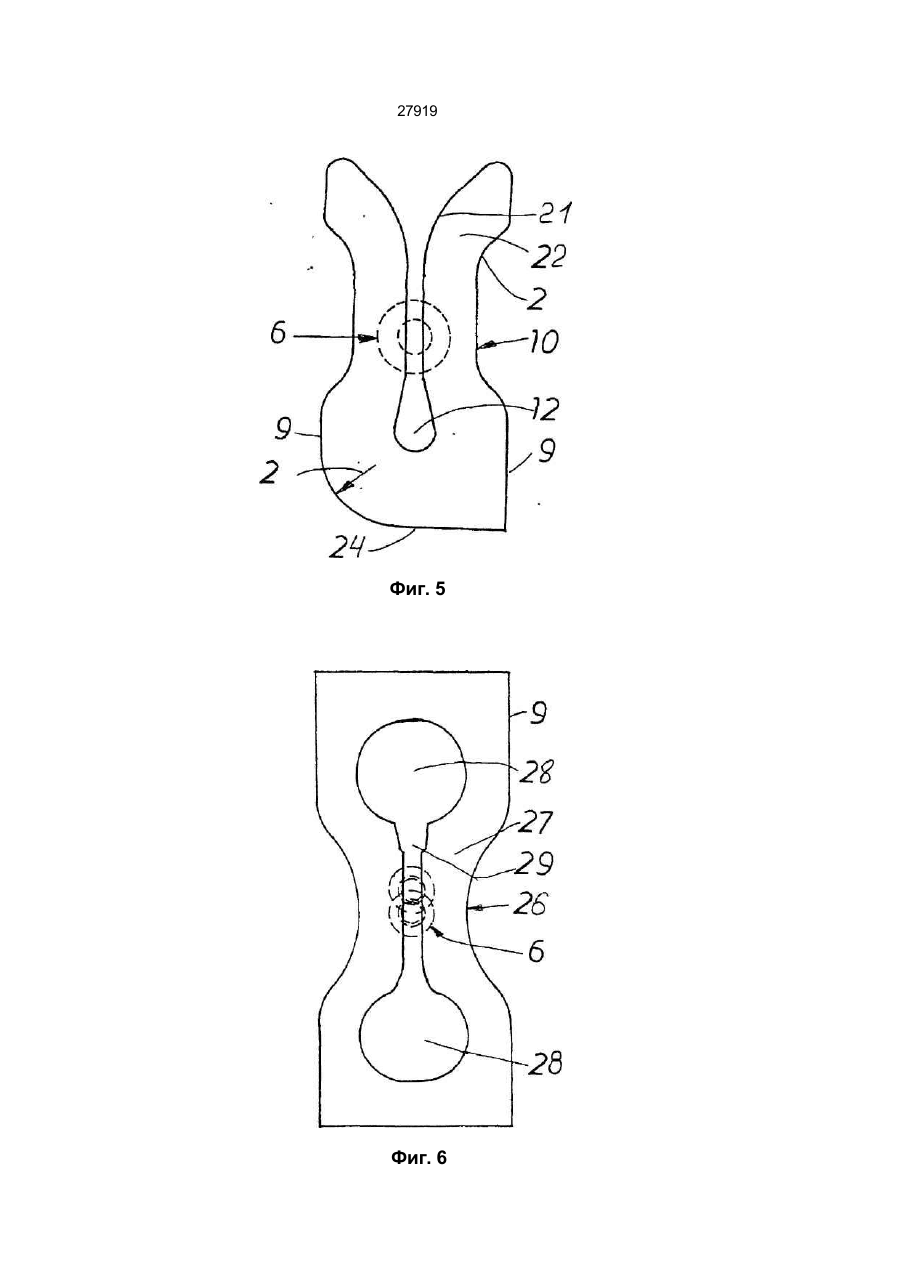

1.Ножевой зажимный контактный элемент, выполненный из листового пружинного электро проводного материала с двумя контактными нож ками, с параллельными внешними кромками и снабженным вводным отверстием контактным шлицом, ограниченным двумя противолежащими параллельными режущими кромками на внутрен них сторонах контактных ножек, для присоедине ния изолированных кабельных жил, отличаю щийся тем, что в параллельных контактному шлицу внешних кромках в зоне контакта шлица с проводом выполнены выборки, длина которых соответствует длине зоны контакта шлица с про водом, а ширина соответствует ширине контактно го материала между выборками и контактным шлицом, причем, на краях выборок выполнены наклонные поверхности, длина которых меньше, чем длина выборки. Изобретение относится к ножевым зажимным контактным элементам, предназначенным для установки в соединительные колодки, используемые в системах телекоммуникации и передачи данных Известен ножевой зажимный контактный элемент из листового пружинного электропроводного материала с двумя контактными ножками, с параллельными внешними кромками и снабженным вводным отверстием контактным шлицом, ограниченным двумя противолежащими параллельными режущими кромками на внутренних сторонах контактных ножек для присоединения изолированных кабельных жил (см патент ФРГ №3116731 С2). Более конкретно такой контактный элемент представляет собой штампованную деталь из плоского листового электропроводного материала, имею 2. Ножевой зажимный контактный элемент по п 1, отличающийся тем, что в противоположном вводному отверстию внутреннем конце контактно го шлица выполнены наклонные боковые вырезы, увеличивающие ширину основания по сравнению с шириной контактного шлица, а также замыкаю щий внутренний конец полукруглый вырез 3. Ножевой зажимный контактный элемент по п 1, отличающийся тем, что основание U-образного шлица соединено с противоположным вводному отверстию внутренним концом контактного шлица, а также тем, что боковые шлицы U-образного шлица направлены в сторону вводного отверстия 4. Ножевой зажимный контактный элемент по лю бому из пунктов 1-3, отличающийся тем, что вводное отверстие выполнено в форме литеры V, а свободные концы ножек контактного шлица в зоне вводного отверстия соединены между собой перемычкой 5. Ножевой зажимный контактный элемент по п 1, отличающийся тем, что выборки во внешних кромках имеют форму многоугольника, параболы или подобной криволинейной фигуры 6. Ножевой зажимный контактный элемент по п. 5, отличающийся тем, что вводное отверстие кон тактного шлица имеет форму замкнутой окружно сти щую параллельные между собой внешние кромки, окнообразную вырубку с замкнутым дугообразным обрамлением, переходящим в параллельные внешние кромки, и исходящий из окнообразной вырубки, оснащенный направляющим расширением контактный шлиц с обращенными друг к другу ножевыми контактами, расположенными на внутренних сторонах контактных ножек, образованных серповидными, охватывающими их вырубками. Охватывающее окнообразную вырубку, замкнутое обрамление отогнуто назад на 180° по линии изгиба, проходящей над направляющим расширением перпендикулярно оси контактного шлица, и плоско лежит на ножках вилки, охватывающих серповидную выборку вокруг контактных ножек. На основании этого исполнения известный ножевой контактный элемент должен иметь контактные О О) СЧ о> 27919 ножки, которые должны пружинно расходиться с несколькими степенями свободы или с компенсацией допусков контактировать с зажимаемыми металлическими жилами проводников. При этом на направленных в сторону направляющего расширения концах зажимных контактных ножек и на противолежащих концах ножек вилки должны быть образованы зоны центров кривизны, вокруг которых возможно пружинное отклонение. Указанное решение, как наиболее близкое по совокупности существенных признаков к заявляемому, выбрано в качестве прототипа. Однако, несмотря на наличие зон центров кривизны, недостатком его является относительно высокая жесткость ножевого зажимного контактного элемента на основании двухстенности отогнутого назад на 180° замкнутого обрамления, охватывающего окнообразную вырубку. В основу изобретения поставлена задача создать такой ножевой зажимный контактный элемент, в котором путем уменьшения ширины контактных кромок обеспечивается возможным улучшение его пружинных свойств. Поставленная задача решается тем, что в ножевом зажимном контактном элементе из листового пружинного электропроводного материала с двумя контактными ножками, с параллельными внешними кромками и снабженным вводным отверстием контактным шлицом, ограниченным двумя противолежащими параллельными режущими кромками на внутренних сторонах контактных ножек, для присоединения изолированных кабельных жил, согласно изобретению в параллельных контактному шлицу внешних кромках в зоне контакта шлица с проводом выполнены выборки, длина которых соответствует длине зоны контакта шлица с проводом, а ширина соответствует ширине контактного материала между выборками и контактным шлицом, причем, на краях выборок выполнены наклонные поверхности, длина которых меньше, чем длина выборки. Кроме того, в ножевом зажимном контактном элементе в противоположном вводному отверстию внутреннем конце контактного шлица выполнены наклонные боковые вырезы, увеличивающие ширину основания по сравнению с шириной контактного шлица, а также замыкающий внутренний конец полукруглый вырез. Кроме того, в ножевом зажимном контактном элементе основание U-образного шлица соединено с противоположным вводному отверстию внутренним концом контактного шлица, а также тем, что боковые шлицы U-образного шлица направлены в сторону вводного отверстия. Кроме того, в ножевом зажимном контактном элементе вводное отверстие выполнено в форме литеры V, а свободные концы ножек контактного шлица в зоне вводного отверстия соединены между собой перемычкой. Кроме того, в ножевом зажимном контактном элементе выборки во внешних кромках имеют форму многоугольника, параболы или подобной криволинейной фигуры. Кроме того, в ножевом зажимном контактном элементе вводное отверстие контактного шлица имеет форму замкнутой окружности. Таким образом, благодаря отличительным особенностям заявляемого устройства при таких же размерах в ножевом зажимном контактном элементе достигаются лучшие пружинные свойства, чем в известном контактном элементе. Имеется также возможность при таких же пружинных свойствах уменьшить размер ножевого зажимного контактного элемента, согласно изобретению, по сравнению с известным контактным элементом или в качестве материала для контактного элемента использовать материал с худшими пружинными свойствами. Благодаря выполнению выборок согласно изобретению, поперечное сечение боковых контактных ножек в зоне контакта с проводом меньше, в результате чего достигаются меньший момент сопротивления при введении провода и лучшая деформируемость. Таким образом, улучшаются контактные свойства за счет улучшения гибкости контактных ножек и согласования их с проводами различного диаметра. Вообще достигается существенное улучшение пружинных свойств. Ниже изобретение подробнее поясняется с использованием семи различных форм осуществления ножевого зажимного контактного элемента, приведенных на чертежах. На них изображены: фиг. 1 - внешний вид первой формы осуществления; фиг. 2 - внешний вид второй формы осуществления изобретения, являющейся незначительной модификацией первой формы; фиг. 3 - внешний вид третьей формы осуществления; фиг. 4 - внешний вид четвертой формы осуществления изобретения, являющейся незначительной модификацией третьей формы; фиг. 5 - внешний вид пятой формы осуществления; фиг. 6 - внешний вид шестой формы осуществления; фиг. 7 - внешний вид седьмой формы осуществления изобретения, являющейся незначительной модификацией шестой формы. Ножевой зажимный контактный элемент 1 согласно первой форме осуществления, показанной на фиг. 1, выполнен из листового пружинного электропроводного материала и имеет контактный шлиц 2, снабженный V-образным направляющим расширением 3. Контактный шлиц 2 имеет две, противолежащие режущие кромки 4, выполненные на внутренних сторонах ограничивающих контактный шлиц 2 контактных ножках 5. В контактный шлиц 2 вдавливается неоголенный провод 6, причем, режущие кромки 4 врезаются в металлическую жилу 7 провода, прорезая его изоляцию 8. Обычно такой ножевой зажимный контактный элемент 1 вставляется в не показанный пластмассовый корпус соединительной колодки, причем, ножевой зажимный контактный элемент 1 устанавливается перпендикулярно к подводимому проводу 6 или под утлом к нему, составляющем, предпочтительно, 45°, причем возможно также и другое значение угла. Во внешних кромках 9 ножевого зажимного контактного элемента 1, ориентированных, предпочтительно, параллельно или наклонно по отношению к контактному шлицу 2, в зоне контакта контактного шлица 2 с проводом 6, то есть при 27919 близительно посередине контактного шлица 2, выполнены выборки 10, длина L которых приблизительно соответствует длине 1 зоны контакта с проводом, а ширина В приблизительно равна ширине b контактного материала ножки 5 между выборками 10 и контактным шлицом 2 Выборки 10 имеют на своих концах наклонные поверхности 11 В лежащем напротив V-образного направляющего расширения внутренний конец 12 контактного шлица 2 выполнены треугольные боковые вырезы 13, увеличивающие ширину внутреннего конца 12 по сравнению с шириной контактного шлица 2 и переходящие в замыкающую его полуокружность 14. Благодаря наличию боковых выборок 10, приходящихся, в основном, на середину контактного шлица 2, а также треугольных выборок 13 и полуокружностей 14 на внутреннем конце 12, достигаются улучшенные пружинящие свойства ножевого зажимного контактного элемента 1. При последовательном подключении двух проводов 6 к одному контактному шлицу 2 обеспечиваются лучшие условия для двойного контактирования. Контактные свойства дополнительно улучшаются благодаря улучшению гибкости и согласованию с различными диаметрами проводов б Вообще следует констатировать явное улучшение пружинных свойств В изображенной на фиг. 2 второй форме осуществления изобретения свободные верхние концы контактных ножек 5 над V-образным направляющим расширением 3 соединены между собой перемычкой 15, образующей V-образное направляющее отверстие 16. Вследствие этого увеличивается жесткость ножевого зажимного контактного элемента 1. При вставке провода 6 в соединительную колодку под углом, отличным от 90°, в ее корпусе не возникают распорные усилия и обеспечивается лучшее восприятие изгибающих усилий. В изображенной на фиг. 3 третьей форме, осуществления ножевого зажимного контактного элемента 1 нижняя часть 17 U-образного шлица 18 поперечно соединена с расположенным напротив V-образного направляющего расширения 3 концом контактного шлица 2, а боковые ветви 19 U-образного шлица 18 ориентированы к направляющему расширению 3. И в этой форме осуществления в параллельных контактному шлицу 2 внешних кромках 9 напротив зоны контакта контактного шлица 2 с проводом 6 выполнены выборки 10, благодаря чему достигается очевидное улучшение пружинных свойств ножевого зажимно го контактного элемента 1. Здесь обеспечивается двойное пружинение в зоне контакта, причем, обе режущие кромки 4 контактных ножек 20 контактного шлица 2, даже в нагруженном проводом 6 состоянии, всегда остаются параллельными. Кроме того, достигается лучшее поведение контактного шлица с точки зрения обеспечения контакта с двумя, последовательно вводимыми в него проводами 6. И, наконец, становится невозможным выскальзывание проводов 6 из контактного шлица 2, вызванного, например, вибрациями. В изображенной на фиг. 4, незначительно отличающейся от изображенной на фиг. 3 третьей формы осуществления, четвертой форме осуществления предусмотрена -аналогично изображенной на фиг. 2 второй форме осуществления - перемычка 15, соединяющая между собой свободные концы контактных ножек 5 в зоне направляющего расширения 3 и образующая V-образное направляющее отверстие 16. Благодаря этому, достигаются свойства, аналогичные тем, которые обеспечивает предмет второй формы осуществления. Изображенная на фиг 5 пятая форма осуществления в основе своей соответствует первой форме осуществления ножевого зажимного контактного элемента 1, изображенной на фиг. 1. Внутренний конец 12 контактного шлица 2 выполнен точно таким же, а вот V-образное расширение 3 имеет закругления 21 аж до верхнего внешнего конца контактной ножки 22. Выборки 10 на внешних сторонах контактных ножек 5 вместо наклонных поверхностей 11 (фиг. 1) имеют закругления 23. Кроме того, левый по фиг. 5 угол контактного элемента 1 между левой внешней кромкой 9 и нижней внешней кромкой 24 заменен закруглением 25 с большим радиусом Все эти конструктивные изменения вносят свой вклад в улучшение пружинных свойств ножевого зажимного контактного элемента 1 В изображенных на фиг 6 и 7 шестой и седьмой формах осуществления внешние выборки 26 в контактных ножках 27 имеют форму многоугольников, парабол или иных кривых, которые придают замкнутому по внешним кромкам ножевому зажимному контактному элементу 1 форму песочных, часов Контактный шлиц 2 простирается между двумя закругленными направляющими отверстиями 28. В форме осуществления, согласно фиг.6, направляющее отверстие 28 переходит в контактный шлиц 2 через клинообразный режущий участок 29. І -ІИф 61.6/г Мф 6~ 11 Є миф li 01 81 \ / \I u 616LZ 27919 Фиг. 5 Фиг. 6 27919 Фиг. 7 ДП "Український інститут промислової власності" (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 Підписано до ДРУКУ ОС&- &3. 2001 р. Формат 60x84 Обсяг #ЗПбобл.-вид.арк. Тираж 50 прим. Зам. _ ^ УкрІНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22
