Дощувальна система

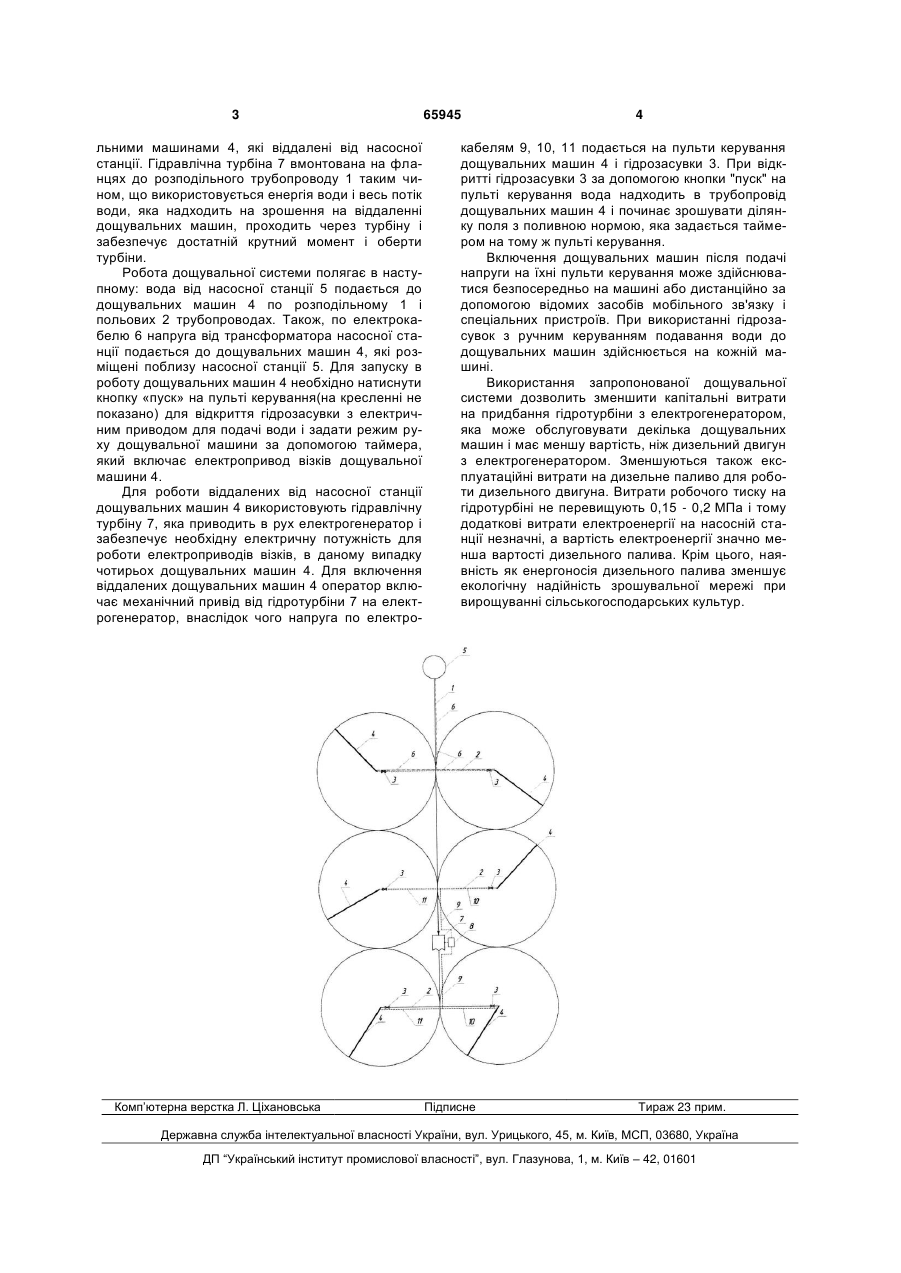

Дощувальна система, що містить зрошувальну мережу з розподільним і польовим трубопроводами і гідрозасувками, дощувальні машини круго 3 льними машинами 4, які віддалені від насосної станції. Гідравлічна турбіна 7 вмонтована на фланцях до розподільного трубопроводу 1 таким чином, що використовується енергія води і весь потік води, яка надходить на зрошення на віддаленні дощувальних машин, проходить через турбіну і забезпечує достатній крутний момент і оберти турбіни. Робота дощувальної системи полягає в наступному: вода від насосної станції 5 подається до дощувальних машин 4 по розподільному 1 і польових 2 трубопроводах. Також, по електрокабелю 6 напруга від трансформатора насосної станції подається до дощувальних машин 4, які розміщені поблизу насосної станції 5. Для запуску в роботу дощувальних машин 4 необхідно натиснути кнопку «пуск» на пульті керування(на кресленні не показано) для відкриття гідрозасувки з електричним приводом для подачі води і задати режим руху дощувальної машини за допомогою таймера, який включає електропривод візків дощувальної машини 4. Для роботи віддалених від насосної станції дощувальних машин 4 використовують гідравлічну турбіну 7, яка приводить в рух електрогенератор і забезпечує необхідну електричну потужність для роботи електроприводів візків, в даному випадку чотирьох дощувальних машин 4. Для включення віддалених дощувальних машин 4 оператор включає механічний привід від гідротурбіни 7 на електрогенератор, внаслідок чого напруга по електро Комп’ютерна верстка Л. Ціхановська 65945 4 кабелям 9, 10, 11 подається на пульти керування дощувальних машин 4 і гідрозасувки 3. При відкритті гідрозасувки 3 за допомогою кнопки "пуск" на пульті керування вода надходить в трубопровід дощувальних машин 4 і починає зрошувати ділянку поля з поливною нормою, яка задається таймером на тому ж пульті керування. Включення дощувальних машин після подачі напруги на їхні пульти керування може здійснюватися безпосередньо на машині або дистанційно за допомогою відомих засобів мобільного зв'язку і спеціальних пристроїв. При використанні гідрозасувок з ручним керуванням подавання води до дощувальних машин здійснюється на кожній машині. Використання запропонованої дощувальної системи дозволить зменшити капітальні витрати на придбання гідротурбіни з електрогенератором, яка може обслуговувати декілька дощувальних машин і має меншу вартість, ніж дизельний двигун з електрогенератором. Зменшуються також експлуатаційні витрати на дизельне паливо для роботи дизельного двигуна. Витрати робочого тиску на гідротурбіні не перевищують 0,15 - 0,2 МПа і тому додаткові витрати електроенергії на насосній станції незначні, а вартість електроенергії значно менша вартості дизельного палива. Крім цього, наявність як енергоносія дизельного палива зменшує екологічну надійність зрошувальної мережі при вирощуванні сільськогосподарських культур. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
