Пристрій для охолодження довгомірних гнучких виробів

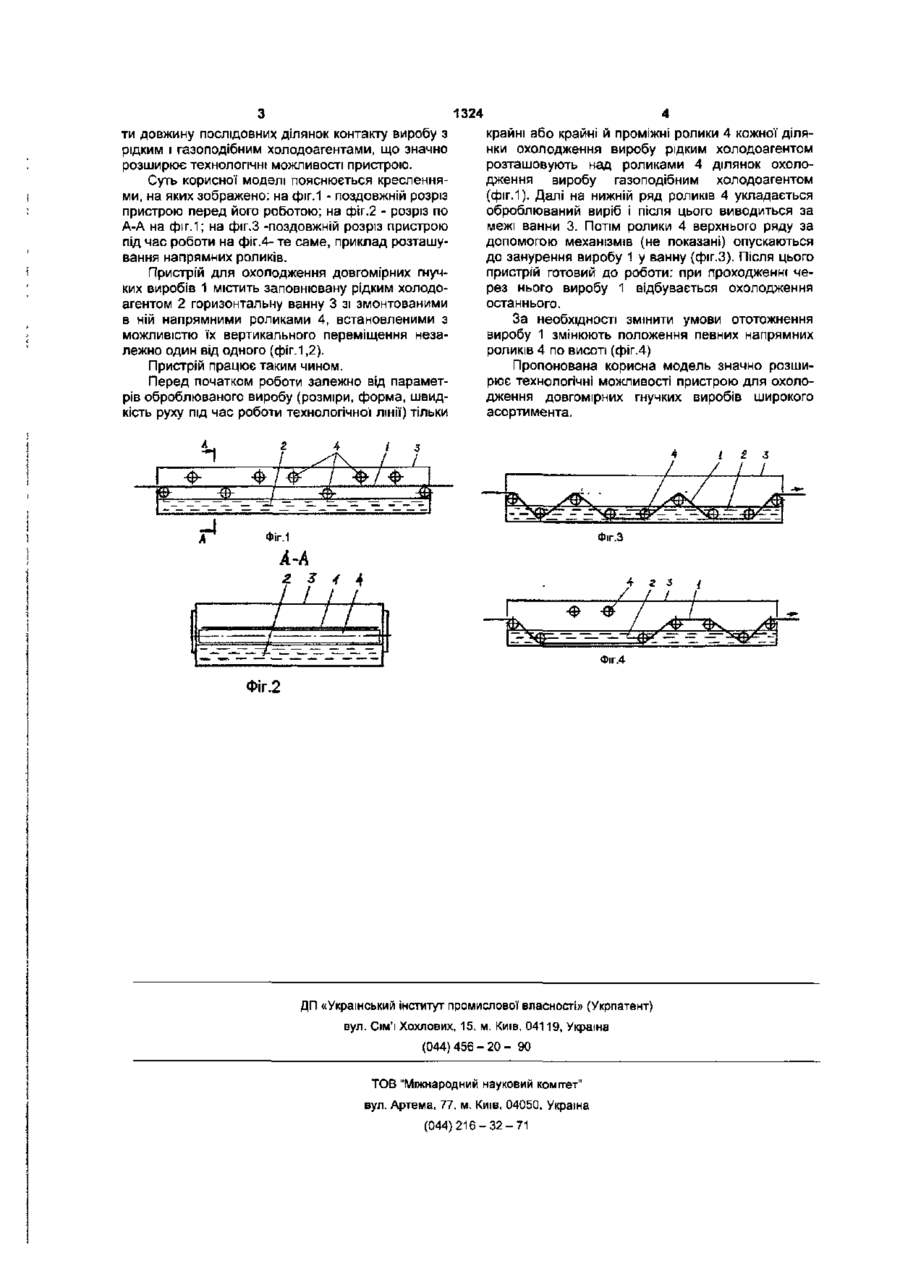

Пристрій для охолодження довгомірних гнучких виробів, що містить заповнювану рідким холодоагентом горизонтальну ванну зі змонтованими в ній напрямними роликами, встановленими з можливістю вертикального переміщення, який відрізняється тим, що напрямні ролики встановлено з можливістю вертикального переміщення незалежно один від одного. Корисна модель належить до полімерного машинобудування, зокрема до пристроїв для охолодження полімерних і еластомерних листових і плівкових виробів і може бути використана в кала інтенсифікує процес охолодження. Проте, неможливість регулювання довжин ділянок контакту виробу з рідким і газоподібним холодоагентами не дозволяє ефективно обробляти вироби з різними параметрами (розміри, форма поперечного перерізу, швидкість руху тощо). В основу пропонованої' корисної моделі покладено задачу вдосконалити пристрій для охолодження довгомірних гнучких виробів, в якому нове встановлення напрямних роликів забезпечило б регулювання довжини ділянок контакту охолоджуваного виробу з рідким і газоподібним холодоагентами, що значно розширює технологічні можливості пристрою Поставлена задача вирішується тим, що в пристрої для охолодження довгомірних гнучких виробів, що містить заповнювану рідким холодоагентом горизонтальну ванну зі змонтованими в ній напрямними роликами, встановленими з можливістю їх вертикального переміщення, згідно з пропонованою корисною моделлю новим є те, що напрямні ролики встановлено з можливістю їх вертикального переміщення незалежно один від одного. Під час руху виробу через горизонтальну ванну завдяки розташуванню напрямних роликів на різній висоті він поперемінно занурюється в об'єм рідкого холодоагенту й виходить з нього, контактуючи при цьому з газоподібним холодоагентом (повітрям). Такі умови охолодження виробу значно інтенсифікують процес. Надання же напрямним роликам можливості їх вертикального переміщення незалежно один від одного дозволяє залежно від параметрів охолоджуваного виробу регулюва ндрових та екструзійних ЛІНІЯХ. ВІДОМИЙ пристрій для охолодження довгомірних гнучких виробів, що містить заповнювану рідким холодоагентом горизонтальну ванну з встановленими в ній напрямними роликами (Любартович С.А. Изготовление резиновых профилей. - Л.: Химия, 1987. - С.57, рис.26). Недоліком цього пристрою є постійний контакт поверхні виробу з тонким шаром нагрітого холодоагента, який захоплюється виробом і практично не руйнується при проходженні ним ванни, що значно погіршує умови охолодження, а отже знижує продуктивність лінії в цілому. Найбільш близьким за технічною суттю до пропонованого технічного рішення є пристрій для охолодження довгомірних гнучких виробів, що містить заповнювану рідким холодоагентом горизонтальну ванну зі змонтованими в ній напрямними роликами, встановленими з можливістю їх вертикального переміщення, причому напрямні ролики встановлені з можливістю їх одночасного вертикального переміщення через один (а.с. СРСР №1722852, МПК5 В 29 С 35/16, заявл. 12.06.1990, опубл. 30.03.1992). На відміну від аналога, що розглянуто, завдяки можливості розташування напрямних роликів через один під І над рівнем холодагенту у ванні забезпечується поперемінний контакт охолоджуваного виробу з рідким і газоподібним холодоагентами (водою й повітрям), що значно CM го 1324 ти довжину послідовних ділянок контакту виробу з рідким і газоподібним холодоагентами, що значно розширює технологічні можливості пристрою. Суть корисної моделі пояснюється кресленнями, на яких зображено: на фіг.1 - поздовжній розріз пристрою перед його роботою; на фіг.2 - розріз по А-А на фіг.1; на фіг.З -поздовжній розріз пристрою під час роботи на фіг.4- те саме, приклад розташування напрямних роликів. Пристрій для охолодження довгомірних гнучких виробів 1 містить заповнювану рідким холодоагентом 2 горизонтальну ванну 3 зі змонтованими в ній напрямними роликами 4, встановленими з можливістю їх вертикального переміщення незалежно один від одного (фіг.1,2). Пристрій працює таким чином. Перед початком роботи залежно від параметрів оброблюваного виробу (розміри, форма, швидкість руху під час роботи технологічної лінії) тільки / крайні або крайні й проміжні ролики 4 кожної ділянки охолодження виробу рідким холодоагентом розташовують над роликами 4 ділянок охолодження виробу газоподібним холодоагентом (фіг.1). Далі на нижній ряд роликів 4 укладається оброблюваний виріб і після цього виводиться за межі ванни 3. Потім ролики 4 верхнього ряду за допомогою механізмів (не показані) опускаються до занурення виробу 1 у ванну (фіг.З). Після цього пристрій готовий до роботи: при проходженні через нього виробу 1 відбувається охолодження останнього. За необхідності змінити умови ототожнення виробу 1 змінюють положення певних напрямних роликів 4 по висоті (фіг.4) Пропонована корисна модель значно розширює технологічні можливості пристрою для охолодження довгомірних гнучких виробів широкого асортимента. / ЖФіг.З г з / / І / - ^ ~ ^ ~ ^ 0 g -z_-z-^_ ^Ф^І-i Фіг.4 Фіг.2 ДП «Український Інститут промислової власності» (Укрпатент) вул. Сім'ї Хохлових, 15, м. Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)216-32-71
