Спосіб визначення спектральної характеристики телевізійного засобу вимірювання

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 66026

Опубліковано: 26.12.2011

Автори: Касянчук Андрій Андрійович, Карпінський Олег Юліанович, Порєв Володимир Андрійович, Кушнір Станіслав Харитонович

Завантажити PDF файл.

Формула / Реферат

Спосіб визначення спектральної характеристики телевізійного засобу вимірювання, що включає створення джерелом оптичного випромінювання потоку випромінювання, виділення заданого спектрального діапазону цього випромінювання та його подачу на телевізійний засіб вимірювання, який відрізняється тим, що потік випромінювання, створений джерелом оптичного випромінювання, послідовно пропускають через телевізійний засіб вимірювання, засіб для виділення заданого спектрального діапазону потоку випромінювання, засіб візуалізації даних та знову через телевізійний засіб вимірювання, цей цикл передачі потоку випромінювання повторюють 4-5 разів, причому вимірюють кожне значення потоку випромінювання та сигналу, який створює даний потік, визначають співвідношення отриманих сусідніх вимірювальних значень, а по ряду отриманих співвідношень судять про величину спектральної характеристики телевізійного засобу вимірювання.

Текст

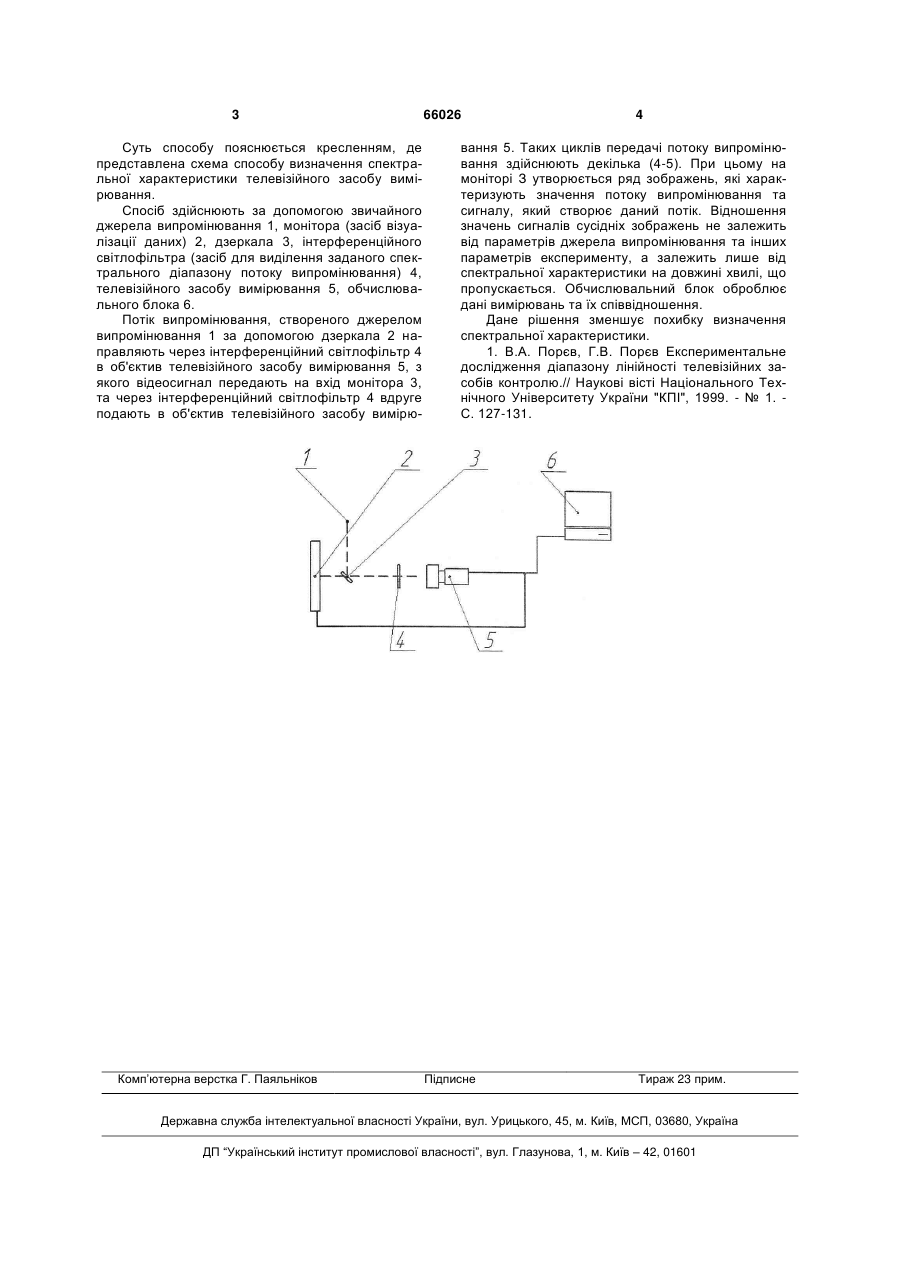

Спосіб визначення спектральної характеристики телевізійного засобу вимірювання, що включає створення джерелом оптичного випромінювання потоку випромінювання, виділення заданого спектрального діапазону цього випромінювання та 3 Суть способу пояснюється кресленням, де представлена схема способу визначення спектральної характеристики телевізійного засобу вимірювання. Спосіб здійснюють за допомогою звичайного джерела випромінювання 1, монітора (засіб візуалізації даних) 2, дзеркала 3, інтерференційного світлофільтра (засіб для виділення заданого спектрального діапазону потоку випромінювання) 4, телевізійного засобу вимірювання 5, обчислювального блока 6. Потік випромінювання, створеного джерелом випромінювання 1 за допомогою дзеркала 2 направляють через інтерференційний світлофільтр 4 в об'єктив телевізійного засобу вимірювання 5, з якого відеосигнал передають на вхід монітора 3, та через інтерференційний світлофільтр 4 вдруге подають в об'єктив телевізійного засобу вимірю Комп’ютерна верстка Г. Паяльніков 66026 4 вання 5. Таких циклів передачі потоку випромінювання здійснюють декілька (4-5). При цьому на моніторі З утворюється ряд зображень, які характеризують значення потоку випромінювання та сигналу, який створює даний потік. Відношення значень сигналів сусідніх зображень не залежить від параметрів джерела випромінювання та інших параметрів експерименту, а залежить лише від спектральної характеристики на довжині хвилі, що пропускається. Обчислювальний блок оброблює дані вимірювань та їх співвідношення. Дане рішення зменшує похибку визначення спектральної характеристики. 1. В.А. Порєв, Г.В. Порєв Експериментальне дослідження діапазону лінійності телевізійних засобів контролю.// Наукові вісті Національного Технічного Університету України "КПІ", 1999. - № 1. С. 127-131. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Method for determination of spectral characteristic of television measuring device

Автори англійською

Poriev Volodymyr Andriiovych, Kushnir Stanislav Kharytonovych, Kasianchuk Andrii Andriiovych, Karpinskyi Oleh Yulianovych

Назва патенту російською

Способ определения спектральной характеристики телевизионного средства измерения

Автори російською

Порев Владимир Андреевич, Кушнир Станислав Харитонович, Касянчук Андрей Андреевич, Карпинский Олег Юлианович

МПК / Мітки

МПК: G01J 3/51

Мітки: визначення, спектральної, характеристики, спосіб, вимірювання, телевізійного, засобу
