Спосіб вимірювання температури в вертикалах коксових печей

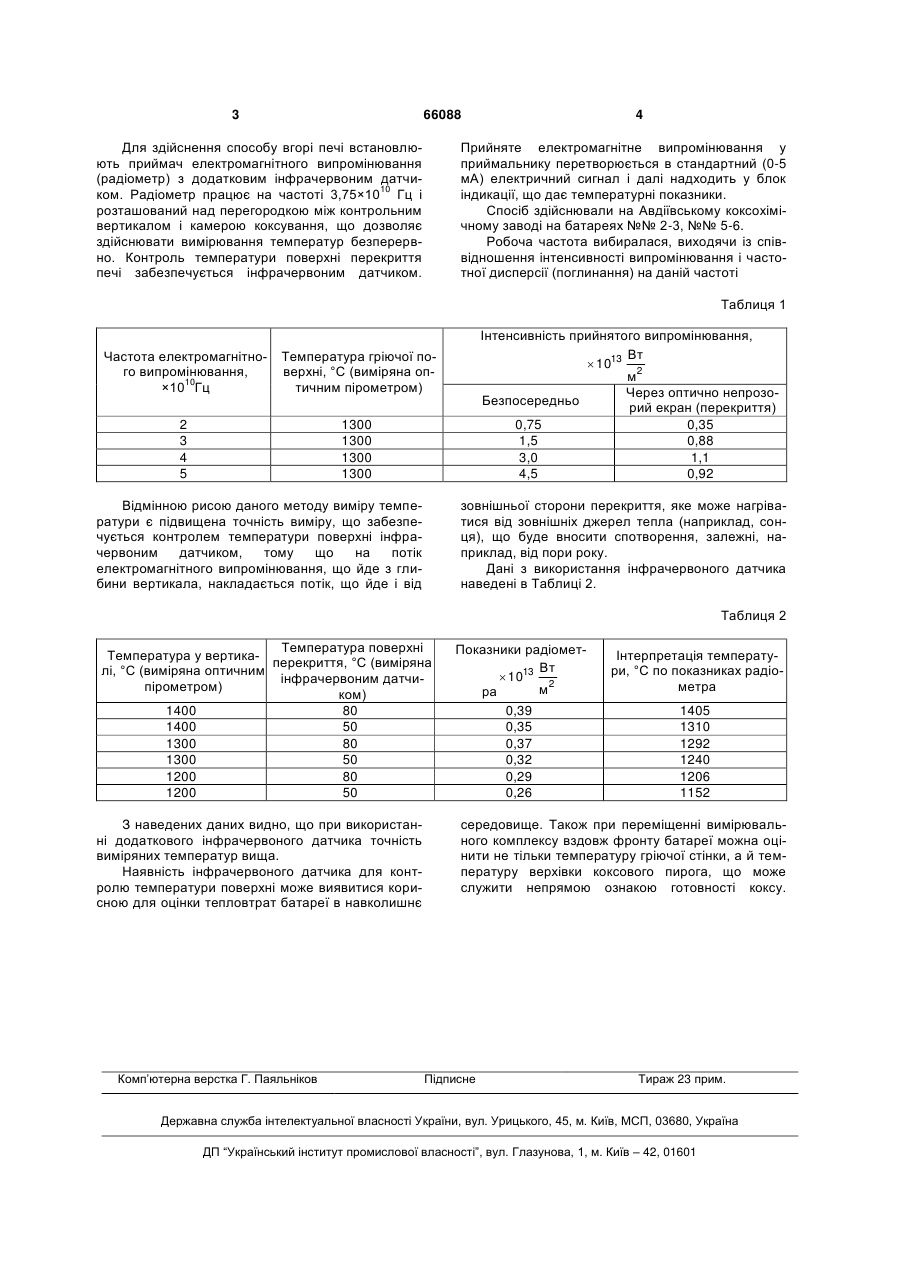

1. Спосіб вимірювання температури в вертикалах коксових печей шляхом уловлювання електромагнітного випромінювання від стінок вертикалів, передачі його в перетворювач електричного сигналу і подальшої індикації, який відрізняється тим, що вловлювання випромінювання здійснюється з урахуванням потоку електромагнітного випромінювання, що йде від поверхні перекриття печі. 2. Спосіб за п. 1, який відрізняється тим, що для контролю температури поверхні перекриття печі використовується додатковий датчик інфрачервоного випромінювання. (19) (21) u201106259 (22) 19.05.2011 (24) 26.12.2011 (46) 26.12.2011, Бюл.№ 24, 2011 р. (72) СКРИПЧЕНКО МИКОЛА ПАВЛОВИЧ, ХУДОКОРМОВ АНДРІЙ ПЕТРОВИЧ, РЯПОЛОВ ЕДУАРД ВОЛОДИМИРОВИЧ, ЖУРАВСЬКИЙ АНАТОЛІЙ ОЛЕКСАНДРОВИЧ, ФЕДОРОВА СВІТЛАНА ВЕНІАМІНОВНА, ТОРЯНИК ЕДУАРД ІЛЛІЧ, КОЛЧИГІН МИКОЛА МИКОЛАЙОВИЧ, ІВАНЧЕНКО ДМИТРО ДМИТРОВИЧ, БИКОВ ВІКТОР МИКОЛАЙОВИЧ (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "АВДІЇВСЬКИЙ КОКСОХІМІЧНИЙ ЗАВОД" 3 66088 Для здійснення способу вгорі печі встановлюють приймач електромагнітного випромінювання (радіометр) з додатковим інфрачервоним датчи10 ком. Радіометр працює на частоті 3,75×10 Гц і розташований над перегородкою між контрольним вертикалом і камерою коксування, що дозволяє здійснювати вимірювання температур безперервно. Контроль температури поверхні перекриття печі забезпечується інфрачервоним датчиком. 4 Прийняте електромагнітне випромінювання у приймальнику перетворюється в стандартний (0-5 мА) електричний сигнал і далі надходить у блок індикації, що дає температурні показники. Спосіб здійснювали на Авдіївському коксохімічному заводі на батареях №№ 2-3, №№ 5-6. Робоча частота вибиралася, виходячи із співвідношення інтенсивності випромінювання і частотної дисперсії (поглинання) на даній частоті Таблиця 1 Частота електромагнітного випромінювання, 10 ×10 Гц 2 3 4 5 Інтенсивність прийнятого випромінювання, Вт  1013 2 м Через оптично непрозоБезпосередньо рий екран (перекриття) 0,75 0,35 1,5 0,88 3,0 1,1 4,5 0,92 Температура гріючої поверхні, °C (виміряна оптичним пірометром) 1300 1300 1300 1300 Відмінною рисою даного методу виміру температури є підвищена точність виміру, що забезпечується контролем температури поверхні інфрачервоним датчиком, тому що на потік електромагнітного випромінювання, що йде з глибини вертикала, накладається потік, що йде і від зовнішньої сторони перекриття, яке може нагріватися від зовнішніх джерел тепла (наприклад, сонця), що буде вносити спотворення, залежні, наприклад, від пори року. Дані з використання інфрачервоного датчика наведені в Таблиці 2. Таблиця 2 Температура поверхні Температура у вертикаперекриття, °C (виміряна лі, °C (виміряна оптичним інфрачервоним датчипірометром) ком) 1400 80 1400 50 1300 80 1300 50 1200 80 1200 50 З наведених даних видно, що при використанні додаткового інфрачервоного датчика точність виміряних температур вища. Наявність інфрачервоного датчика для контролю температури поверхні може виявитися корисною для оцінки тепловтрат батареї в навколишнє Комп’ютерна верстка Г. Паяльніков Показники радіометВт  1013 2 м ра 0,39 0,35 0,37 0,32 0,29 0,26 Інтерпретація температури, °C по показниках радіометра 1405 1310 1292 1240 1206 1152 середовище. Також при переміщенні вимірювального комплексу вздовж фронту батареї можна оцінити не тільки температуру гріючої стінки, а й температуру верхівки коксового пирога, що може служити непрямою ознакою готовності коксу. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
