Універсальна палета для складання заготовок верху взуття
Номер патенту: 66089
Опубліковано: 26.12.2011
Формула / Реферат
Універсальна палета для складання заготовок верху взуття, що містить квадратний корпус з наскрізними пазами, які розташовані на його сторонах, яка відрізняється тим, що до двох протилежних сторін у нижній частині корпусу кінематично, з можливістю переміщення, закріплені металеві пластини, над якими за допомогою шарнірних з'єднань, розташованих у наскрізних пазах корпусу, закріплюються напрямні рейки, оснащені зубчатими секторами, розташованими з обох сторін наскрізних пазів, в яких з можливістю переміщення закріплені електромагніти.
Текст

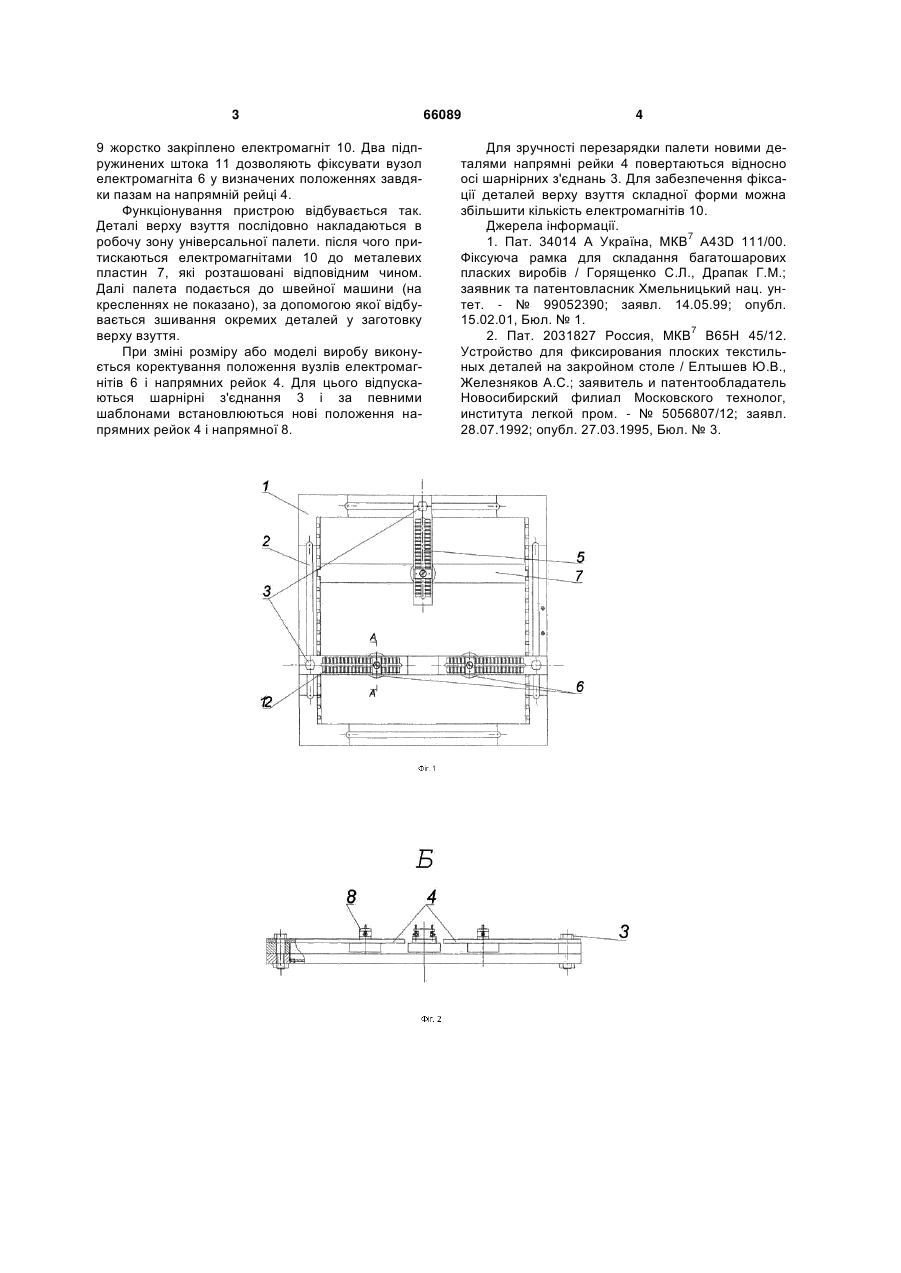

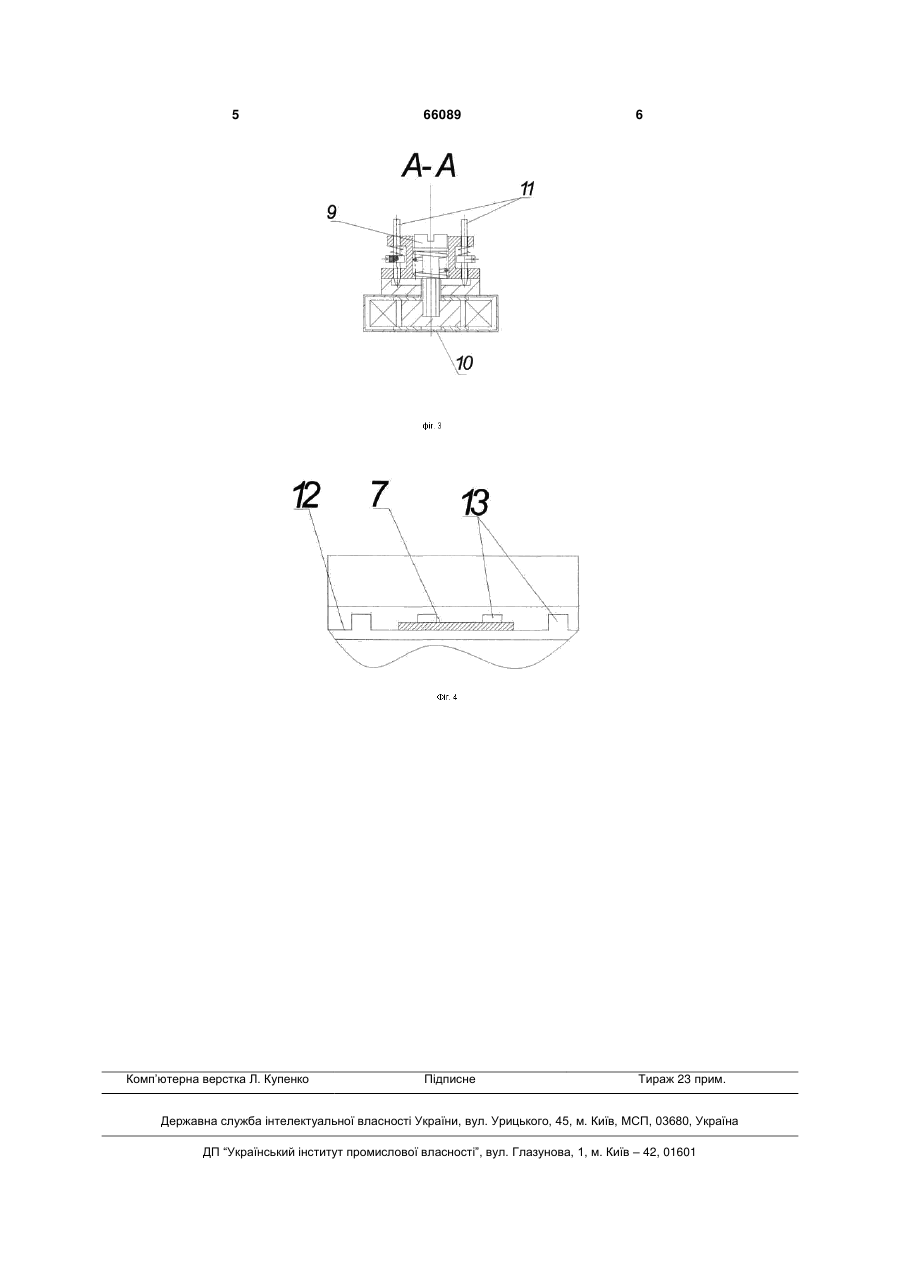

Універсальна палета для складання заготовок верху взуття, що містить квадратний корпус з на 3 9 жорстко закріплено електромагніт 10. Два підпружинених штока 11 дозволяють фіксувати вузол електромагніта 6 у визначених положеннях завдяки пазам на напрямній рейці 4. Функціонування пристрою відбувається так. Деталі верху взуття послідовно накладаються в робочу зону універсальної палети. після чого притискаються електромагнітами 10 до металевих пластин 7, які розташовані відповідним чином. Далі палета подається до швейної машини (на кресленнях не показано), за допомогою якої відбувається зшивання окремих деталей у заготовку верху взуття. При зміні розміру або моделі виробу виконується коректування положення вузлів електромагнітів 6 і напрямних рейок 4. Для цього відпускаються шарнірні з'єднання 3 і за певними шаблонами встановлюються нові положення напрямних рейок 4 і напрямної 8. 66089 4 Для зручності перезарядки палети новими деталями напрямні рейки 4 повертаються відносно осі шарнірних з'єднань 3. Для забезпечення фіксації деталей верху взуття складної форми можна збільшити кількість електромагнітів 10. Джерела інформації. 7 1. Пат. 34014 А Україна, МКВ А43D 111/00. Фіксуюча рамка для складання багатошарових пласких виробів / Горященко С.Л., Драпак Г.М.; заявник та патентовласник Хмельницький нац. унтет. - № 99052390; заявл. 14.05.99; опубл. 15.02.01, Бюл. № 1. 7 2. Пат. 2031827 Россия, МКВ В65H 45/12. Устройство для фиксирования плоских текстильных деталей на закройном столе / Елтышев Ю.В., Железняков А.С.; заявитель и патентообладатель Новосибирский филиал Московского технолог, института легкой пром. - № 5056807/12; заявл. 28.07.1992; опубл. 27.03.1995, Бюл. № 3. 5 Комп’ютерна верстка Л. Купенко 66089 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMultipurpose pallet for assembling upper blank parts
Автори англійськоюMaidan Pavlo Serhiiovych, Drapak Heorhii Mefodiiovych
Назва патенту російськоюУниверсальная паллета для сборки заготовок верха обуви
Автори російськоюМайдан Павел Сергеевич, Драпак Георгий Мефодьевич
МПК / Мітки
МПК: A43D 111/00
Мітки: заготовок, верху, палета, взуття, універсальна, складання
