Пристрій для просочення довгомірного волоконного матеріалу
Номер патенту: 66106
Опубліковано: 26.12.2011
Автори: Малков Ігор Владиславович, Сировой Денис Геннадійович, Малков Владислав Ігорович, Сировой Геннадій Володимирович
Формула / Реферат
Пристрій для просочення довгомірного волоконного матеріалу, що містить ванну з смолою, наносний ролик, виконаний з кільцевою проточкою під віджимний ролик, бічна поверхня наносного ролика сполучена з бічною поверхнею віджимного ролика, причому по центру бічної поверхні віджимного ролика виконано кільцеву проточку, що утворює з наносним роликом канал для проходження довгомірного виробу, який відрізняється тим, що віджимний ролик виконано у формі ексцентрика і встановлено з можливістю повороту.
Текст

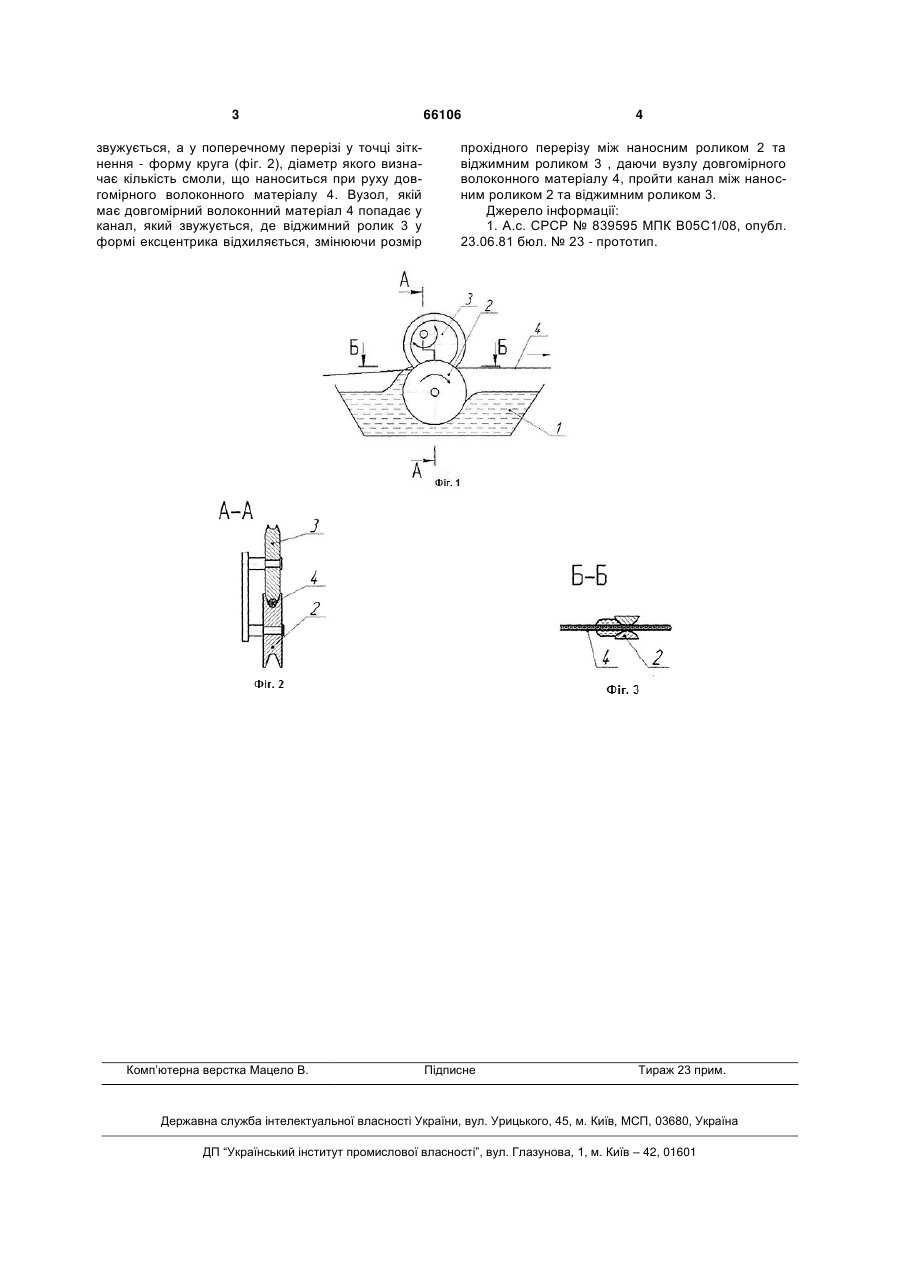

Пристрій для просочення довгомірного волоконного матеріалу, що містить ванну з смолою, наносний ролик, виконаний з кільцевою проточкою під віджимний ролик, бічна поверхня наносного ролика сполучена з бічною поверхнею віджимного ролика, причому по центру бічної поверхні віджимного ролика виконано кільцеву проточку, що утворює з наносним роликом канал для проходження довгомірного виробу, який відрізняється тим, що віджимний ролик виконано у формі ексцентрика і встановлено з можливістю повороту. (19) (21) u201106473 (22) 23.05.2011 (24) 26.12.2011 (46) 26.12.2011, Бюл.№ 24, 2011 р. (72) МАЛКОВ ІГОР ВЛАДИСЛАВОВИЧ, СИРОВОЙ ГЕННАДІЙ ВОЛОДИМИРОВИЧ, МАЛКОВ ВЛАДИСЛАВ ІГОРОВИЧ, СИРОВОЙ ДЕНИС ГЕННАДІЙОВИЧ (73) СХІДНОУКРАЇНСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ІМЕНІ ВОЛОДИМИРА ДАЛЯ 3 звужується, а у поперечному перерізі у точці зіткнення - форму круга (фіг. 2), діаметр якого визначає кількість смоли, що наноситься при руху довгомірного волоконного матеріалу 4. Вузол, якій має довгомірний волоконний матеріал 4 попадає у канал, який звужується, де віджимний ролик 3 у формі ексцентрика відхиляється, змінюючи розмір Комп’ютерна верстка Мацело В. 66106 4 прохідного перерізу між наносним роликом 2 та віджимним роликом 3 , даючи вузлу довгомірного волоконного матеріалу 4, пройти канал між наносним роликом 2 та віджимним роликом 3. Джерело інформації: 1. А.с. СРСР № 839595 МПК В05С1/08, опубл. 23.06.81 бюл. № 23 - прототип. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for impregnating long fiber material
Автори англійськоюMalkov Ihor Vladyslavovych, Syrovoi Hennadii Volodymyrovych, Malkov Vladyslav Ihorovych, Syrovoi Denys Hennadiiovych
Назва патенту російськоюУстройство для пропитки длинномерного волоконного материала
Автори російськоюМалков Игорь Владиславович, Сыровой Геннадий Владимирович, Малков Владислав Игоревич, Сыровой Денис Геннадьевич
МПК / Мітки
МПК: B29B 15/00
Мітки: довгомірного, матеріалу, волоконного, просочення, пристрій
