B65H 77/00 — Регулювання натягу матеріалу

Номер патенту: 50514

Опубліковано: 10.06.2010

Автори: Чесноков Віктор Васильович, Чесноков Олексій Вікторович

МПК: B65H 77/00, B65H 59/00

Мітки: пристрій, розмотування, матеріалу, довгомірного

Формула / Реферат:

Пристрій для розмотування довгомірного матеріалу, що містить бобіноутримувач, змонтований за допомогою підшипників на нерухомій консольній осі, та засіб для гальмування бобіноутримувача, що містить втулку, жорстко закріплену на вільному кінці осі, гальмівні елементи та натискний елемент з конічним хвостовиком, встановлений вздовж осі з можливістю осьового переміщення відносно втулки, засіб для гальмування бобіноутримувача містить пару...

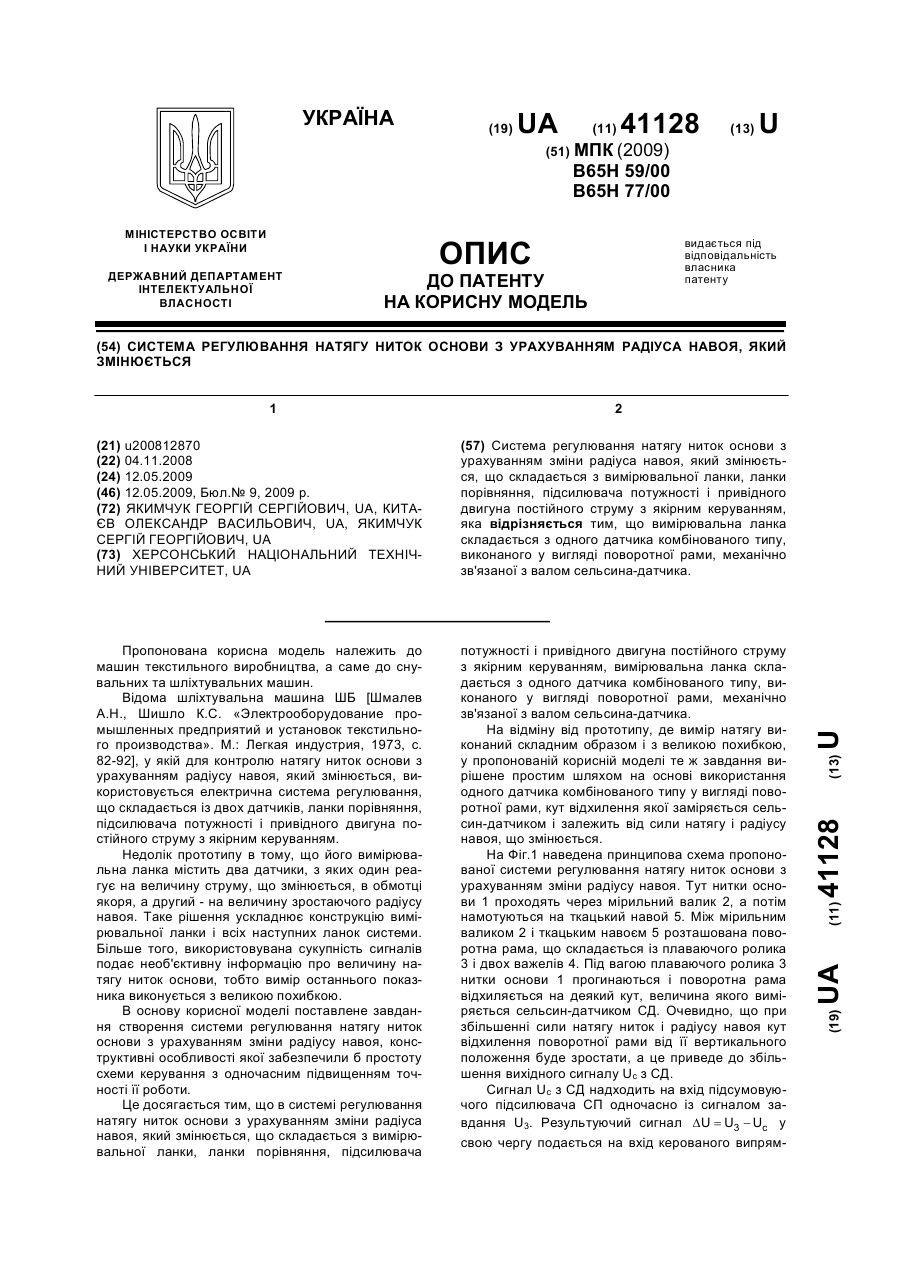

Номер патенту: 41128

Опубліковано: 12.05.2009

Автори: Якимчук Сергій Георгійович, Якимчук Георгій Сергійович, Китаєв Олександр Васильович

МПК: B65H 77/00, B65H 59/00

Мітки: регулювання, змінюється, основі, навоя, радіуса, урахуванням, система, натягу, ниток

Формула / Реферат:

Система регулювання натягу ниток основи з урахуванням зміни радіуса навоя, який змінюється, що складається з вимірювальної ланки, ланки порівняння, підсилювача потужності і привідного двигуна постійного струму з якірним керуванням, яка відрізняється тим, що вимірювальна ланка складається з одного датчика комбінованого типу, виконаного у вигляді поворотної рами, механічно зв'язаної з валом сельсина-датчика.

Номер патенту: 70861

Опубліковано: 15.10.2004

Автори: Кириченко Юрій Олексійович, Кострицький Валерій Всеволодович, Островерхов Микола Якович, Теряєв Віталій Іванович

МПК: B65H 77/00

Мітки: матеріалу, рулон, регулювання, натягу, пристрій, змотуванні

Формула / Реферат:

Пристрій для регулювання натягу матеріалу при змотуванні в рулон, який містить моталку, електропривід моталки, датчик лінійної швидкості матеріалу, задатчик натягу, який відрізняється тим, що задатчик натягу виконано у вигляді програматора, який містить блок формування заданої програми натягу, блок обчислення поточного радіуса рулону, блок визначення корисного моменту електродвигуна, блок визначення моменту втрат в електродвигуні і моталці,...

Номер патенту: 70226

Опубліковано: 15.09.2004

Автори: Кострицький Валерій Всеволодович, Теряєв Віталій Іванович, Кириченко Юрій Олексійович, Островерхов Микола Якович

МПК: B65H 77/00

Мітки: регулювання, матеріалу, рулон, натягу, пристрій, змотуванні

Формула / Реферат:

Пристрій для регулювання натягу матеріалу при змотуванні в рулон, який містить моталку, яка обертається за допомогою електроприводу, який складається з електродвигуна та системи керування, датчик лінійної швидкості матеріалу, вихід якого зв'язаний з виходом блока логарифмування сигналу датчика лінійної швидкості матеріалу, датчик кутової швидкості рулона, вихід якого зв'язано з входом блока логарифмування сигналу датчика кутової швидкості...

Номер патенту: 60560

Опубліковано: 15.10.2003

Автори: Кузьмінський Віталій Павлович, Рудчик Олег Сергійович

МПК: B65H 77/00, B65H 59/10, B66D 1/28 ...

Мітки: кабеля, компенсатор, натягування

Формула / Реферат:

 1. Компенсатор натягування кабеля, що включає блоки з канавками для кабеля і корпус з установленим на ньому поворотним сектором з роликами, на яких запасований з утворенням петлі кабель в’юшки, жорстко зв’язаний з віссю поворотного сектора шків, на якому закріплений один кінець тяги, зв’язаний з демпфером, який відрізняється тим, що згадані блоки установлені з можливістю вільного обертання на осі сектора, а останній установлений між блоками...

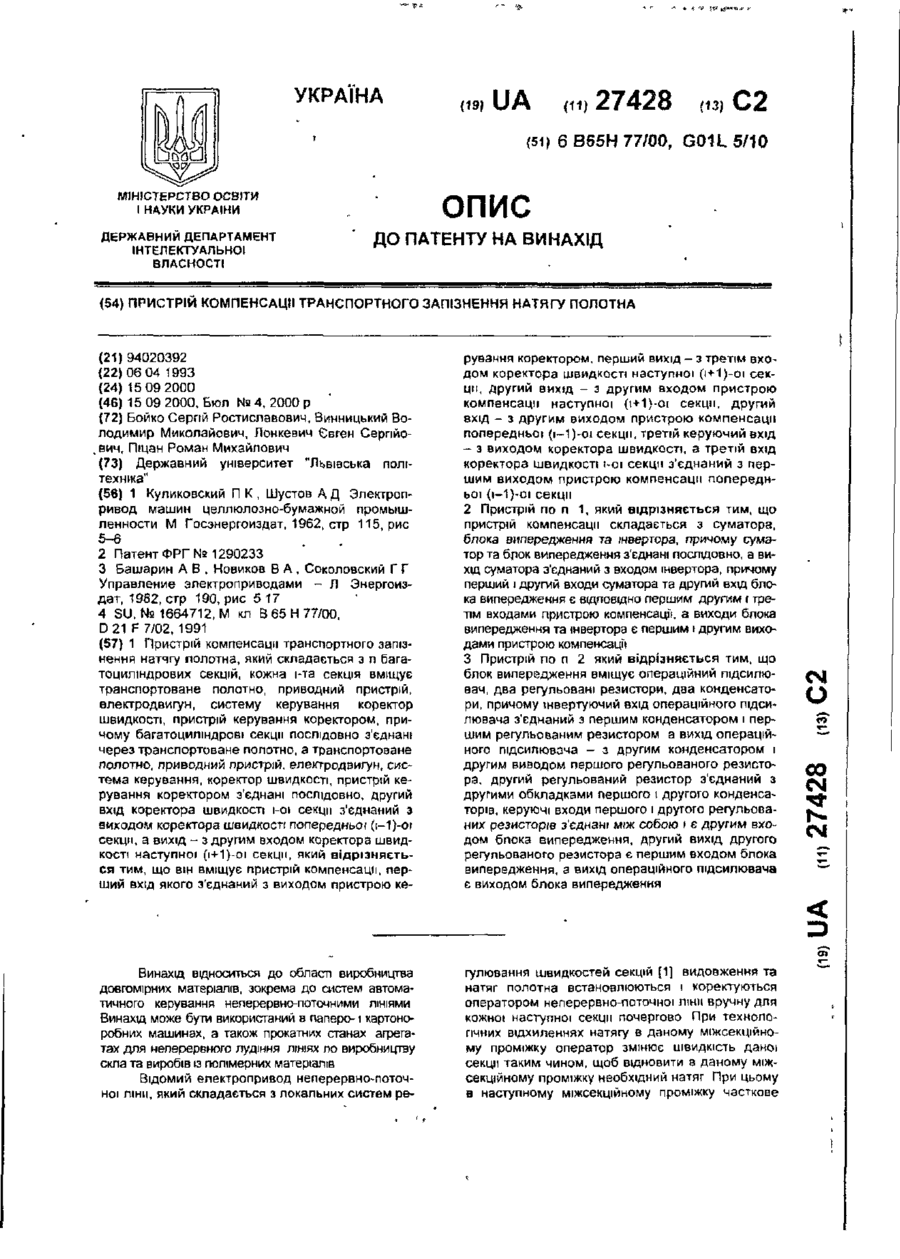

Номер патенту: 27428

Опубліковано: 15.09.2000

Автори: Винницький Володимир Миколайович, Лонкевич Євген Сергійович, Бойко Сергій Ростиславович, Піцан Роман Михайлович

МПК: G01L 5/04, B65H 77/00

Мітки: транспортного, запізнення, пристрій, натягу, компенсації, полотна

Текст:

...однорідним, невагомим абсолюти" пружним, а також знехтуємо впливом натягу полотна на привод секції Математично фізичне явище транспортного запізнення у відновленні натягу полотна в наступному міжсекційному проміжку можна описати рівнянням Фікції = ф(і,) де т - час запізнення Основна роль в утворенні транспортного запізнення т = в„Л/ належить кінцевій швидкості переносу кожного елементарного об'єму полотна, де ви - зона контакту полотна з...

Номер патенту: 11505

Опубліковано: 25.12.1996

Автори: Охмакевич Василь Федорович, Воронецький Ігор Якович, Бондарчук Петро Максимович, Ясь Василь Михайлович

МПК: B65H 77/00

Мітки: регулювання, натягу, автоматичного, матеріалу, пристрій, довгомірного

Формула / Реферат:

Устройство для автоматического регулирова­ния натяжения длинномерного материала, содер­жащее регулятор скорости, включающий тахогенератор, кинематически связанный с валом электропривода механизма подачи материала, ре­гулятор тока и блок управления, связанные с элек­троприводом механизма натяжения материала, отличающееся тем, что, с целью повышения точ­ности регулирования, оно имеет потенциометр и дополнительный тахогенератор, электрически...

Номер патенту: 11500

Опубліковано: 25.12.1996

Автори: Аркушин Василь Прокопович, Радченко Олексій Леонідович

МПК: B65H 77/00

Мітки: співвідношення, стабілізації, зонах, рухаючогося, натягу, пристрій, матеріалу, багаторухової, технологічної, лінії

Формула / Реферат:

Устройство для стабилизации соотношения натяжения движущегося материала в зонах много­двигательной технологической линии, содержащее регуляторы скорости приводов транспортиру­ющих валиков, датчики натяжения, установлен­ные в зонах технологической линии и связанные с первыми входами соответствующих блоков срав­нения, блоки управления приводами, сумматоры и задатчик натяжения, отличающееся тем, что, с целью повышения степени стабилизации...
