Пристрій для розмотування довгомірного матеріалу

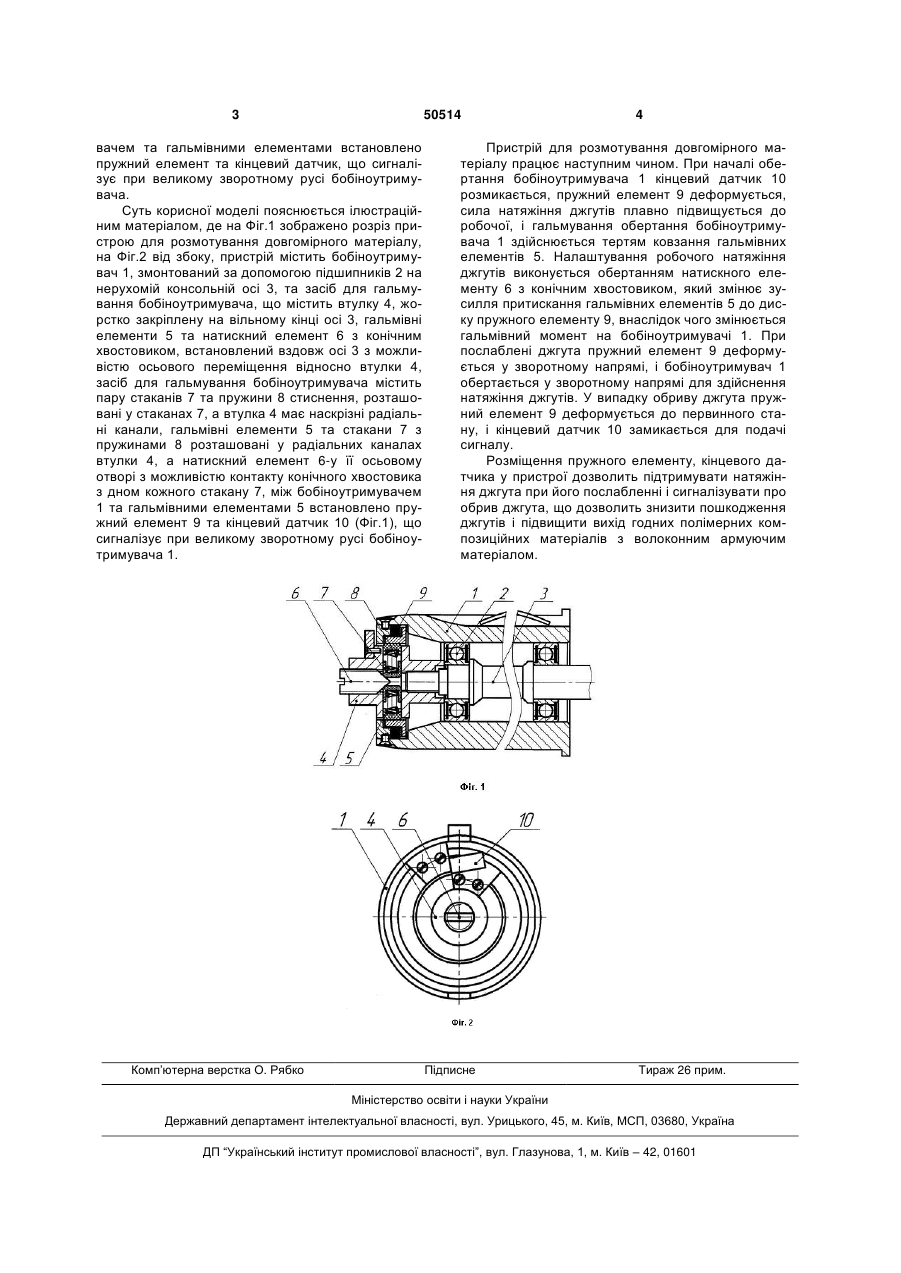

Пристрій для розмотування довгомірного матеріалу, що містить бобіноутримувач, змонтований за допомогою підшипників на нерухомій консольній осі, та засіб для гальмування бобіноутримувача, що містить втулку, жорстко закріплену на вільному кінці осі, гальмівні елементи та натискний 3 50514 вачем та гальмівними елементами встановлено пружний елемент та кінцевий датчик, що сигналізує при великому зворотному русі бобіноутримувача. Суть корисної моделі пояснюється ілюстраційним матеріалом, де на Фіг.1 зображено розріз пристрою для розмотування довгомірного матеріалу, на Фіг.2 від збоку, пристрій містить бобіноутримувач 1, змонтований за допомогою підшипників 2 на нерухомій консольній осі 3, та засіб для гальмування бобіноутримувача, що містить втулку 4, жорстко закріплену на вільному кінці осі 3, гальмівні елементи 5 та натискний елемент 6 з конічним хвостовиком, встановлений вздовж осі 3 з можливістю осьового переміщення відносно втулки 4, засіб для гальмування бобіноутримувача містить пару стаканів 7 та пружини 8 стиснення, розташовані у стаканах 7, а втулка 4 має наскрізні радіальні канали, гальмівні елементи 5 та стакани 7 з пружинами 8 розташовані у радіальних каналах втулки 4, а натискний елемент 6-у її осьовому отворі з можливістю контакту конічного хвостовика з дном кожного стакану 7, між бобіноутримувачем 1 та гальмівними елементами 5 встановлено пружний елемент 9 та кінцевий датчик 10 (Фіг.1), що сигналізує при великому зворотному русі бобіноутримувача 1. Комп’ютерна верстка О. Рябко 4 Пристрій для розмотування довгомірного матеріалу працює наступним чином. При началі обертання бобіноутримувача 1 кінцевий датчик 10 розмикається, пружний елемент 9 деформується, сила натяжіння джгутів плавно підвищується до робочої, і гальмування обертання бобіноутримувача 1 здійснюється тертям ковзання гальмівних елементів 5. Налаштування робочого натяжіння джгутів виконується обертанням натискного елементу 6 з конічним хвостовиком, який змінює зусилля притискання гальмівних елементів 5 до диску пружного елементу 9, внаслідок чого змінюється гальмівний момент на бобіноутримувачі 1. При послаблені джгута пружний елемент 9 деформується у зворотному напрямі, і бобіноутримувач 1 обертається у зворотному напрямі для здійснення натяжіння джгутів. У випадку обриву джгута пружний елемент 9 деформується до первинного стану, і кінцевий датчик 10 замикається для подачі сигналу. Розміщення пружного елементу, кінцевого датчика у пристрої дозволить підтримувати натяжіння джгута при його послабленні і сигналізувати про обрив джгута, що дозволить знизити пошкодження джгутів і підвищити вихід годних полімерних композиційних матеріалів з волоконним армуючим матеріалом. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
