Алгометр

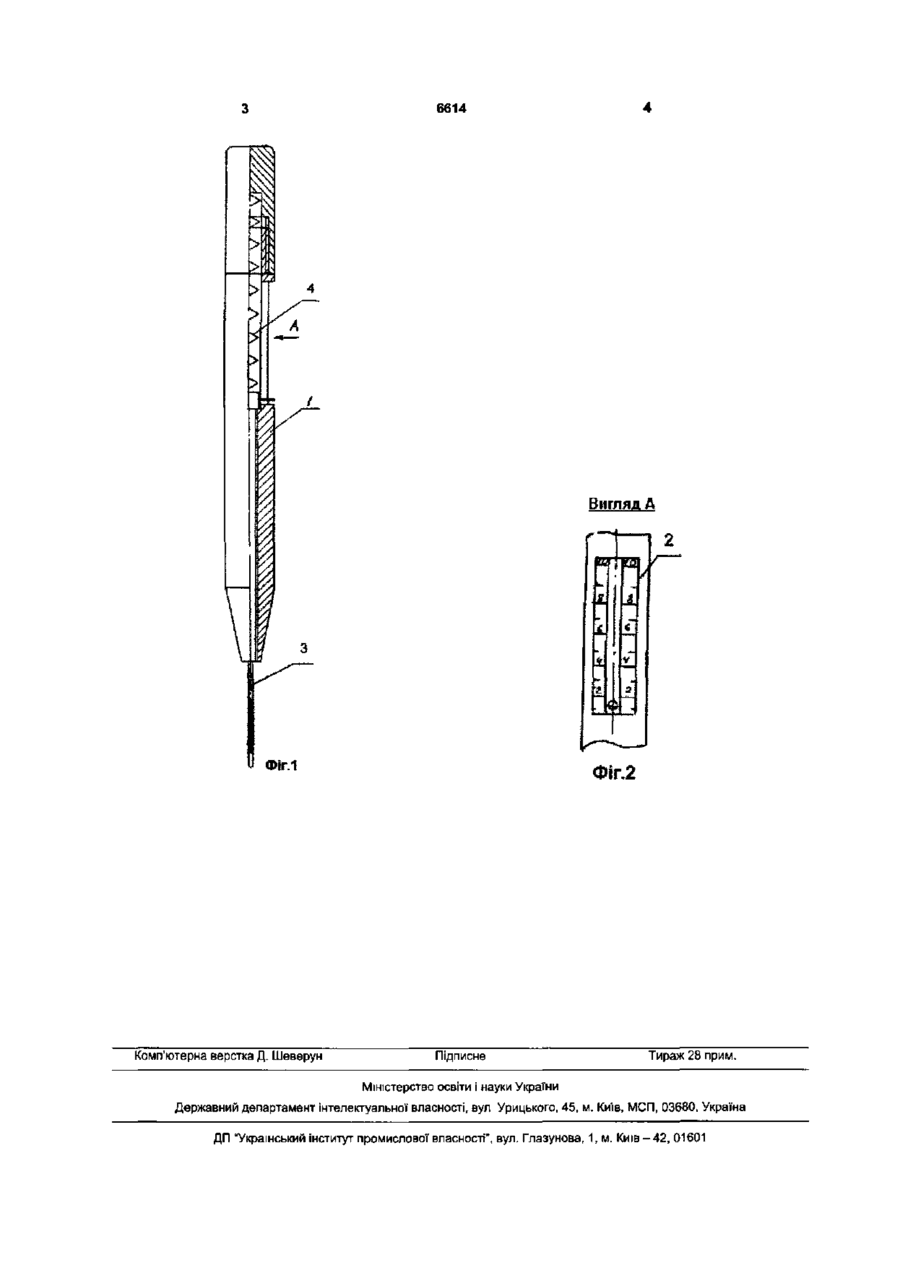

Алгометр, що містить металевий зонд та шкалу, який відрізняється тим, що зонд розміщений у циліндричному титановому корпусі видовженої форми зі шкалою, один, проксимальний, кінець зонда підпружинений, а другий, робочий, кінець зонда має півсферичну форму та дещо виступає з корпуса. Корисна модель стосується медицини, зокрема медичних приладів і може бути використана для вимірювання больової чутливості щелепнолицевої ділянки при застосуванні аплікаційних анестетиків, при порушенні чутливості (парез). Відомий алгометр - пристрій для вимірювання больової чутливості [Патент США №4768521, Кл А61В5/10, публ 1988р.], який являє собою зонд з нержавіючої сталі з напівсферичним кінцем, до якого приєднаний через гумову трубку манометр. Для визначення порогу больової чутливості на кінець зонда одягають напальник, в який вставляють палець, притискають до тіла, при цьому поділки манометра показують результати вимірювань Проте при такому вимірюванні больової чутливості, площина вимірювання залежить від величини пальця, тому є недостатньо ефективною при вимірюванні больової чутливості щелепно-лицевої ділянки де необхідно виміряти больову чутливість в одній точці. Крім того такий алгометр є незручним у використанні. В основу корисної моделі поставлене завдання забезпечити більш ефективне і точне вимірювання больової чутливості в одній точці. Поставлене завдання досягається тим, що алгометр, який містить металевий зонд та шкалу згідно з корисною моделлю зонд розміщений в циліндричному титановому корпусі видовженої форми зі шкалою, один, проксимальний, кінець зонда підпружинений, а другий, робочий, кінець зонда має напівсферичну форму та дещо виступає з корпуса До слизової оболонки ясен притискають робочий кінець зонда, який завдяки невеликій площі може ефективно виміряти рівень больової чутливості в одній точці На Фіг.1 зображений алгометр, загальний вигляд в розрізі; на Фіг.2 - зображення шкали. Алгометр складається з циліндричного титанового корпуса 1 частина якого містить шкалу 2 з поділками, а один кінець корпуса є конусним. В середині корпуса по його довжині розміщений металевий зонд 3. Один, проксимальний кінець зонда підпружинений пружиною 4, а другий, робочий, кінець зонда має півсферичну форму та дещо виступає з корпуса Алгометр працює таким чином Робочим кінцем зонда 3 алгометр прикладають до слизової оболонки ясен під прямим кутом, з невеликим тиском тиснуть на ясна до першого відчуття дискомфорту і фіксують нижній поріг больової чутливості, далі тиснуть до відчуття нестерпного болю і по ходу пересування стрілки по шкалі (від 0 - ДО 10) визначають рівень больової чутливості. Прилад зроблений з титану, простий у використанні Доступний для любого лікувальнопрофілактичного закладу та в індивідуальному використанні. СО (О 6614 Вигляд Д І Фіг.1 Комп'ютерна верстка Д. Шеверун Ф\г.2 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
