Пристрій для визначення больової чутливості

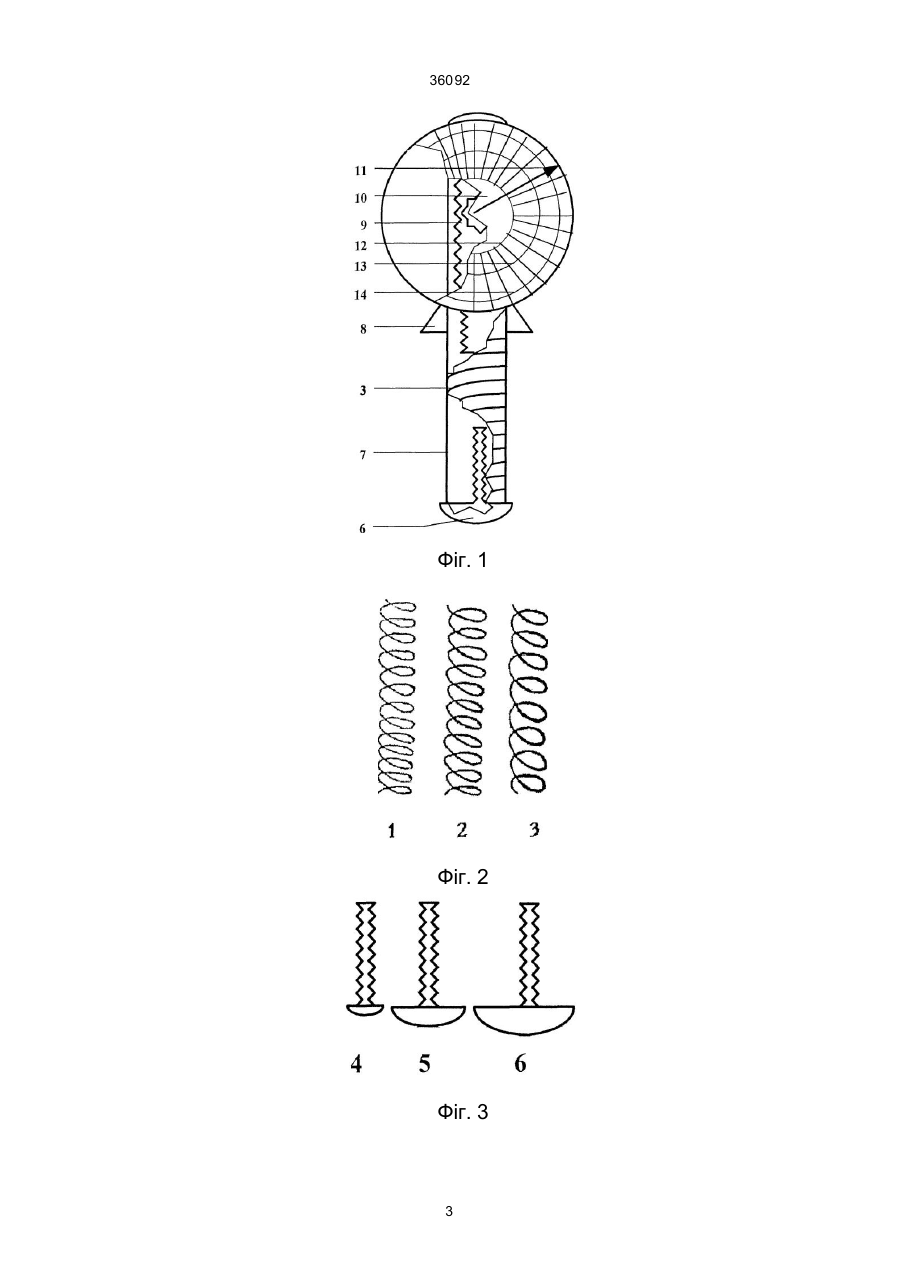

Пристрій для визначення больової чутливості, що містить вимірювальний блок і змінний робочий 36092 складається з робочого інструмента, виконаного у вигляді з'йомних каліброваних пружин 1, 2, 3 з різними кроками стискання (1 – від 0г до 350 г, 2 – від 351г до 1800г і 3 – від 1801г до 12000г) і з'йомних опірних насадок 4, 5, 6 з робочою поверхнею напівсферичної форми й різного діаметра (4 – 2;5мм, 5 – 10мм, 6 – 15мм), сполучених із дистальним кінцем опірної шайби 7, що має фіксатор пружини 8, причому верхній кінець шайби оснащений зубчатим механізмом 9. з'єднаним із вимірювальним блоком 10, який включає вказівну стрілку 11, шкали силових характеристик 12, 13, 14 з поділками в г/см 2, причому кожна з них відкалібрована відповідними пружинами і насадками шляхом навантаження дозованою масою з урахуванням площі поверхні насадки (шкала 12 з пружиною 1 і насадкою 4; шкала 13 з пружиною 2 і насадкою 5; шкала 14 з пружиною 3 і насадкою 6). Робота пристрою: відповідну з'йомну калібровану пружину (наприклад, 3), установлю ють на шайбу 7 до (фіксатора пружини 8 і закріплюють відповідною насадкою (наприклад, 6) шляхом угвинчування її в отвір шайби 7. Вимірювання роблять, установивши опірну насадку (наприклад, 6) на ділянку досліджуваної тканини, утримуючи рукою вимірювальний блок 10 приладу й одночасно занурюючи опірну насадку шляхом натискування в досліджувану тканину до моменту появи в хворого відчуття болючості в місці пресації. Потім за показаннями стрілки 11 на відповідній шкалі (наприклад, 14) визначають величину сили пресації на площу тканини певної зони. Внаслідок вимірів у зонах за різницею цифрових значень силових характеристик певної зони в досліджуваного, й ідентичної їй зони в здорових людей (табл.1), оцінюють ступінь вираженості больової чутливості, подібних за анатомофізіологічними властивостями тканин у порівнянні з нормою з урахуванням статі. Параметри больової чутливості деяких тканин (M±m в кг/см 2) у здорових осіб Вид тканини Таблиця 1 Больова чутливість Чоловіки (n=13) Жінки (n =12) 10,5±0,2 6,6±0,2 5,6±0,2 3.5±0,1 10,5±0,2 7,3±0,1 3,6±0,1 1,9±0,2 9,5±0,1 6,3±0,2 Кісткова тканини Синдесмотомна тканина Тканина черевних вегетативни х гангліїв Нейротрункулярні точки блукаючих нервів Вісцеромоторна тканина Пружину 1 і насадку 4 орієнтовно використовують для дослідження вегетогангліонарних і нейтрорункулярних зон, пружину 2 і насадку 5 орієнтовно використовують для дослідження вісцеротомних і м'язово-судинннх зон, пружину 3 і насадку 6 орієнтовно використовують для дослідження синдесмотомних і склеротомних зон. У процесі дослідження при необхідності можна вибірково підбирати пружини і насадки в залежності від ступеня вираженості больової чутливості тканин. Помилка паралельних досліджень больової чутливості у різних зонах коливається в межах 1,4 - 4,6%. Перевагою заявленого пристрою для визначення больової чутливості перед прототипом є можливість більш адекватно оцінити стан больової чутливості не тільки поверхневих, але й глибоко розташованих тканин і органів на основі кількісного її визначення за різницею силових характеристик для кожної з однорідних за анатомофізіологічними властивостями тканин у хворого і здорових осіб, що дозволяє суттєво підвищи ти точність топічної діагностики відповідних захворювань. ЛІТЕРАТУРА: 1. А.с. СРСР № 318 220, М. Кл. 4 61 В 10/00, 1987. 2. A.с. СРСР № 831 109, М. КЛ.3 А61 В 10/00, 1981. 3. А.с. СРСР № 888 944, М. КЛ3 А 61 В 10/00, 1981. 2 36092 Фіг. 1 Фіг. 2 Фіг. 3 3 36092 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
