Самопересувний ворохоочисник

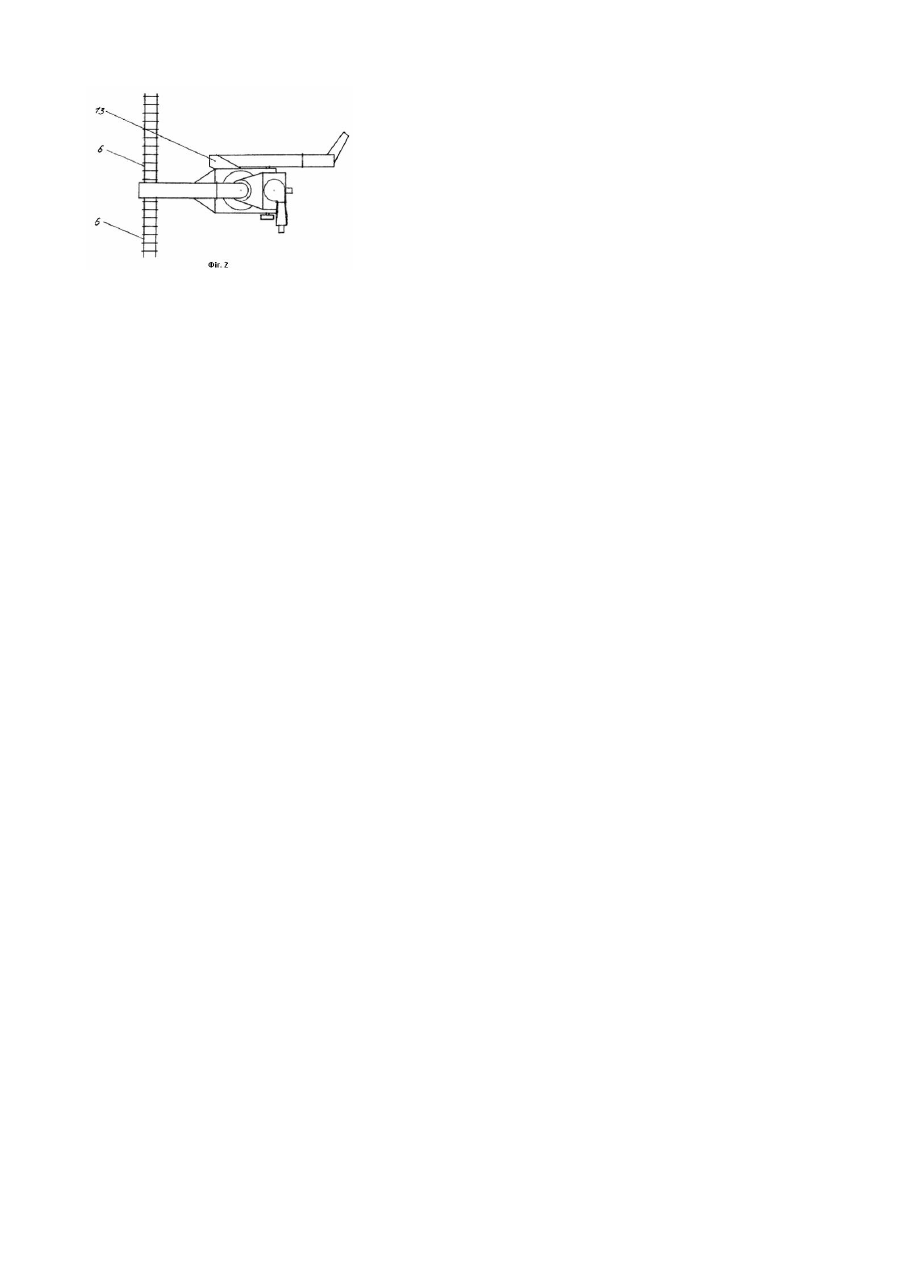

Винахід відноситься до сільськогосподарської техніки і може бути використаний для первинної очистки від домішок зернового вороха колосових, зернових та круп'яних культур, що надходять з поля. Відомі зерноочисні машини для післязбиральної очистки зерна (UA Патент №4360 МПК7 В07В1/26) який містить раму, привід, один або декілька очисних блоків. Найбільш близьким за технічною суттю до винаходу є обраний за прототип пристрій ("Очиститель вороха самопередвижной ОВС-25" Техническое описание и инструкция по эксплуатации. Завод "Воронежсельмаш" 1986). Цей відомий очисник вороха самопересувний включає в себе раму з ходом і механізмом самопересування, транспортер завантажувальний з живильниками, плоскорешітчастий сепаратор для зерна, повітряну частин у, транспортер розвантажувальний, шнек фуражних відходів. В такому очиснику вороха зерновий матеріал очищується від легких домішок повітряною частиною, яка являє собою окрему систему, а від дрібних і великих домішок плоскорешітчастим сепаратором, який складається з двох, розміщених один над одним решітчастих станів, які мають кут нахилу 8° до горизонту. Процес сепарування зернового матеріалу складається в тому, що внаслідок пересування суміші по решету, одна частина зерен (частинок) проходить через отвори, а інша - залишається на поверхні решета. Просіювання частинок зернового матеріалу крізь отвори решіт відбувається лише під дією їх власної ваги . Недоліком відомих очисників вороху є те, що процес сепарування не забезпечує внутрішнього шарового перерозподілу частинок за розміром та питомій вазі, у такому очиснику застосована велика площа решіт (6,26м 3), це не дозволяє якісно провести первинну очистку зернового матеріалу. В основу винаходу поставлена задача вдосконалення конструкції самопересувного ворохоочисника, в якому шляхом модифікації вузла сепарації для зерна і повітряної частини ворохоочисника, забезпечується ефективність роботи самопересувного ворохоочисника. Поставлена задача вирішується тим, що у самопересувному ворохоочиснику, який містить раму з ходом і механізм самопересування, навантажувальний транспортер із живильниками, розвантажувальний транспортер, вентилятор, пиловідокремлювач, згідно з винаходом, на рамі встановлений вібровідцентровий сепаратор зерна з пневматичною відцентровою віялкою. Застосування віброцентрового сепаратора для зерна завдяки його конструкції забезпечує оптимальний шаровий та внутрішньо шаровий переподіл зернової маси за розміром та вагою, а наявність пневматичної відцентрової віялки дозволяє під час всього процесу очищення видаляти легкі зернові домішки. Це значно підвищує якість первинного очищення зернового матеріалу. Суть винаходу пояснюється кресленнями. На фіг.1 схематично зображений самопересувний ворохоочисник. На фіг.2 схематично зображений самопересувний ворохоочисник (вигляд зверху). Самопересувний ворохоочисник містить раму з ходом і механізмом самопересування 1, на якій встановлений віброцентровий сепаратор для зерна 2 з пневматичною відцентровою віялкою 3 і відстійною камерою 4. Також на рамі встановлені: транспортер навантажувальний 5 з живильниками 6, транспортер розвантажувальний 7. На відстійній камері 4 встановлений вентилятор 8, до якого приєднаний інерційний пиловідокремлювач 9 з патрубком легких домішок 10. Навантажувальний транспортер 5 з'єднаний з пневматичною відцентровою віялкою 3 сепаратора для зерна 2 гнучким патрубком 11. Відстійна камера 4 обладнана патрубком 12, сепаратор обладнаний патрубком 13. Самопересувний ворохоочисник працює наступним чином. Під час руху самопересувного ворохоочисника вздовж вороха живильники 6 підхоплюють зерновий матеріал і підводять його до підйомної гілки навантажувального транспортера 5. Далі зерновий матеріал через гнучкий патрубок 11 спрямовується у пневматичну відцентрову віялку 3, де відбувається очищення зернового матеріалу від легких домішок, Очищений від легких домішок зерновий матеріал потрапляє у сепаратор для зерна 2, де відбувається його розділення на три фракції: легкі домішки, подрібнене зерно і зерно, які виводяться із сепаратора зерна: легкі домішки через патрубок 10, подрібнене зерно через патрубок 12. Очищене зерно через патрубок 13 спрямовується у розвантажувальний транспортер 7. Великі домішки виходять назовні сходом через піддон сепаратора. Крім цього легкі домішки повітрям виводяться пневматичною відцентровою віялкою 3 у відстійну камеру 4, де осідають і виводяться через патрубок 12. Запилене повітря вентилятором 8 спрямовується в інерційний пиловідокремлювач 9, в якому очищене повітря виходить назовні через жалюзі, а пил виводиться назовні через патрубок 10. Очищене зерно із розвантажувального транспортера 7 може спрямовуватися як у кузов вантажного автомобіля або причепа, так і безпосередньо на поверхню зернового току, формуючи при цьому бурт зерна. Таким чином самопересувний ворохоочисник розділяє зерновий ворох на три фракції: відходи, фуражні відходи і очищене зерно, пересуваючись на току ворохів очищаємого зерна.
