Пристрій для намотування кабелю на барабан

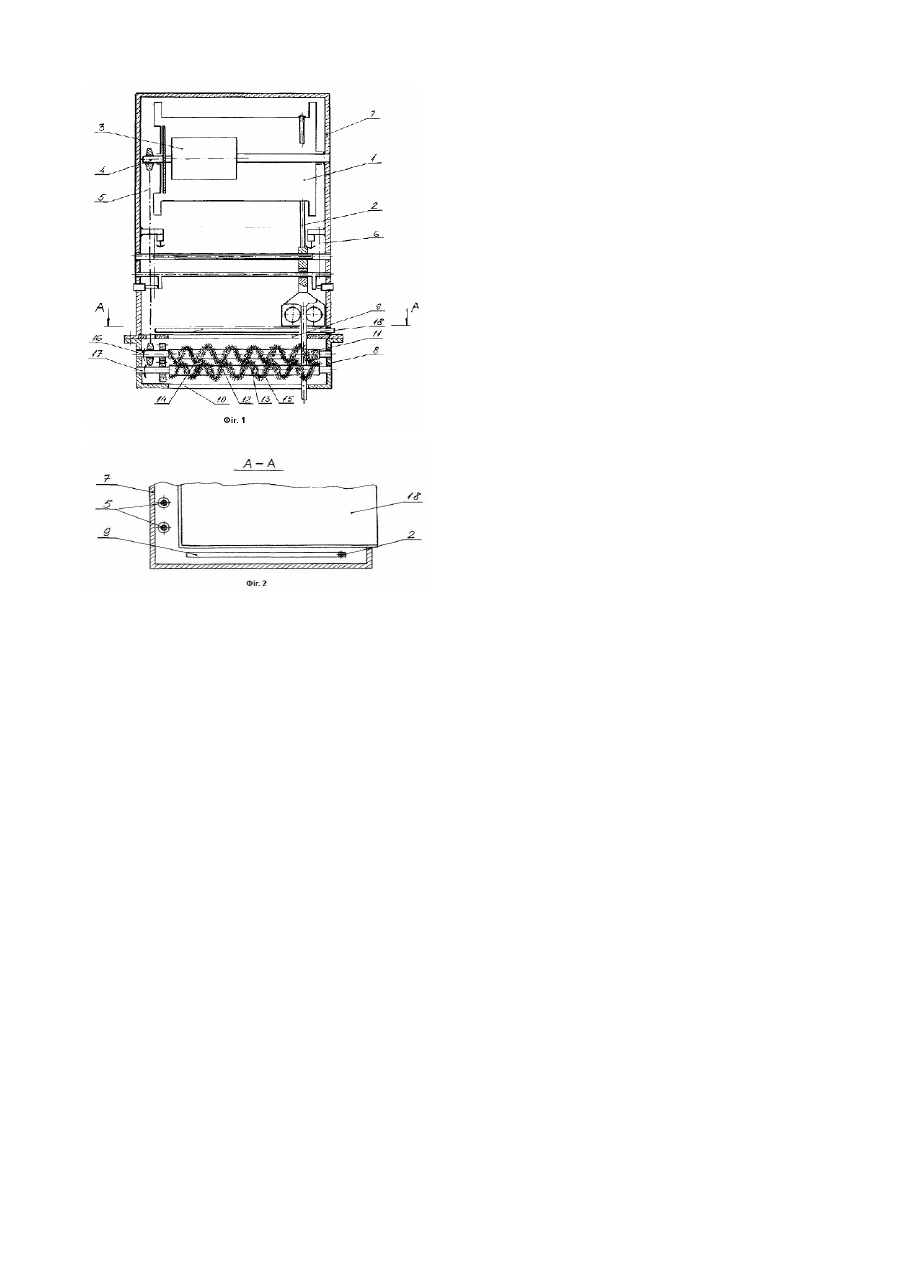

Винахід відноситься до області машинобудування і може бути використаний в промислових роботах для подачі напруги по кабелю, зокрема - в умовах техногенних аварій на підприємствах ядерної енергетики з високими рівнями радіаційних полів. Відомі пристрої для намотування кабелю на барабан (В.И. Чернега, И.Я. Мазуренко. Краткий справочник по грузоподъёмным машинам. Киев, «Техника», 1988г., с.40, рис.3; А.Ф. Крайнев. Словарь-справочник по механизмам. М., «Машиностроение», 1987г., с.241, схема а), що містять барабан із приводом (перший аналог), а також канаторозкладник, кінематично зв'язаний із приводом з можливістю рівномірного укладання витків кабелю при намотуванні його на барабан (другий аналог). Недоліком таких пристроїв є те, що вони не можуть бути використані на об'єктах з великим вмістом радіоактивного пилу й аерозолів. Найбільш близьким по технічній сутності до запропонованого винаходу є пристрій, обраний як прототип (а. с. СССР №1144958 «Устройство для намотки нити на патрон», кл. В65Н54/02, 1985г. БИ №10), що містить шпиндель (барабан) із приводом обертання і механізм розкладки нитки (кабелю), до складу якого входить нитководій (канаторозкладник). При роботі такого пристрою в умовах техногенної аварії, наприклад, на атомній електростанції не дозволяється можливим провести його повну дезактивацію після повернення в безпечну зону, що є його істотним недоліком. В основу винаходу покладена задача удосконалення пристрою для намотування кабелю на барабан шляхом розміщення блоків пристрою в герметичному корпусі й установлення в зоні виходу кабелю з нього прилеглій до нього знімної дезактиваційної камери з розташованими в ній пилознімними щітками. Поставлена задача вирішується так, що в пристрої для намотування кабелю на барабан, що містить барабан з електроприводом і розкладник кабелю, новим є те, що вище названі блоки розташовані в герметичному корпусі, а в зоні виходу кабелю з нього встановлена знімна дезактиваційна камера, що примикає до нього, причому в передній і задній стінках камери по всій їхній довжині один проти одного виконані поздовжні прорізи з розташованими уздовж них пилознімними циліндричними щітками з ворсом, нанесеним по гвинтових лініях із взаємним зміщенням їх відстані для можливості проходження через них кабелю, при цьому осі щіток кінематично зв'язані з валом барабана, і крім того, в днищі корпусу встановлений висувний піддон для збору в ньому пилу. Запропонована конструкція пристрою для намотування кабелю на барабан дозволяє забезпечити безпеку його обслуговування в умовах шкідливого для людини середовища, а також допускає його повторне використання, наприклад, у промислових роботах при аварійних роботах на вищезгаданих підприємствах. Загальний вид пристрою, який заявляється, приведений на фіг.1, на фіг.2 показаний переріз А-А фіг.1. До складу запропонованого пристрою входять барабан 1 з кабелем 2, реверсивний привод барабана 3 з валом 4, кінематична передача 5, розкладник кабелю 6 (показаний умовно). Названі блоки пристрою укладені в герметичний корпус 7, у зоні виходу кабелю 2 з якого встановлена знімна дезактиваційна камера 8, яка жорстко примикає до нього. У передній і задній стінках камери 8 по всій їхній довжині один проти одного виконані поздовжні прорізи 9 і 10, уздовж яких розташовані пилознімні циліндричні щітки 11 і 12 з ворсом 13, нанесеним по гвинтових лініях 14 і 15 із взаємним зміщенням, наприклад, на половину їх відстані. Осі 16 і 17 щіток 11 і 12 за допомогою кінематичної передачі 5 зв'язані з валом 4 приводу барабана 3. Розкладник кабелю 6 призначений для рівномірного укладання витків кабелю 2 при його намотуванні на барабан 1. Пилознімні щітки 11 і 12 необхідні для видалення пилу (наприклад, радіоактивного) з кабелю 2 при його проходженні через них. У днищі корпуса 7 встановлений висувний піддон 18, необхідний для збору в ньому пилу, що проникає усередину корпуса 7. Робота пристрою для намотування кабелю на барабан здійснюється таким чином. При переміщенні пристрою, установленого, наприклад, на платформі пересувного дистанційно-управляємого промислового робота, в умовах підвищеної радіоактивності кабель 2 розмотується з барабана 1 і опиняється на підлозі (землі), де радіація максимальна. При поверненні пристрою у початкове положення кабель 2, що направляється розкладником кабелю 6, намотується на барабан 1, проходячи через дезактиваційну камеру 8. Кабель 2, покритий пилом, проходить через поздовжній проріз 9, пилознімні щітки 11 і 12, поздовжній проріз 10 і попадає в усередину герметичного корпуса 7. Частина пилу прибирається з кабелю 2 за допомогою щітки 11, а частина, що залишилася - за допомогою щітки 12, при цьому якісне видалення пилу з кабелю 2 досягається завдяки використанню ворсу 13, нанесеного на щітки 11 і 12 по гвинтових лініях 14 і 15 із взаємним зміщенням, наприклад, на половину їх відстані. Щітки 11 і 12 приводяться в обертання від приводу барабана 3, вал 4 якого через кінематичну передачу 5 зв'язаний з осями 16 і 17 відповідних щіток. Пил, що потрапив через прорізи 9 і 10 усередину корпуса 7, осідає в його нижній частині в висувному піддоні 18. У початковому положенні пристрою проводиться його дезактивація, при цьому знімається камера 8, з якої прибирається пил, що зібрався в ній після проходження кабелю 2 через щітки 11 і 12, а також прибирається пил з піддону 18 після його відділення від корпуса 7.
