Пристрій для намотування ниткоподібного матеріалу

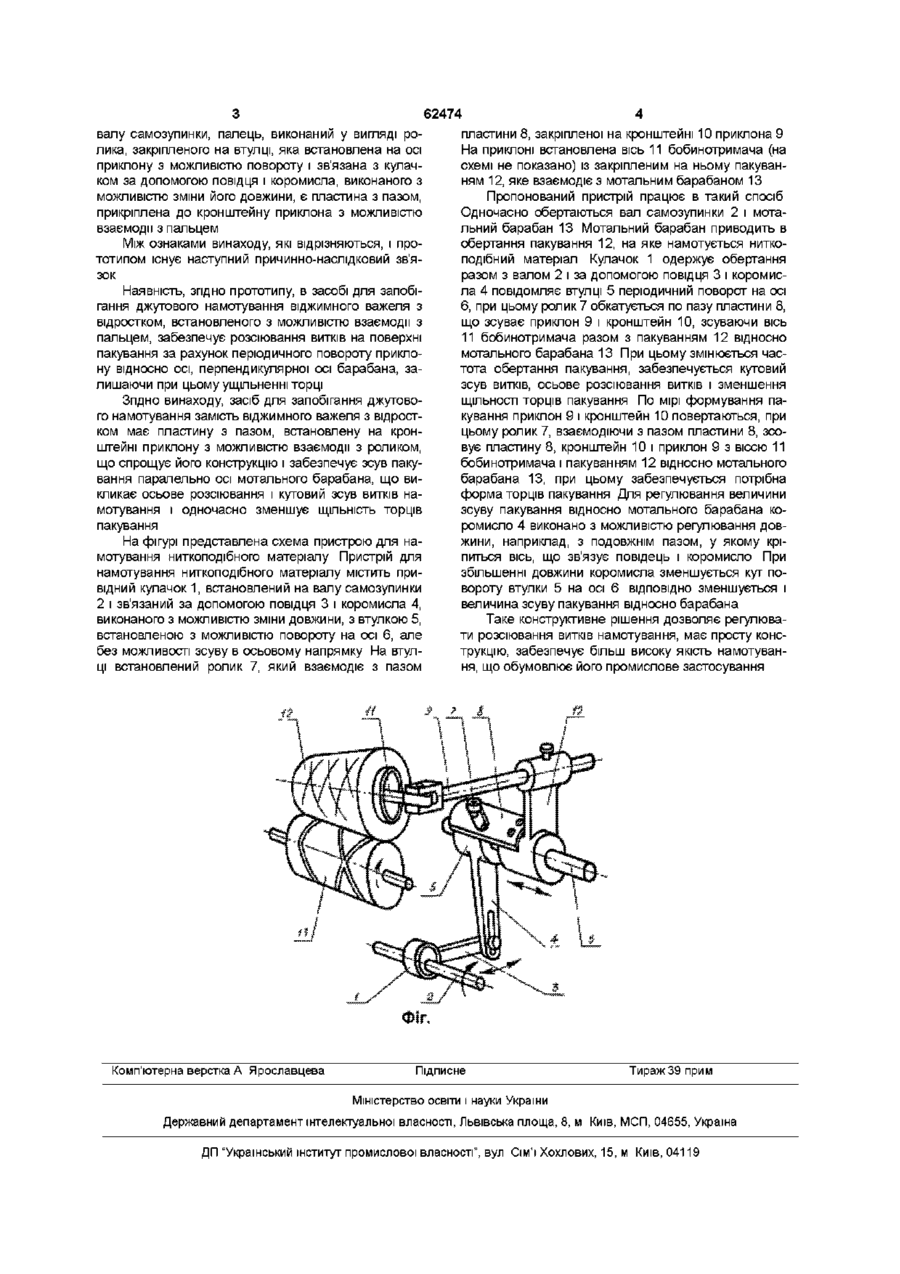

Пристрій для намотування ниткоподібного матеріалу, що містить привідний мотальний барабан, контактуючий з ним бобінотримач, встановлений на закріпленому в кронштейні приклоні, і звязании з самозупинником засіб для запобігання джгутовому намотуванню, що включає привідний кулачок, який встановлений на валу самозупинника, палець, виконаний у вигляді ролика, закріпленого на втулці, яка встановлена на осі приклону з можливістю повороту і зв'язана з кулачком за допомогою повідця і коромисла, виконаного з можливістю зміни його довжини, який відрізняється тим, що до кронштейну приклону прикріплена пластина з пазом з можливістю взаємодії з пальцем Винахід відноситься до текстильної промисловості, зокрема, до ткацько-підготовчого виробництва, і може бути використаний на мотальних машинах для формування конічних пакувань з хрестоподібно розташованими витками Відомий пристрій для намотування ниткоподібного матеріалу (патент України №15331, МПК В65Н54/38), що містить привідний мотальний барабан, бобинотримач, встановлений на приклоні, що контактує з ним, і зв'язаний з самозупинкою засіб для запобігання джутового намотування Засіб включає привідний кулачок, встановлений на валу самозупинки, двохплечовий важіль, віджимний важіль з відростком, встановлений з можливістю взаємодії з пальцем, жорстко закріпленим на приклоні, при цьому віджимний важіль зв'язаний за допомогою тяги з двохплечовим важелем При роботі цього пристрою забезпечується розсіювання витків намотування за рахунок періодичного зсуву пакування впродовж осі мотального барабана Недоліком пристрою є його складність, при цьому така конструкція не забезпечує достатньої якості пакування Найбільш близьким до пропонованого пристрою по своїй технічній сутності є пристрій для намотування ниткоподібного матеріалу (патент України № 50503, МПК В65Н54/38), що містить привідний мотальний барабан, контактуючий з ним бобинотримач, встановлений на закріпленому в кронштейні приклоні, і зв'язаний з самозупинкою засіб для запобігання джутового намотування Засіб включає привідний кулачок, який встановлений на валу самозупинки, віджимний важіль з відростком, встановлений з можливістю взаємодії з пальцем, при цьому палець виконаний у вигляді ролика, закріпленого на втулці, яка встановлена на осі приклону з можливістю повороту і зв'язана з кулачком за, допомогою повідця і коромисла, виконаного з можливістю зміни його довжини При роботі цього пристрою забезпечується осьовий і кутовий зсув намотуваних на пакування витків за рахунок зміни частоти обертання пакування Цей пристрій має більш просту конструкцію, а наявність коромисла з можливістю регулювання його довжини дозволяє регулювати кут повороту осі пакування відносно барабана і, ВІДПОВІДНО, розсіювання витків намотування по поверхні пакування Проте така конструкція не може забезпечити достатню якість намотування на торцях пакування В основу пропонованого винаходу покладена задача створення пристрою для намотування ниткоподібного матеріалу, конструктивні особливості якого забезпечили б можливість підвищення якості намотування на торцях бобини Це досягається тим, що в пристрої для намотування ниткоподібного матеріалу, який містить привідний мотальний барабан, контактуючий з ним бобинотримач, встановлений на закріпленому в кронштейні приклоні, і зв'язаний з самозупинкою засіб для запобігання джутового намотування, що включає привідний кулачок, який встановлений на (О 62474 валу самозупинки, палець, виконаний у вигляді ролика, закріпленого на втулці, яка встановлена на осі приклону з можливістю повороту і зв'язана з кулачком за допомогою повідця і коромисла, виконаного з можливістю зміни його довжини, є пластина з пазом, прикріплена до кронштейну приклона з можливістю взаємодії з пальцем Між ознаками винаходу, які відрізняються, і прототипом існує наступний причинно-наслідковий зв'язок Наявність, згідно прототипу, в засобі для запобігання джутового намотування віджимного важеля з відростком, встановленого з можливістю взаємодії з пальцем, забезпечує розсіювання витків на поверхні пакування за рахунок періодичного повороту приклону відносно осі, перпендикулярної осі барабана, залишаючи при цьому ущільненні торці Згідно винаходу, засіб для запобігання джутового намотування замість віджимного важеля з відростком має пластину з пазом, встановлену на кронштейні приклону з можливістю взаємодії з роликом, що спрощує його конструкцію і забезпечує зсув пакування паралельно осі мотального барабана, що викликає осьове розсіювання і кутовий зсув витків намотування і одночасно зменшує ЩІЛЬНІСТЬ торців пакування На фігурі представлена схема пристрою для намотування ниткоподібного матеріалу Пристрій для намотування ниткоподібного матеріалу містить привідний кулачок 1, встановлений на валу самозупинки 2 і зв'язаний за допомогою повідця 3 і коромисла 4, виконаного з можливістю зміни довжини, з втулкою 5, встановленою з можливістю повороту на осі 6, але без можливості зсуву в осьовому напрямку На втулці встановлений ролик 7, який взаємодіє з пазом Комп'ютерна верстка А Ярославцева пластини 8, закріпленої на кронштейні 10 приклона 9 На приклоні встановлена вісь 11 бобинотримача (на схемі не показано) із закріпленим на ньому пакуванням 12, яке взаємодіє з мотальним барабаном 13 Пропонований пристрій працює в такий спосіб Одночасно обертаються вал самозупинки 2 і мотальний барабан 13 Мотальний барабан приводить в обертання пакування 12, на яке намотується ниткоподібний матеріал Кулачок 1 одержує обертання разом з валом 2 і за допомогою повідця 3 і коромисла 4 повідомляє втулці 5 періодичний поворот на осі 6, при цьому ролик 7 обкатується по пазу пластини 8, що зсуває приклон 9 і кронштейн 10, зсуваючи вісь 11 бобинотримача разом з пакуванням 12 відносно мотального барабана 13 При цьому змінюється частота обертання пакування, забезпечується кутовий зсув витків, осьове розсіювання витків і зменшення ЩІЛЬНОСТІ торців пакування По мірі формування пакування приклон 9 і кронштейн 10 повертаються, при цьому ролик 7, взаємодіючи з пазом пластини 8, зсовує пластину 8, кронштейн 10 і приклон 9 з віссю 11 бобинотримача і пакуванням 12 відносно мотального барабана 13, при цьому забезпечується потрібна форма торців пакування Для регулювання величини зсуву пакування відносно мотального барабана коромисло 4 виконано з можливістю регулювання довжини, наприклад, з подовжнім пазом, у якому кріпиться вісь, що зв'язує повідець і коромисло При збільшенні довжини коромисла зменшується кут повороту втулки 5 на осі 6 ВІДПОВІДНО зменшується і величина зсуву пакування відносно барабана Таке конструктивне рішення дозволяє регулювати розсіювання витків намотування, має просту конструкцію, забезпечує більш високу якість намотування, що обумовлює його промислове застосування Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
