Валкова машина для переробки полімерних матеріалів і гумових сумішей

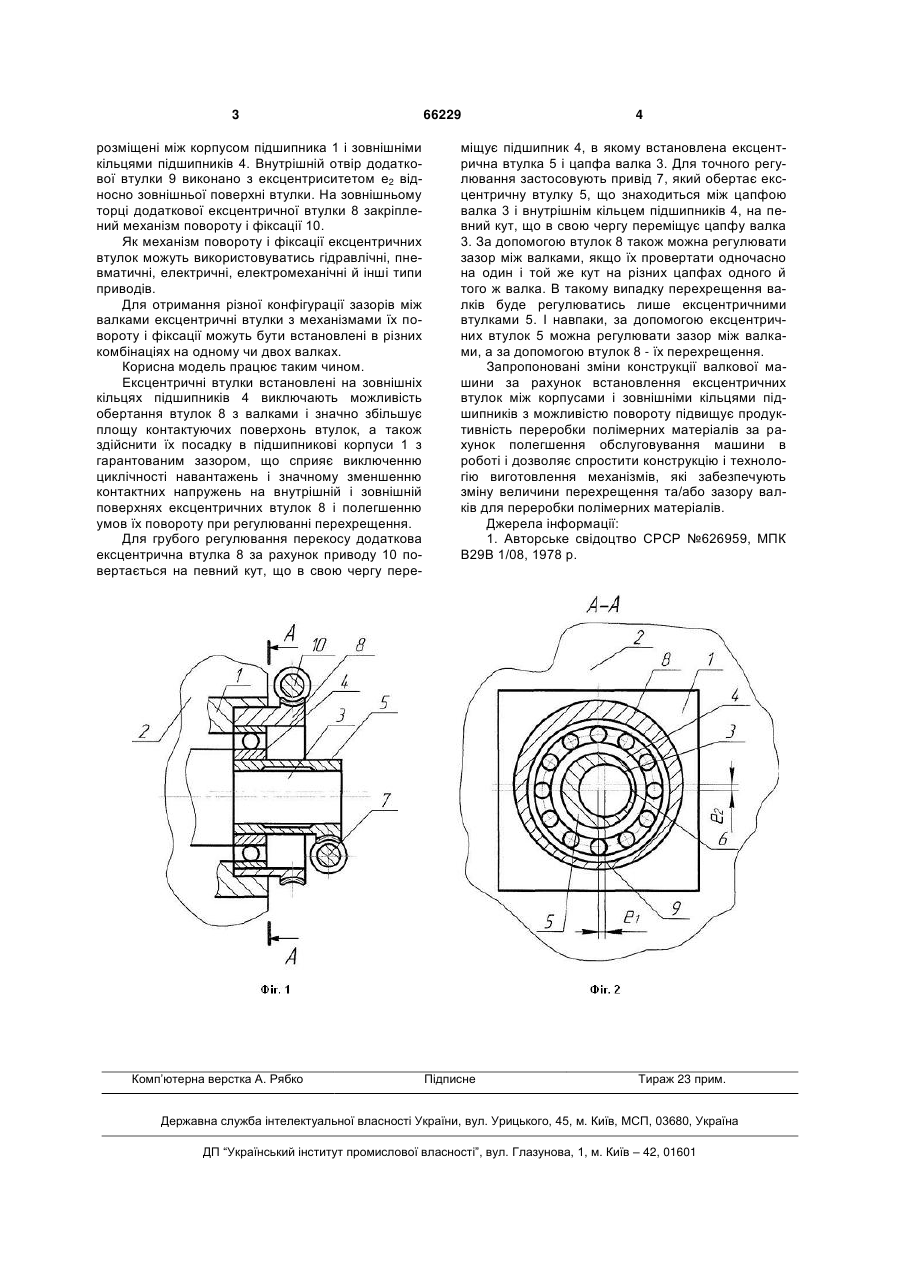

Валкова машина для переробки полімерних матеріалів і гумових сумішей, що містить привід, валки, встановлені в корпусах підшипникових вузлів на станині, і ексцентричні втулки, яка відрізняється тим, що в корпусах підшипникових вузлів встановлено по кілька ексцентричних втулок, оснащених механізмами повороту, причому одні з втулок встановлено між цапфами і внутрішніми кільцями підшипників, інші - між корпусами підшипників і їх зовнішніми кільцями. (19) (21) u201107585 (22) 16.06.2011 (24) 26.12.2011 (46) 26.12.2011, Бюл.№ 24, 2011 р. (72) СІВЕЦЬКИЙ ВОЛОДИМИР ІВАНОВИЧ, СОКОЛЬСЬКИЙ ОЛЕКСАНДР ЛЕОНІДОВИЧ, РЯБІНІН ДМИТРО ДМИТРОВИЧ, ЩЕРБИНА ВАЛЕРІЙ ЮРІЙОВИЧ, РОСЛОВ ОЛЕКСАНДР ВАЛЕРІЙОВИЧ (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" 3 розміщені між корпусом підшипника 1 і зовнішніми кільцями підшипників 4. Внутрішній отвір додаткової втулки 9 виконано з ексцентриситетом е2 відносно зовнішньої поверхні втулки. На зовнішньому торці додаткової ексцентричної втулки 8 закріплений механізм повороту і фіксації 10. Як механізм повороту і фіксації ексцентричних втулок можуть використовуватись гідравлічні, пневматичні, електричні, електромеханічні й інші типи приводів. Для отримання різної конфігурації зазорів між валками ексцентричні втулки з механізмами їх повороту і фіксації можуть бути встановлені в різних комбінаціях на одному чи двох валках. Корисна модель працює таким чином. Ексцентричні втулки встановлені на зовнішніх кільцях підшипників 4 виключають можливість обертання втулок 8 з валками і значно збільшує площу контактуючих поверхонь втулок, а також здійснити їх посадку в підшипникові корпуси 1 з гарантованим зазором, що сприяє виключенню циклічності навантажень і значному зменшенню контактних напружень на внутрішній і зовнішній поверхнях ексцентричних втулок 8 і полегшенню умов їх повороту при регулюванні перехрещення. Для грубого регулювання перекосу додаткова ексцентрична втулка 8 за рахунок приводу 10 повертається на певний кут, що в свою чергу пере Комп’ютерна верстка А. Рябко 66229 4 міщує підшипник 4, в якому встановлена ексцентрична втулка 5 і цапфа валка 3. Для точного регулювання застосовують привід 7, який обертає ексцентричну втулку 5, що знаходиться між цапфою валка 3 і внутрішнім кільцем підшипників 4, на певний кут, що в свою чергу переміщує цапфу валка 3. За допомогою втулок 8 також можна регулювати зазор між валками, якщо їх провертати одночасно на один і той же кут на різних цапфах одного й того ж валка. В такому випадку перехрещення валків буде регулюватись лише ексцентричними втулками 5. І навпаки, за допомогою ексцентричних втулок 5 можна регулювати зазор між валками, а за допомогою втулок 8 - їх перехрещення. Запропоновані зміни конструкції валкової машини за рахунок встановлення ексцентричних втулок між корпусами і зовнішніми кільцями підшипників з можливістю повороту підвищує продуктивність переробки полімерних матеріалів за рахунок полегшення обслуговування машини в роботі і дозволяє спростити конструкцію і технологію виготовлення механізмів, які забезпечують зміну величини перехрещення та/або зазору валків для переробки полімерних матеріалів. Джерела інформації: 1. Авторське свідоцтво СРСР №626959, МПК В29В 1/08, 1978 р. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
