Оптоволокно для внутрішньосудинного мультиопромінення крові лазерним випромінюванням

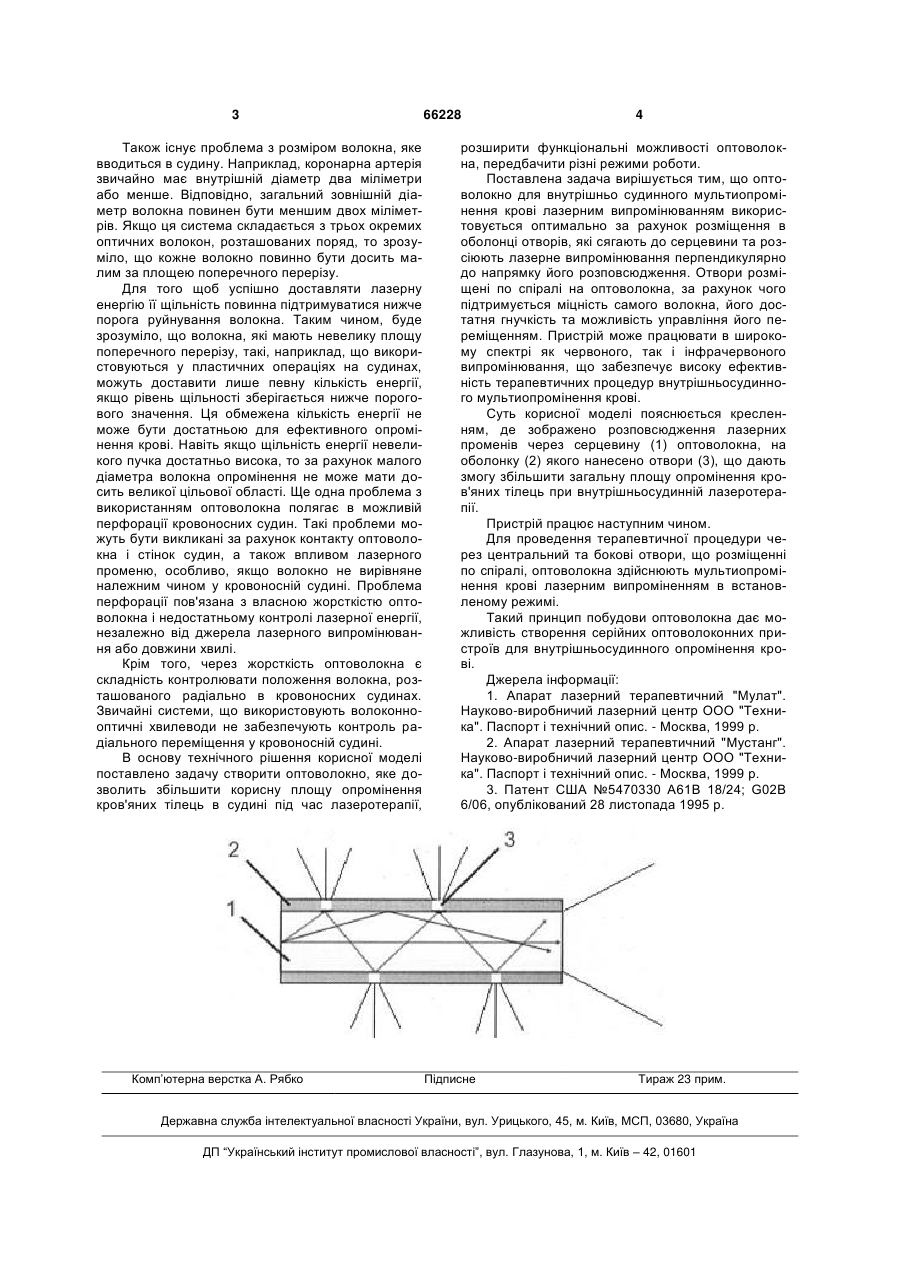

Оптоволокно для внутрішньосудинного мультиопромінення крові лазерним випромінюванням, що містить серцевину та оболонку, яке відрізняється тим, що додатково містить отвори в оболонці оптоволокна, які розміщені по спіралі. (19) (21) u201107584 (22) 16.06.2011 (24) 26.12.2011 (46) 26.12.2011, Бюл.№ 24, 2011 р. (72) СОРОКА СЕРГІЙ ОЛЕКСАНДРОВИЧ, ТИМЧИК ГРИГОРІЙ СЕМЕНОВИЧ, ТЕРЕЩЕНКО МАРІЯ МИКОЛАЇВНА 3 Також існує проблема з розміром волокна, яке вводиться в судину. Наприклад, коронарна артерія звичайно має внутрішній діаметр два міліметри або менше. Відповідно, загальний зовнішній діаметр волокна повинен бути меншим двох міліметрів. Якщо ця система складається з трьох окремих оптичних волокон, розташованих поряд, то зрозуміло, що кожне волокно повинно бути досить малим за площею поперечного перерізу. Для того щоб успішно доставляти лазерну енергію її щільність повинна підтримуватися нижче порога руйнування волокна. Таким чином, буде зрозуміло, що волокна, які мають невелику площу поперечного перерізу, такі, наприклад, що використовуються у пластичних операціях на судинах, можуть доставити лише певну кількість енергії, якщо рівень щільності зберігається нижче порогового значення. Ця обмежена кількість енергії не може бути достатньою для ефективного опромінення крові. Навіть якщо щільність енергії невеликого пучка достатньо висока, то за рахунок малого діаметра волокна опромінення не може мати досить великої цільової області. Ще одна проблема з використанням оптоволокна полягає в можливій перфорації кровоносних судин. Такі проблеми можуть бути викликані за рахунок контакту оптоволокна і стінок судин, а також впливом лазерного променю, особливо, якщо волокно не вирівняне належним чином у кровоносній судині. Проблема перфорації пов'язана з власною жорсткістю оптоволокна і недостатньому контролі лазерної енергії, незалежно від джерела лазерного випромінювання або довжини хвилі. Крім того, через жорсткість оптоволокна є складність контролювати положення волокна, розташованого радіально в кровоносних судинах. Звичайні системи, що використовують волоконнооптичні хвилеводи не забезпечують контроль радіального переміщення у кровоносній судині. В основу технічного рішення корисної моделі поставлено задачу створити оптоволокно, яке дозволить збільшити корисну площу опромінення кров'яних тілець в судині під час лазеротерапії, Комп’ютерна верстка А. Рябко 66228 4 розширити функціональні можливості оптоволокна, передбачити різні режими роботи. Поставлена задача вирішується тим, що оптоволокно для внутрішньо судинного мультиопромінення крові лазерним випромінюванням використовується оптимально за рахунок розміщення в оболонці отворів, які сягають до серцевини та розсіюють лазерне випромінювання перпендикулярно до напрямку його розповсюдження. Отвори розміщені по спіралі на оптоволокна, за рахунок чого підтримується міцність самого волокна, його достатня гнучкість та можливість управління його переміщенням. Пристрій може працювати в широкому спектрі як червоного, так і інфрачервоного випромінювання, що забезпечує високу ефективність терапевтичних процедур внутрішньосудинного мультиопромінення крові. Суть корисної моделі пояснюється кресленням, де зображено розповсюдження лазерних променів через серцевину (1) оптоволокна, на оболонку (2) якого нанесено отвори (3), що дають змогу збільшити загальну площу опромінення кров'яних тілець при внутрішньосудинній лазеротерапії. Пристрій працює наступним чином. Для проведення терапевтичної процедури через центральний та бокові отвори, що розміщенні по спіралі, оптоволокна здійснюють мультиопромінення крові лазерним випроміненням в встановленому режимі. Такий принцип побудови оптоволокна дає можливість створення серійних оптоволоконних пристроїв для внутрішньосудинного опромінення крові. Джерела інформації: 1. Апарат лазерний терапевтичний "Мулат". Науково-виробничий лазерний центр ООО "Техника". Паспорт і технічний опис. - Москва, 1999 р. 2. Апарат лазерний терапевтичний "Мустанг". Науково-виробничий лазерний центр ООО "Техника". Паспорт і технічний опис. - Москва, 1999 р. 3. Патент США №5470330 А61В 18/24; G02B 6/06, опублікований 28 листопада 1995 р. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
