Оптоволоконна манжета для черезшкірного опромінення крові лазерним випромінюванням
Номер патенту: 66230
Опубліковано: 26.12.2011
Автори: Тимчик Григорій Семенович, Терещенко Марія Миколаївна, Сорока Сергій Олександрович
Формула / Реферат
Оптоволоконна манжета для черезшкірного опромінення крові лазерним випромінюванням, що містить провідниковий елемент, яка відрізняється тим, що як провідниковий елемент використовують щільно прилягаючі одне до одного оптичні волокна з перпендикулярно розміщеними до напрямку розповсюдження випромінювання отворами, при цьому на вихідні торці кожного з волокон нанесене дзеркальне покриття.
Текст

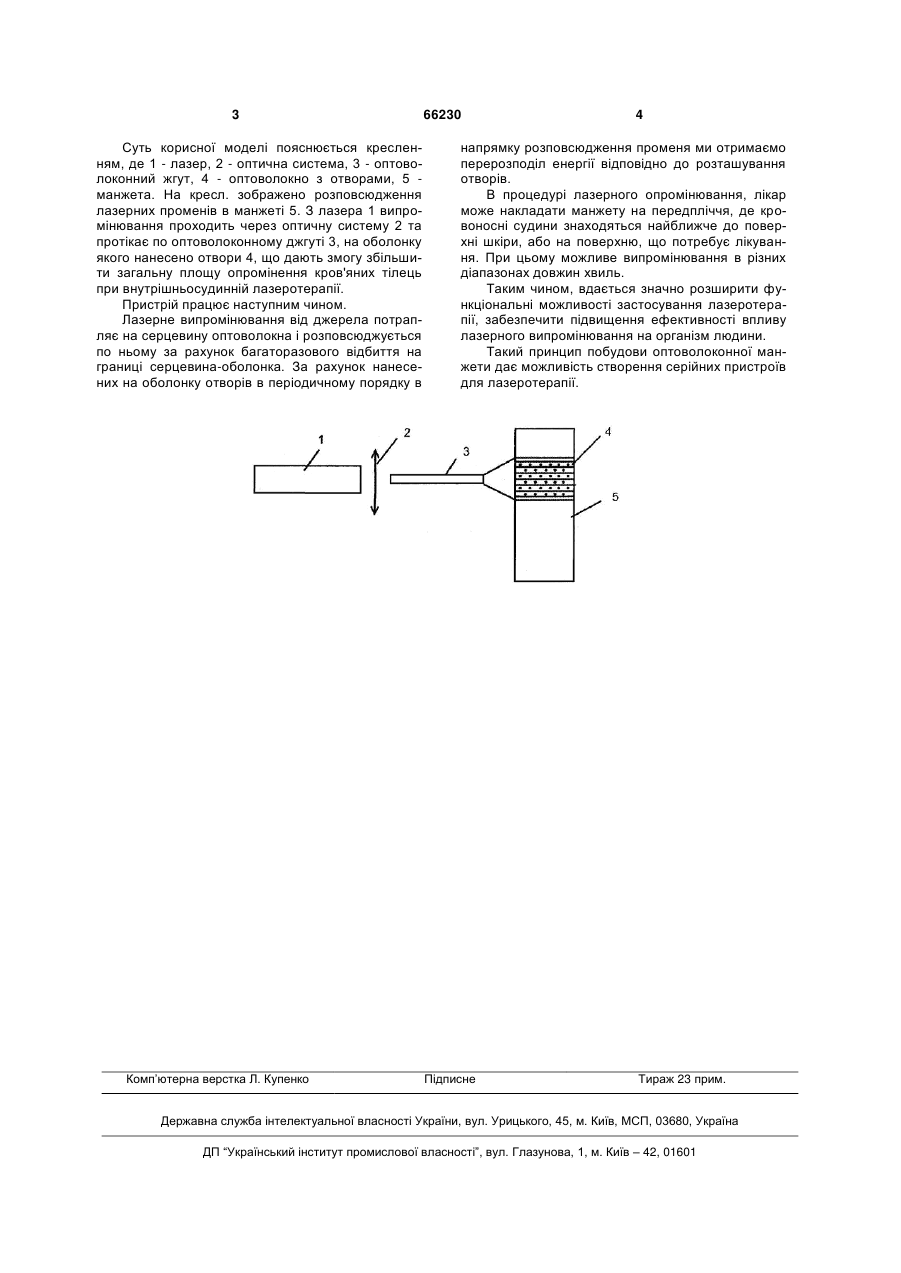

Оптоволоконна манжета для черезшкірного опромінення крові лазерним випромінюванням, що містить провідниковий елемент, яка відрізняється тим, що як провідниковий елемент використовують щільно прилягаючі одне до одного оптичні волокна з перпендикулярно розміщеними до напрямку розповсюдження випромінювання отворами, при цьому на вихідні торці кожного з волокон нанесене дзеркальне покриття. (19) (21) u201107586 (22) 16.06.2011 (24) 26.12.2011 (46) 26.12.2011, Бюл.№ 24, 2011 р. (72) СОРОКА СЕРГІЙ ОЛЕКСАНДРОВИЧ, ТИМЧИК ГРИГОРІЙ СЕМЕНОВИЧ, ТЕРЕЩЕНКО МАРІЯ МИКОЛАЇВНА (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" 3 Суть корисної моделі пояснюється кресленням, де 1 - лазер, 2 - оптична система, 3 - оптоволоконний жгут, 4 - оптоволокно з отворами, 5 манжета. На кресл. зображено розповсюдження лазерних променів в манжеті 5. З лазера 1 випромінювання проходить через оптичну систему 2 та протікає по оптоволоконному джгуті 3, на оболонку якого нанесено отвори 4, що дають змогу збільшити загальну площу опромінення кров'яних тілець при внутрішньосудинній лазеротерапії. Пристрій працює наступним чином. Лазерне випромінювання від джерела потрапляє на серцевину оптоволокна і розповсюджується по ньому за рахунок багаторазового відбиття на границі серцевина-оболонка. За рахунок нанесених на оболонку отворів в періодичному порядку в Комп’ютерна верстка Л. Купенко 66230 4 напрямку розповсюдження променя ми отримаємо перерозподіл енергії відповідно до розташування отворів. В процедурі лазерного опромінювання, лікар може накладати манжету на передпліччя, де кровоносні судини знаходяться найближче до поверхні шкіри, або на поверхню, що потребує лікування. При цьому можливе випромінювання в різних діапазонах довжин хвиль. Таким чином, вдається значно розширити функціональні можливості застосування лазеротерапії, забезпечити підвищення ефективності впливу лазерного випромінювання на організм людини. Такий принцип побудови оптоволоконної манжети дає можливість створення серійних пристроїв для лазеротерапії. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюOptical fiber cuff for percutaneous irradiation of blood with laser irradiation
Автори англійськоюSoroka Serhii Oleksandrovych, Tymchyk Hryhorii Semenovych, Tereschenko Serhii Mykolaiovych
Назва патенту російськоюОптоволоконная манжета для чрескожного облучения крови лазерным излучением
Автори російськоюСорока Сергей Александрович, Тымчик Григорий Семенович, Терещенко Мария Николаевна
МПК / Мітки
МПК: A61B 18/20, G02B 6/04
Мітки: черезшкірного, крові, опромінення, манжета, випромінюванням, оптоволоконна, лазерним
