Торпеда для обробки фільтрів свердловин

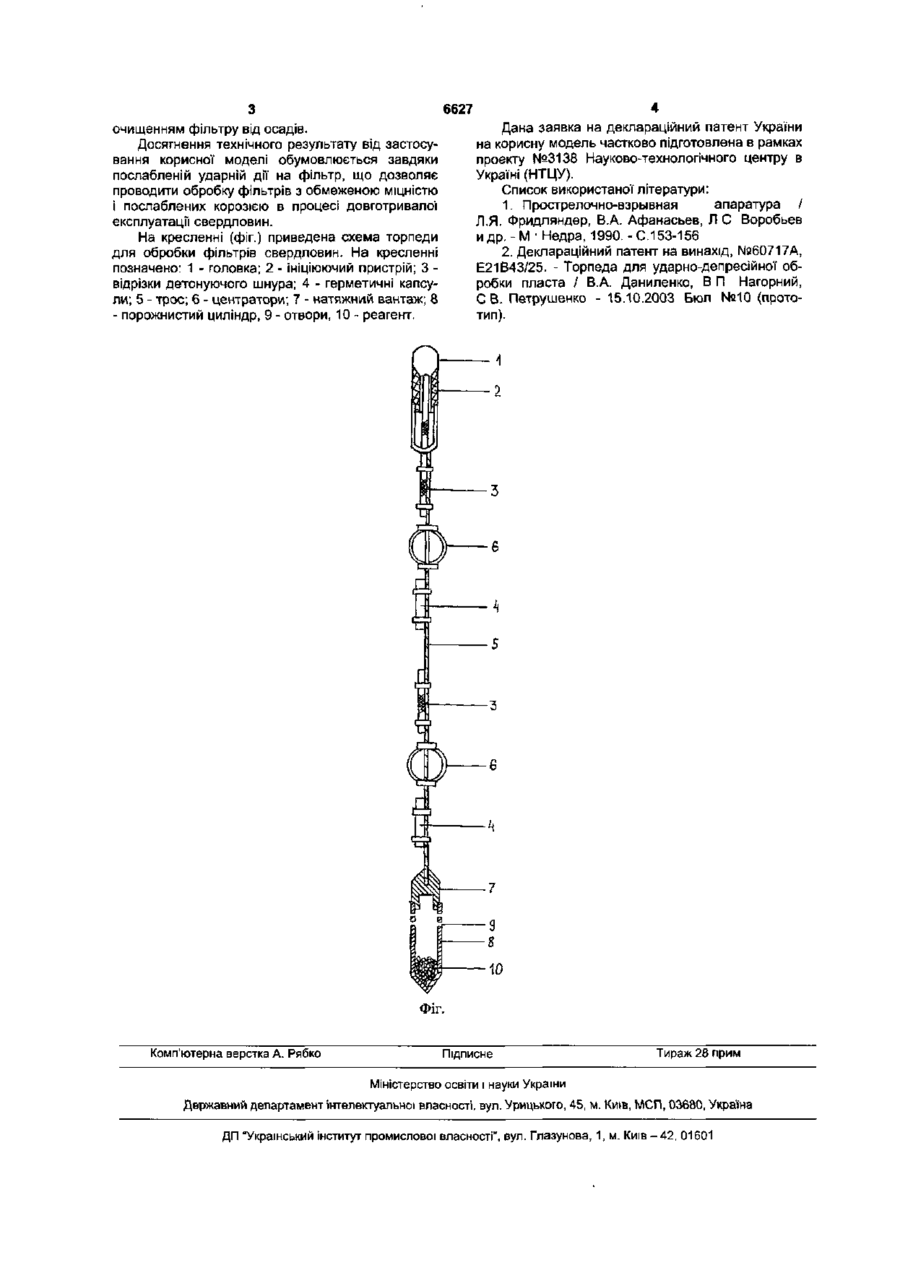

Торпеда для обробки фільтрів свердловин, що містить відрізки детонувального шнура І між відрізками детонувального шнура розташовані герметичні капсули з матеріалу, що руйнується, яка відрізняється тим, що в нижній частині торпеди розміщений порожнистий циліндр, нижня частина якого заповнена реагентом, що здатний до інтенсивного газовиділення. фіг. Корисна модель проілюстрована кресленням Торпеда для обробки фільтрів свердловин складається із головки 1, відрізків детонуючого шнура 3, герметичних капсул 4, які прикріплені до тросу 5 з центраторами 6, натяжного вантажу 7, на якому через різьбове з'єднання встановлений порожнистий циліндр 8 з отворами 9 на бічній поверхні у верхній його частині. Нижня частина циліндра заповнена реагентом 10, що здатний до інтенсивного газовиділення. Здійснення корисної моделі досягається наступним чином. Перед обробкою свердловини нижню частину порожнистого циліндра заповнюють реагентом, наприклад, карбідом кальцію І нагвинчують циліндр на вантаж. Потім у свердловину з рідиною на геофізичному кабелі опускають торпеду для обробки фільтра. Газ, що виділяється в порожнистому циліндрі під час взаємодії рідини із карбідом кальцію, виходить під тиском рідини через отвори у вигляді бульбашок, які піднімаючись вгору, утворюють завісу із бульбашок. Після розміщення торпеди в інтервалі оброблюваного фільтра за допомогою ініціюючого пристрою здійснюють підривання торпеди, в результаті чого фільтр зазнає ударно-депресійної дії. При цьому небезпека руйнування фільтру знижується, оскільки потужні первинні ударні хвилі, що виникають при підриванні відрізків детонуючого шнура, проходячи через завісу із бульбашок, зазнають подрібнення із утворенням множини більш слабких вторинних ударних хвиль, під дією яких відбувається руйнування осадів, що кольматують отвори фільтра, а депресійний вплив на пласт, що виникає від руйнування герметичних капсул, супроводжується CM (О СО 6627 очищенням фільтру від осадів. Досягнення технічного результату від застосування корисної моделі обумовлюється завдяки послабленій ударній дії на фільтр, що дозволяє проводити обробку фільтрів з обмеженою міцністю і послаблених корозією в процесі довготривалої експлуатації свердловин. На кресленні (фіг.) приведена схема торпеди для обробки фільтрів свердловин. На кресленні позначено: 1 - головка; 2 - ініціюючий пристрій; 3 відрізки детонуючого шнура; 4 - герметичні капсули; 5 - трос; 6 - центратори; 7 - натяжний вантаж; 8 - порожнистий циліндр, 9 - отвори, 10 - реагент. о 4 Дана заявка на деклараційний патент України на корисну модель частково підготовлена в рамках проекту №3138 Науково-технологічного центру в Україні (НТЦУ). Список використаної літератури: 1. Прострелочно-взрывная апаратура / Л.Я. Фридляндер, В.А. Афанасьев, Л С Воробьев и др. - М • Недра, 1990. -С.153-156 2. Деклараційний патент на винахід, №60717А, Е21В43/25. - Торпеда для ударно-депресійної обробки пласта / В.А. Даниленко, В П Нагорний, G В. Петрушенко - 15.10.2003 Бюп №10 (прототип). в Фіг. Комп'ютерна верстка А. Рябко Підписне Тираж 28 прим Міністерство освіти і науки України Державнмй департамент інтелектуальної власності, вуп. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", бул. Глазунова, 1, м. Київ-42, 01601
