Турбодетандерний агрегат
Номер патенту: 6628
Опубліковано: 16.05.2005
Автори: Рибчич Ілля Йосипович, Плахотник Володимир Васильович, Купригін Олег Вікторович, Богданов Валерій Олександрович, Синюк Борис Борисович, Моісеєв Сергій Вікторович, Сенишин Ярослав Іванович
Формула / Реферат
1.Турбодетандерний агрегат, що містить корпус з робочими колесами турбіни і компресора, розміщеними на валу, виконаному з упорним диском і встановленому на опорних і упорних підшипниках, і систему змазування, що складається з циркуляційного контуру, і включених у нього маслобака, насоса, масляних ущільнень, порожнин підведення й відводу мастила, маслоохолоджувача, фільтра, напірної ємності, масловіддільника і регулятора перепаду тиску, який відрізняється тим, що вал виконаний із двома упорними дисками, на яких з зазором установлені з'єднані пружинами з корпусом масляні кільця, у яких виконані осьові канали, вхід кожного з яких підключений до упорного підшипника, а вихід - до порожнин відводу мастила, причому порожнина відводу мастила з'єднана з напірною ємністю через маслобак, насос, маслоохолоджувач і фільтр.
2.Турбодетандерний агрегат за п. 1, який відрізняється тим, що маслобак оснащений газовіддільником.

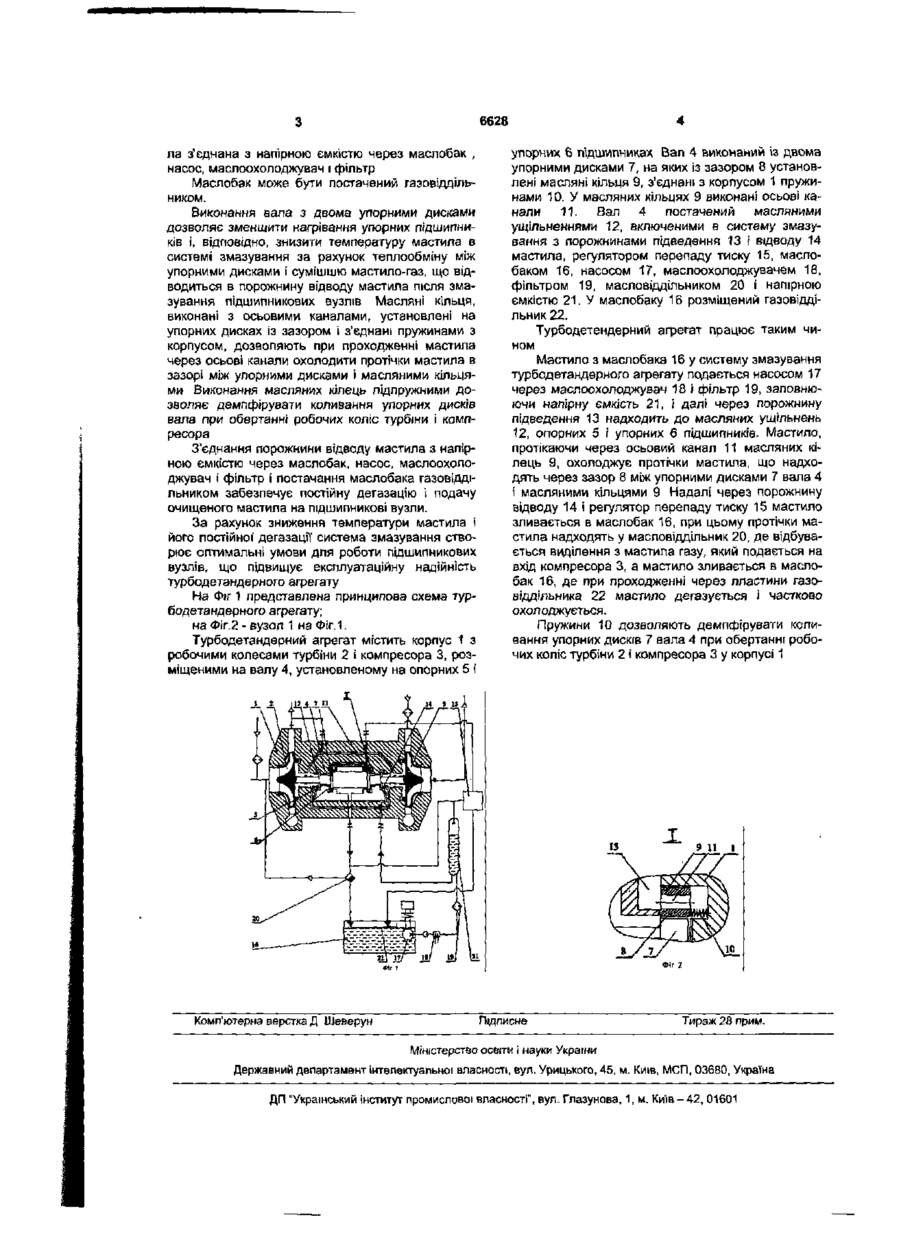

Текст
І.Турбодетандерний агрегат, що містить корпус з робочими колесами турбіни і компресора, розміщеними на валу, виконаному з упорним диском і встановленому на опорних і упорних підшипниках, і систему змазування, що складається з циркуляційного контуру, і включених у нього маслобака, насоса, масляних ущільнень, порожнин підведення й відводу мастила, маслоохолоджувача, фільтра, напірної ємності, масловіддільника і регулятора перепаду тиску, який відрізняється тим, що вал виконаний із двома упорними дисками, на яких з зазором установлені з'єднані пружинами з корпусом масляні кільця, у яких виконані осьові канали, вхід кожного з яких підключений до упорного підшипника, а вихід - до порожнин відводу мастила, причому порожнина відводу мастила з'єднана з напірною ємністю через маслобак, насос, маслоохолоджувач і фільтр. 2.Турбодетандерний агрегат за п. 1, який відрізняється тим, що маслобак оснащений газовіддільником. Корисна модель відноситься до газової промисловості, зокрема, до турбодетандерів, і може бути застосована для низькотемпературної переробки природного газу. Відомий турбодетандерний агрегат [див а.с. СРСР №1725041, МПК F25B11/00, 1992р.], що містить корпус з робочими колесами турбіни і компресора, розміщеними на валу, виконаному з упорним диском і встановленому на опорних і упорних підшипниках, і систему змазування, що складається з циркуляційного контуру і включених у нього маслобака, насоса, масляних ущільнень, порожнин підведення і відводу мастила, маслоохолоджувача, фільтра, напірної ємкості, масловіддільника, регулятора перепаду тиску Суттєве значення для надійної роботи турбодетандерного агрегату має система змазування, яка забезпечує одночасно змазування й охолодження підшипникових вузлів. Від якості змазування і його температури залежить їхня довговічність і, як наслідок, надійність роботи агрегату в цілому. У відомому турбодетандерному агрегаті система змазування працює за замкнутою схемою, при цьому відбувається накопичення газу в мастилі і його виділення в зоні упорних підшипників, що погіршує змазування й охолодження упорних підшипників і значно знижує їхню довговічність. Крім того, перегрів мастила на підшипниках приводить до погіршення його змазуючих властивостей. Усе це знижує експлуатаційну надійність турбодетандерного агрегату В основу корисної моделі поставлена задача удосконалення турбодетандерного агрегату шляхом дегазації мастила і зниження його температури в системі змазування підвищити експлуатаційну надійність. Поставлена задача вирішується за рахунок того, що в турбодетандерному агрегаті, який містить корпус з робочими колесами турбіни і компресора, розміщеними на валу, виконаному з упорним диском і встановленому на опорних і упорних підшипниках, і систему змазування, що складається з циркуляційного контуру і включених у нього маслобака, насоса, масляних ущільнень, порожнин підведення і відводу олії, маслоохолоджувача, фільтра, напірної ємкості, масловіддільника і регулятора перепаду тиску, відповідно до технічного рішення, вал виконаний із двома упорними дисками, на яких із зазором установлені з'єднані пружинами з корпусом масляні кільця, в яких виконані осьові канали, вхід кожного з котрих підключений до упорного підшипника, а вихід до порожнин відводу мастила, причому порожнина відводу масти 00 CM ». 9 И І Комп'ютерна верстка Д Шеверун Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. К и і в - 4 2 , 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTurbo-expander unit
Автори англійськоюRybchych Illia Yosypovych, Senyshyn Yaroslav Ivanovych, Syniuk Borys Borysovych, Kupryhin Oleh Viktorovych, Moiseiev Serhii Viktorovych, Bohdanov Valerii Oleksandrovych, Plakhotnyk Volodymyr Vasyliovych
Назва патенту російськоюТурбодетандерный агрегат
Автори російськоюРыбчич Илья Иосифович, Сенишин Ярослав Иванович, Синюк Борис Борисович, Купрыгин Олег Викторович, Моисеев Сергей Викторович, Богданов Валерий Александрович, Плахотник Владимир Васильевич
МПК / Мітки
МПК: F25B 11/00
Мітки: агрегат, турбодетандерний
