Формула / Реферат

Торпеда для ударно-депресійної обробки пласта, що містить відрізки детонуючого шнура, яка відрізняється тим, що між відрізками детонуючого шнура розміщують герметичні капсули із матеріалу, що руйнується.

Текст

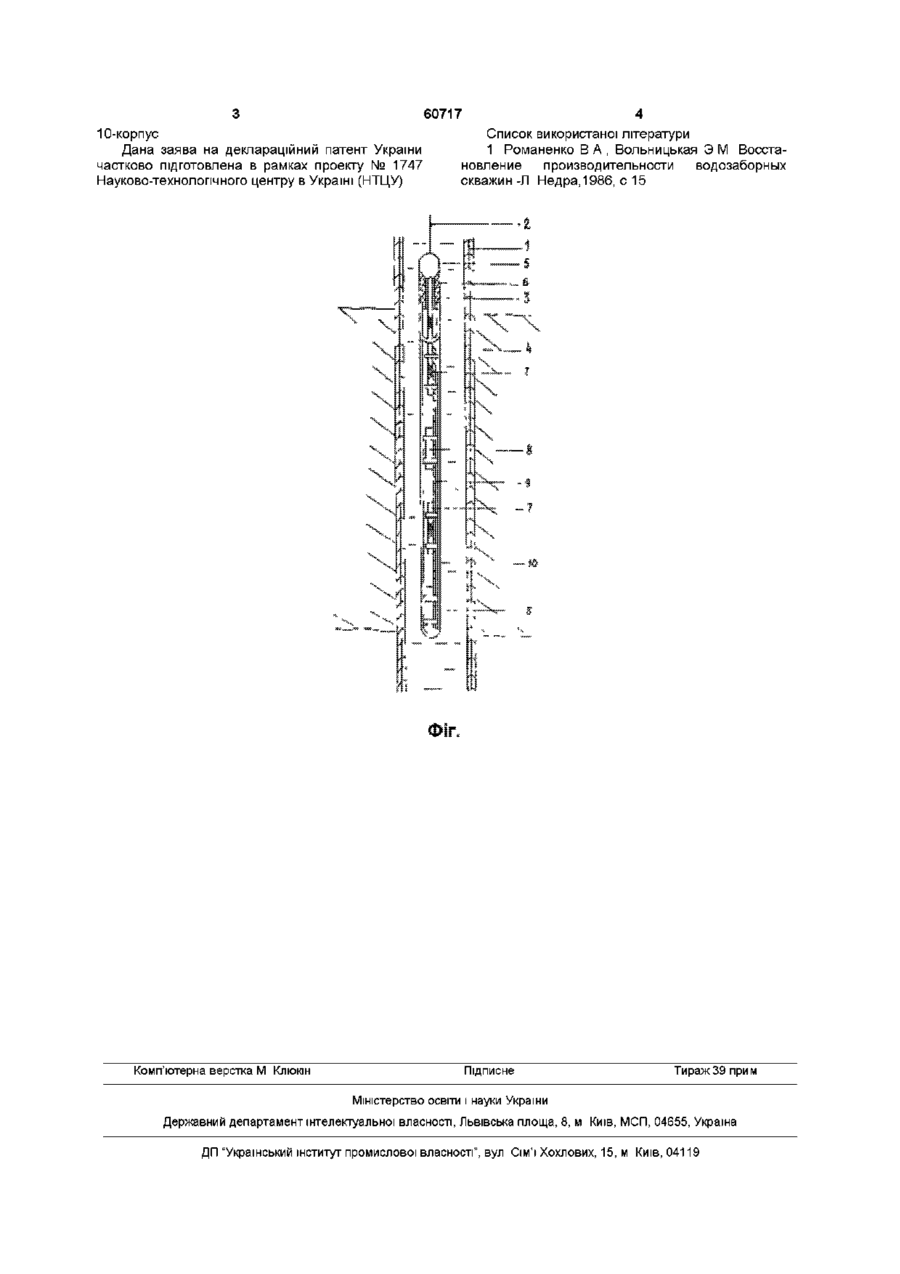

Торпеда для ударно-депресійної обробки пласта, що містить відрізки детонуючого шнура, яка відрізняється тим, що між відрізками детонуючого шнура розміщують герметичні капсули із матеріалу, що руйнується Винахід відноситься до засобів обробки пласта і призначений для збудження видобувних свердловин Найбільш близьким технічним вирішенням до заявленого є торпеда для обробки пласта, що містить детонуючий шнур певної довжини [1] Недоліком пристрою є те, що обробка пласта пов'язується лише з ударною дією на пласт Завданням, на вирішення якого направлений винахід, є створення торпеди для ударнодепресійної обробки пласта, де поряд з ударною обробкою пласта відбувається і депресійний вплив на пласт Очікуваним від застосування винаходу технічним результатом є підвищення проникності породи у привибійній області пласта Для досягнення технічного результату від застосування винаходу торпеду формують у вигляді набору відрізків детонуючого шнура, між якими розміщують герметичні капсули із матеріалу, що руйнується Винахід проілюстрований кресленням - фіг Торпеда для ударно-депресійної обробки пласта складається із корпусу 10, головки 5 та відрізків детонуючого шнура 7 і герметичних капсул 8, які прикріплені до тросу 9 Тиск газу в капсулах рівний атмосферному Здійснення винаходу досягається наступним чином В свердловину 1 на геофізичному кабелі 2 опускають в рідину 3 торпеду для ударнодепресійної обробки пласта 4 Після розміщення торпеди у рідині в свердловині в інтервалі оброблюваного пласта з допомогою ІНІЦІЮЧОГО пристрою 6 підривають верхній відрізок детонуючого шнура Випромінювані в результаті підривання верхнього відрізка детонуючого шнура хвилі проводять з однієї сторони ударну обробку пласта, а з другої сторони, розповсюджуючись по рідині, проводять руйнування герметичних капсул і здійснюють через рідину передачу детонації наступному вниз відрізку детонуючого шнура При руйнуванні герметичної капсули відбувається депресійний вплив на пласт за рахунок різкого миттєвого перепаду між пластовим і забійними тисками, що спричинює інтенсивну фільтрацію рідини із пласта в свердловину із одночасною декольм атаці єю каналів фільтрації в породі пласта В подальшому в результаті підривання другого відрізка детонуючого шнура ударно-депресійна дія на пласт повторюється, і описаний процес ударно-депресійної дії закінчується на підриванні останнього відрізка детонуючого шнура і руйнування останньої герметичної капсули, внаслідок чого вся область продуктивного пласта по товщині зазнає ударно-депресійного впливу Досягнення технічного результату від застосування винаходу обумовлюється завдяки як ударній дії на пласт, в результаті чого підвищується проникність породи у привибійній області пласта за рахунок наведення в цій області додаткових каналів фільтрації, так і депресійного впливу на пласт, що супроводжується очищенням каналів фільтрації від кольматуючих речовин, що в цілому сприяє підвищенню дебіту оброблюваних свердловин На кресленні (фіг) приведена схема розташування торпеди для ударно-депресійної обробки пласта у свердловині На кресленні позначено 1свердловина, 2-геофізичний кабель, 3-рідина, 4пласт, 5-головка, 6-шіціючий пристрій, 7-відрізки детонуючого шнура, 8-герметичні капсули, 9-трос, 1 О (О 60717 10-корпус Дана заява на деклараційний патент України частково підготовлена в рамках проекту № 1747 Науково-технологічного центру в Україні (НТЦУ) Комп'ютерна верстка М Клюкш Список використаної літератури 1 Романенко В А , Вольницькая Э М Восстановление производительности водозаборных скважин-Л Недра,1986, с 15 Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119

Дивитися

Додаткова інформація

Назва патенту англійською

Torpedo for impact-depression bed treatment

Автори англійською

Danylenko Viacheslav Andriiovych, Nahornyi Volodymyr Petrovych

Назва патенту російською

Торпеда для ударно-депрессионной обработки пласта

Автори російською

Даниленко Вячеслав Андреевич, Нагорный Владимир Петрович

МПК / Мітки

МПК: E21B 43/263
