Прилад для визначення коефіцієнта тертя фільтраційної кірки промивної рідини

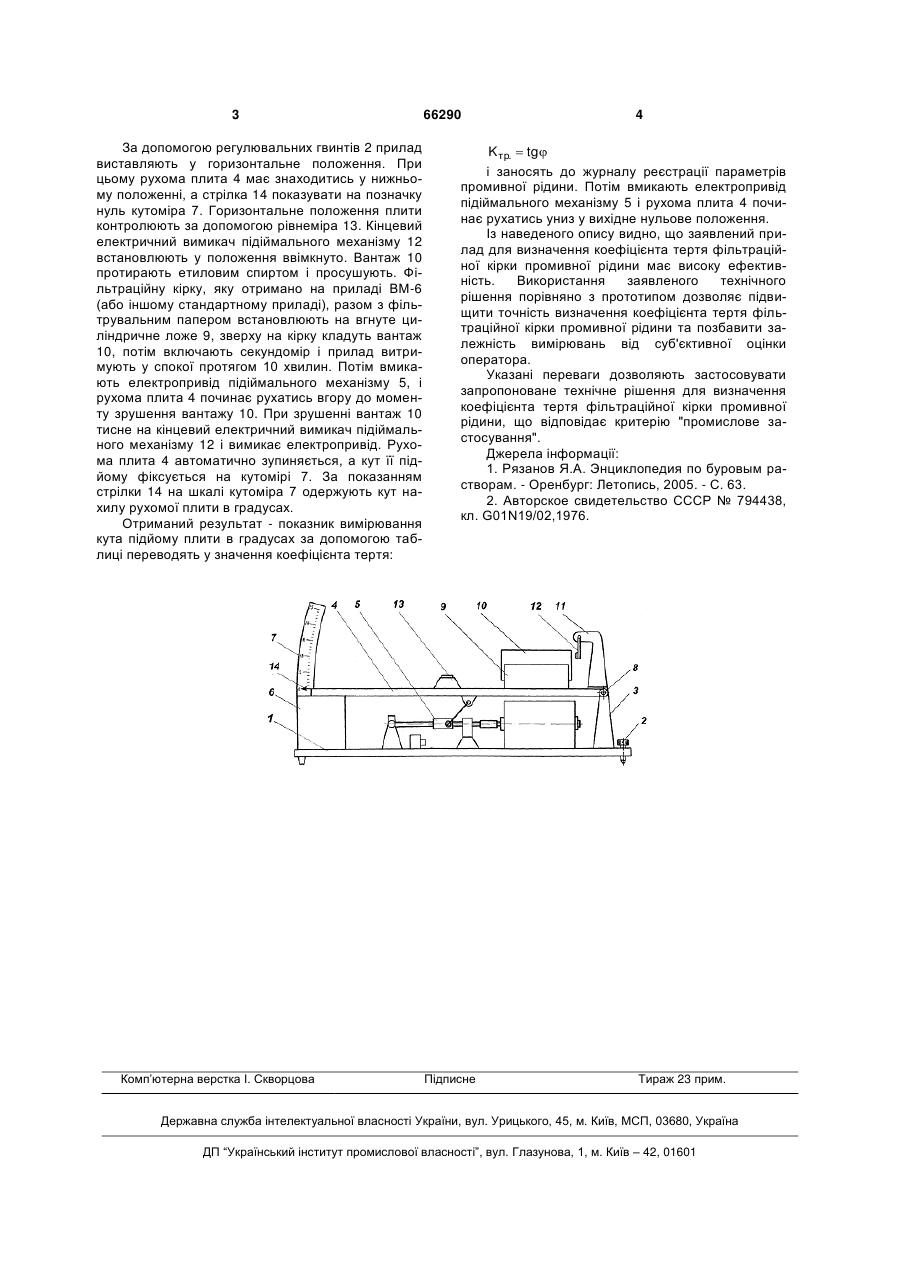

Прилад для визначення коефіцієнта тертя фільтраційної кірки промивної рідини, що містить столик-основу, підіймальний механізм, рухому плиту з установленим на ній ложем для зразка і вантажу та вимірювальний елемент, який відрізняється тим, що він обладнаний кінцевим електричним вимикачем підіймального механізму. (19) (21) u201108025 (22) 25.06.2011 (24) 26.12.2011 (46) 26.12.2011, Бюл.№ 24, 2011 р. (72) ВІВЧАР ВАСИЛЬ ІВАНОВИЧ, ОРЛОВСЬКИЙ ВІТАЛІЙ МИКОЛАЙОВИЧ, МЕЛЬНИКОВ ОЛЕКСАНДР ЛЕОНІДОВИЧ (73) ПОЛТАВСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ ІМ. ЮРІЯ КОНДРАТЮКА 3 За допомогою регулювальних гвинтів 2 прилад виставляють у горизонтальне положення. При цьому рухома плита 4 має знаходитись у нижньому положенні, а стрілка 14 показувати на позначку нуль кутоміра 7. Горизонтальне положення плити контролюють за допомогою рівнеміра 13. Кінцевий електричний вимикач підіймального механізму 12 встановлюють у положення ввімкнуто. Вантаж 10 протирають етиловим спиртом і просушують. Фільтраційну кірку, яку отримано на приладі ВМ-6 (або іншому стандартному приладі), разом з фільтрувальним папером встановлюють на вгнуте циліндричне ложе 9, зверху на кірку кладуть вантаж 10, потім включають секундомір і прилад витримують у спокої протягом 10 хвилин. Потім вмикають електропривід підіймального механізму 5, і рухома плита 4 починає рухатись вгору до моменту зрушення вантажу 10. При зрушенні вантаж 10 тисне на кінцевий електричний вимикач підіймального механізму 12 і вимикає електропривід. Рухома плита 4 автоматично зупиняється, а кут її підйому фіксується на кутомірі 7. За показанням стрілки 14 на шкалі кутоміра 7 одержують кут нахилу рухомої плити в градусах. Отриманий результат - показник вимірювання кута підйому плити в градусах за допомогою таблиці переводять у значення коефіцієнта тертя: Комп’ютерна верстка І. Скворцова 66290 4 K тр.  tg  і заносять до журналу реєстрації параметрів промивної рідини. Потім вмикають електропривід підіймального механізму 5 і рухома плита 4 починає рухатись униз у вихідне нульове положення. Із наведеного опису видно, що заявлений прилад для визначення коефіцієнта тертя фільтраційної кірки промивної рідини має високу ефективність. Використання заявленого технічного рішення порівняно з прототипом дозволяє підвищити точність визначення коефіцієнта тертя фільтраційної кірки промивної рідини та позбавити залежність вимірювань від суб'єктивної оцінки оператора. Указані переваги дозволяють застосовувати запропоноване технічне рішення для визначення коефіцієнта тертя фільтраційної кірки промивної рідини, що відповідає критерію "промислове застосування". Джерела інформації: 1. Рязанов Я.А. Энциклопедия по буровым растворам. - Оренбург: Летопись, 2005. - С. 63. 2. Авторское свидетельство СССР № 794438, кл. G01N19/02,1976. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
