Система вентиляції і кондиціонування повітря
Формула / Реферат
Система вентиляції і кондиціонування повітря, що включає центральний кондиціонер, систему повітроводів припливної вентиляції, систему повітроводів механічної витяжної вентиляції, яка відрізняється тим, що система додатково містить централізований повітро-повітряний теплообмінник (рекуператор) і аеродинамічний роздільник повітряних циркуляційних контурів, що забезпечує аеродинамічну незалежність повітряного циркуляційного контура центрального кондиціонера, при цьому система припливної і механічної витяжної вентиляції включає індивідуальні припливні і індивідуальні витяжні вентиляційні установки для кожної обслуговуваної системою зони.
Текст

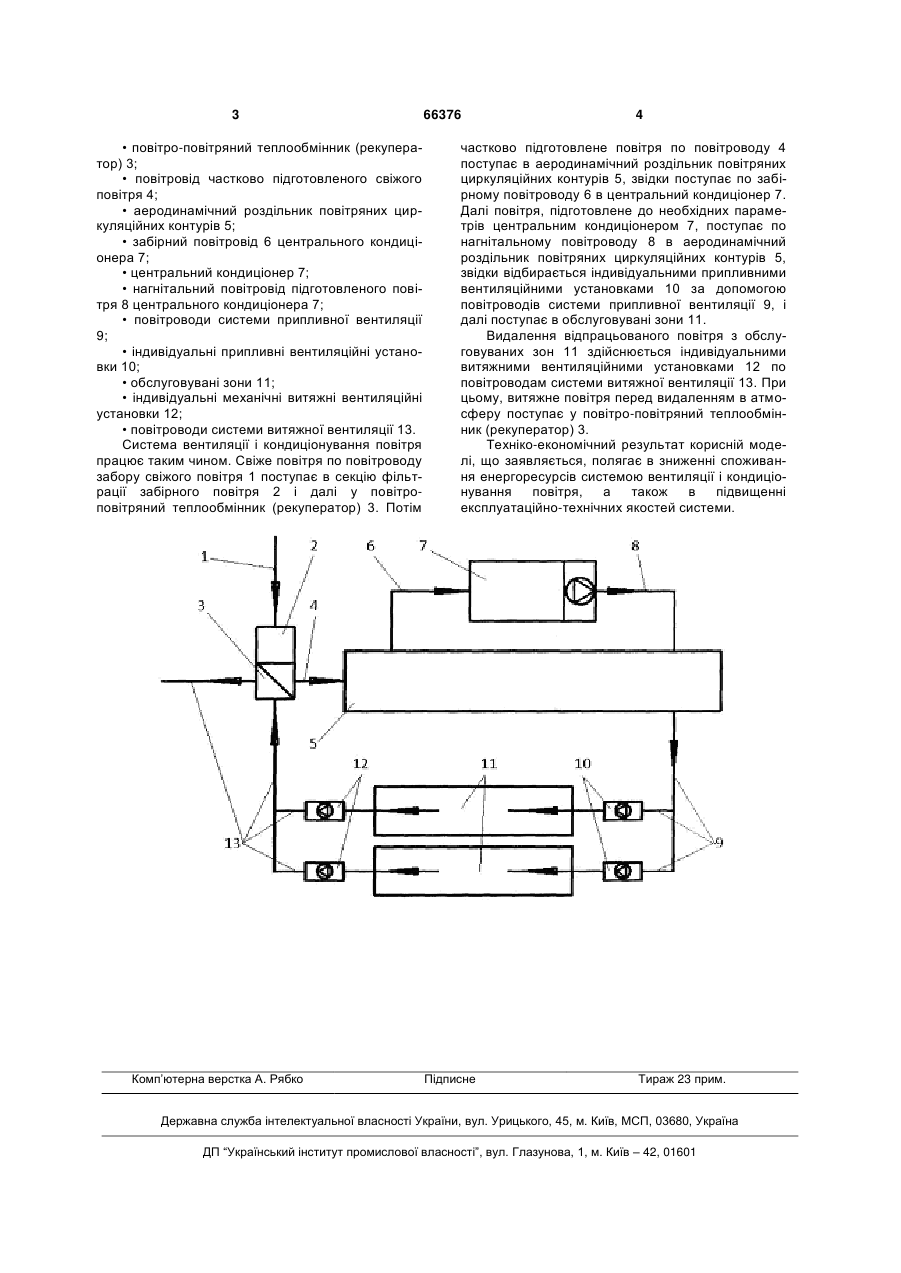

Система вентиляції і кондиціонування повітря, що включає центральний кондиціонер, систему повітроводів припливної вентиляції, систему повітроводів механічної витяжної вентиляції, яка від 3 • повітро-повітряний теплообмінник (рекуператор) 3; • повітровід частково підготовленого свіжого повітря 4; • аеродинамічний роздільник повітряних циркуляційних контурів 5; • забірний повітровід 6 центрального кондиціонера 7; • центральний кондиціонер 7; • нагнітальний повітровід підготовленого повітря 8 центрального кондиціонера 7; • повітроводи системи припливної вентиляції 9; • індивідуальні припливні вентиляційні установки 10; • обслуговувані зони 11; • індивідуальні механічні витяжні вентиляційні установки 12; • повітроводи системи витяжної вентиляції 13. Система вентиляції і кондиціонування повітря працює таким чином. Свіже повітря по повітроводу забору свіжого повітря 1 поступає в секцію фільтрації забірного повітря 2 і далі у повітроповітряний теплообмінник (рекуператор) 3. Потім Комп’ютерна верстка А. Рябко 66376 4 частково підготовлене повітря по повітроводу 4 поступає в аеродинамічний роздільник повітряних циркуляційних контурів 5, звідки поступає по забірному повітроводу 6 в центральний кондиціонер 7. Далі повітря, підготовлене до необхідних параметрів центральним кондиціонером 7, поступає по нагнітальному повітроводу 8 в аеродинамічний роздільник повітряних циркуляційних контурів 5, звідки відбирається індивідуальними припливними вентиляційними установками 10 за допомогою повітроводів системи припливної вентиляції 9, і далі поступає в обслуговувані зони 11. Видалення відпрацьованого повітря з обслуговуваних зон 11 здійснюється індивідуальними витяжними вентиляційними установками 12 по повітроводам системи витяжної вентиляції 13. При цьому, витяжне повітря перед видаленням в атмосферу поступає у повітро-повітряний теплообмінник (рекуператор) 3. Техніко-економічний результат корисній моделі, що заявляється, полягає в зниженні споживання енергоресурсів системою вентиляції і кондиціонування повітря, а також в підвищенні експлуатаційно-технічних якостей системи. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSystem for ventilation and air conditioning
Автори англійськоюTkachenko Viktor Anatoliiovych
Назва патенту російськоюСистема вентиляции и кондиционирования воздуха
Автори російськоюТкаченко Виктор Анатолиевич
МПК / Мітки
МПК: F24F 12/00
Мітки: система, повітря, вентиляції, кондиціонування
