Кузов вагона з поручнем складача
Номер патенту: 66377
Опубліковано: 26.12.2011
Автори: Гуськов Владімір Івановіч, Афанасьєв Алєксандр Євгєньєвіч, Фьодоров Сєргєй Алєксандровіч, Хілов Іван Андрєєвіч
Формула / Реферат
1. Кузов вагона, що включає раму, бічні і торцеві стінки, з'єднані одна з одною і встановлені на зазначеній рамі, який відрізняється тим, що на торці щонайменше однієї бічної стінки виконані петлі, що є частиною обшивки, на яких встановлений поручень таким чином, що він не виступає над поверхнею бічної стінки.
2. Кузов за п. 1, який відрізняється тим, що поручень виконаний у вигляді щонайменше одного прутка.
3. Кузов за п. 1, який відрізняється тим, що торцева стінка зазначеного кузова має горизонтальні балки, а кузов включає петельні підкріплення, встановлені на зазначених горизонтальних балках в місцях їх стикування з бічними стінками.
4. Кузов за п. 3, який відрізняється тим, що зазначені підкріплення виконані у вигляді кутика.
5. Кузов за п. 1, який відрізняється тим, що на бічній стінці виконані три петлі.
Текст

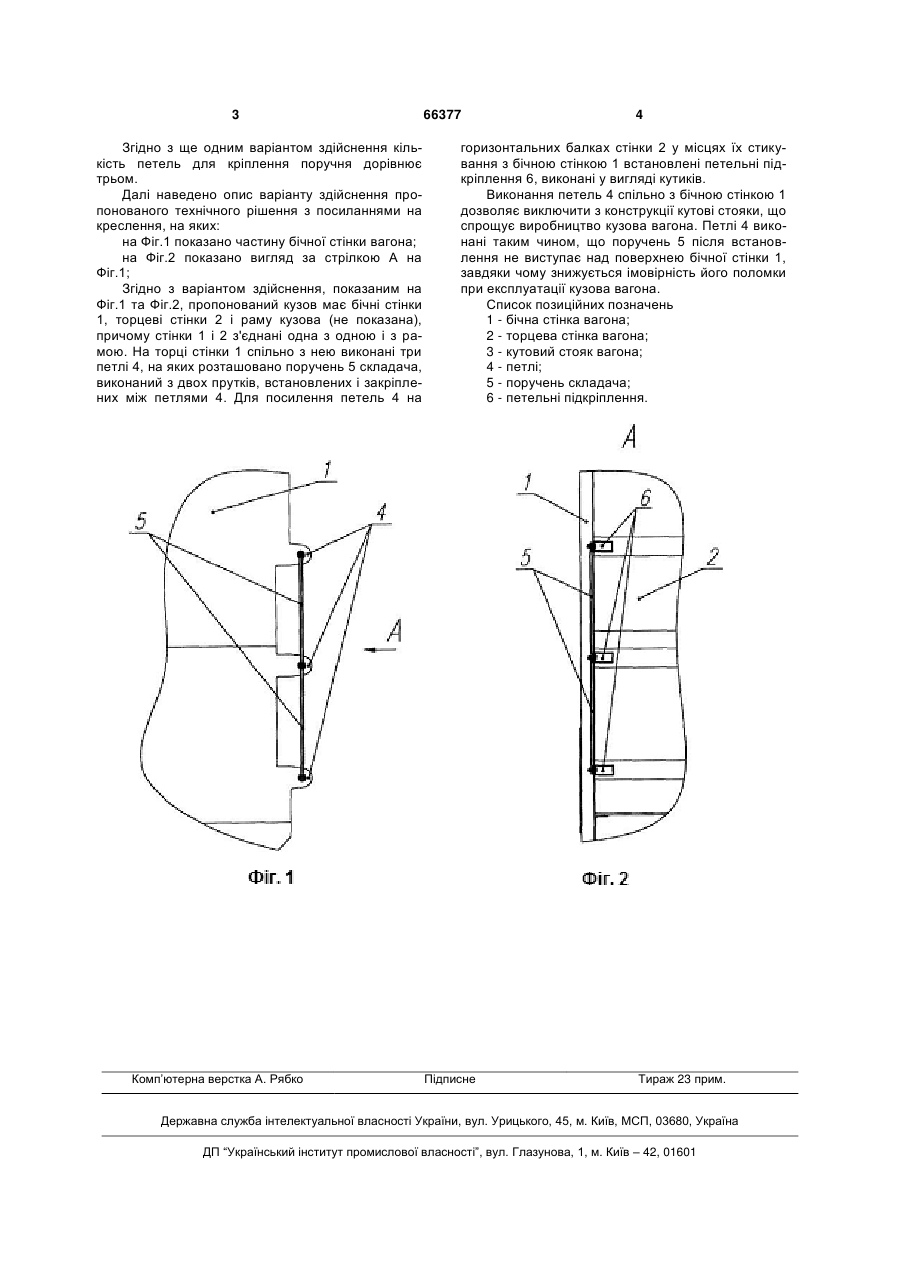

1. Кузов вагона, що включає раму, бічні і торцеві стінки, з'єднані одна з одною і встановлені на зазначеній рамі, який відрізняється тим, що на 3 Згідно з ще одним варіантом здійснення кількість петель для кріплення поручня дорівнює трьом. Далі наведено опис варіанту здійснення пропонованого технічного рішення з посиланнями на креслення, на яких: на Фіг.1 показано частину бічної стінки вагона; на Фіг.2 показано вигляд за стрілкою А на Фіг.1; Згідно з варіантом здійснення, показаним на Фіг.1 та Фіг.2, пропонований кузов має бічні стінки 1, торцеві стінки 2 і раму кузова (не показана), причому стінки 1 і 2 з'єднані одна з одною і з рамою. На торці стінки 1 спільно з нею виконані три петлі 4, на яких розташовано поручень 5 складача, виконаний з двох прутків, встановлених і закріплених між петлями 4. Для посилення петель 4 на Комп’ютерна верстка А. Рябко 66377 4 горизонтальних балках стінки 2 у місцях їх стикування з бічною стінкою 1 встановлені петельні підкріплення 6, виконані у вигляді кутиків. Виконання петель 4 спільно з бічною стінкою 1 дозволяє виключити з конструкції кутові стояки, що спрощує виробництво кузова вагона. Петлі 4 виконані таким чином, що поручень 5 після встановлення не виступає над поверхнею бічної стінки 1, завдяки чому знижується імовірність його поломки при експлуатації кузова вагона. Список позиційних позначень 1 - бічна стінка вагона; 2 - торцева стінка вагона; 3 - кутовий стояк вагона; 4 - петлі; 5 - поручень складача; 6 - петельні підкріплення. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCar body with shunter guard rail
Автори англійськоюKhilov Ivan Andrieievich, Afanasiev Alieksandr Yevhienievich, Huskov Vladimir Ivanovich, Fiodorov Sierhiei Alieksandrovich
Назва патенту російськоюКузов вагона с поручнем составителя
Автори російськоюХилов Иван Андреевич, Афанасьев Александр Евгеньевич, Гуськов Владимир Иванович, Федоров Сергей Александрович
МПК / Мітки
МПК: B61D 17/00
Мітки: поручнем, вагона, складача, кузов
