Копач для коренеплодів

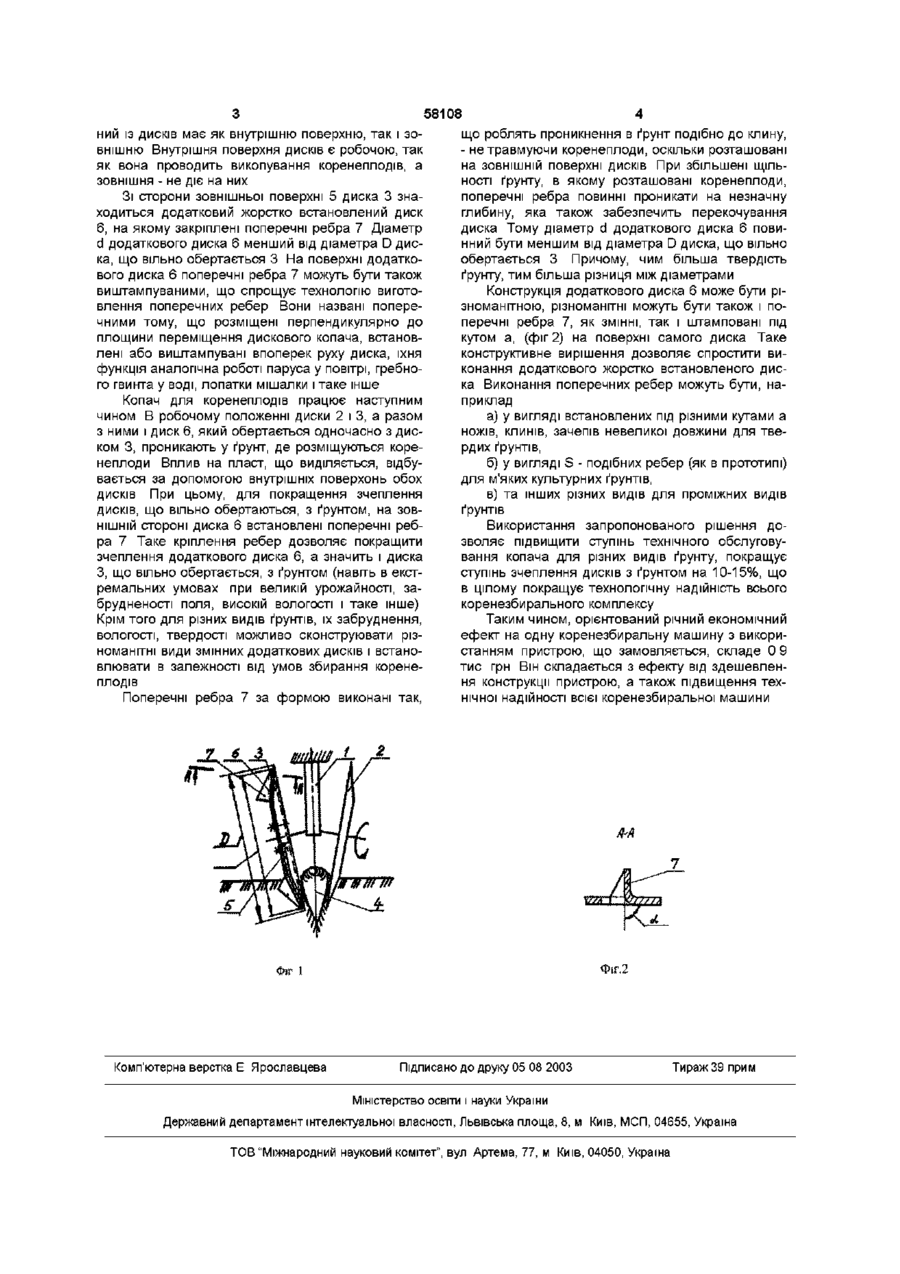

1 Копач для коренеплодів, що містить стійку, на якій закріплено диск, що встановлений з можливістю примусового обертання, і диск, що вільно обертається, який відрізняється тим, що його споряджено додатковим диском з поперечними ребрами, жорстко закріпленим на ЗОВНІШНІЙ поверхні диска, що вільно обертається 2 Копач за п 1, який відрізняється тим, що діаметр додаткового диска менший від діаметра диска, що вільно обертається 3 Копач за п 1, або 2, який відрізняється тим, що поперечні ребра виконані виштампуваними на поверхні додаткового диска Винахід відноситься до сільськогосподарського машинобудування, а саме до робочих органів для збирання коренеплодів і може використовуватись в коренезбиральних машинах ВІДОМІ копачі для коренеплодів, які складаються із встановлених під кутом двох дисків, один з яких встановлений з можливістю примусового, а інший з можливістю вільного обертання (див наприклад а с №1130221, СРСР, М кл A01D 25/04, 1983 р) Недоліком відомого копача є низький ступінь технологічного обслуговування, що в свою чергу потребує конструкторської доробки і перестановки всіх дисків, які знаходяться у виробництві дискових копачів З відомих копачів для коренеплодів найбільш близьким за своєю технічною сутністю є "Копач для коренеплодів", описаний в ас №163459, СРСР, М кл A01D 25/04, 1991 р - прототип Цей копач складається з встановлених під кутом двох дисків, один з яких встановлений з можливістю примусового, а інший, має на ЗОВНІШНІЙ стороні S подібні ребра, з можливістю вільного обертання Недоліком відомого пристрою є складність і низька надійність конструкції дисків В основу винаходу поставлено задачу удосконалити копач для коренеплодів шляхом введення додаткового диска з поперечними ребрами, що забезпечує підвищення ступеня технічного обслуговування всіх копачів, які потребують встанов лення на них поперечних ребер і ступінь зчеплення дисків з ґрунтом Вказана задача досягається тим, що у копачі для коренеплодів, що містить стіку, на якій закріплено диск, що встановлений з можливістю примусового обертання, і диск, що вільно обертається, новим є те, що його споряджено додатковим диском з поперечними ребрами, жорстко закріпленим на ЗОВНІШНІЙ поверхні диска, що вільно обертається Крім того, діаметр додаткового диска може бути меншим від діаметра диска, що вільно обертається, а самі поперечні ребра виконані виштампуваними на поверхні додаткового диска Така конструкція дозволяє значно підвищити ступінь технічного обслуговування копача для коренеплодів, а також дозволить встановити ребра на існуючих конструкціях, без їх демонтажу і переробки Крім того, таке кріплення поперечних ребер дозволяє додатковий диск робити змінним, і змінювати його в залежності від різних агротехнічних умов та інших вимог коренезбирального процесу На фіг 1 зображено копач для коренеплодів, вигляд спереду, на фіг 2 -розріз поперечних ребер, виштампуваних на додатковому диску Копач для коренеплодів складається із стійки 1, на якій закріплений диск 2, що встановлений з можливістю примусового обертання і диск 3, який вільно обертається Обидва диски встановлені вздовж осі 4 Кож 00 о 00 ю 58108 ний із дисків має як внутрішню поверхню, так і зовнішню Внутрішня поверхня дисків є робочою, так як вона проводить викопування коренеплодів, а зовнішня - не діє на них Зі сторони зовнішньої поверхні 5 диска 3 знаходиться додатковий жорстко встановлений диск 6, на якому закріплені поперечні ребра 7 Діаметр d додаткового диска 6 менший від діаметра D диска, що вільно обертається 3 На поверхні додаткового диска 6 поперечні ребра 7 можуть бути також виштампуваними, що спрощує технологію виготовлення поперечних ребер Вони названі поперечними тому, що розміщені перпендикулярно до площини переміщення дискового копача, встановлені або виштампувані впоперек руху диска, їхня функція аналогічна роботі паруса у повітрі, гребного гвинта у воді, лопатки мішалки і таке інше Копач для коренеплодів працює наступним чином В робочому положенні диски 2 і 3, а разом з ними і диск 6, який обертається одночасно з диском 3, проникають у ґрунт, де розміщуються коренеплоди Вплив на пласт, що виділяється, відбувається за допомогою внутрішніх поверхонь обох дисків При цьому, для покращення зчеплення дисків, що вільно обертаються, з ґрунтом, на ЗОВНІШНІЙ стороні диска 6 встановлені поперечні ребра 7 Таке кріплення ребер дозволяє покращити зчеплення додаткового диска 6, а значить і диска З, що вільно обертається, з ґрунтом (навіть в екстремальних умовах при великій урожайності, забрудненості поля, високій вологості і таке інше) Крім того для різних видів ґрунтів, їх забруднення, вологості, твердості можливо сконструювати різноманітні види змінних додаткових дисків і встановлювати в залежності від умов збирання коренеплодів Поперечні ребра 7 за формою виконані так, що роблять проникнення в ґрунт подібно до клину, - не травмуючи коренеплоди, оскільки розташовані на ЗОВНІШНІЙ поверхні дисків При збільшені ЩІЛЬ НОСТІ ґрунту, в якому розташовані коренеплоди, поперечні ребра повинні проникати на незначну глибину, яка також забезпечить перекочування диска Тому діаметр d додаткового диска 6 повинний бути меншим від діаметра D диска, що вільно обертається 3 Причому, чим більша твердість ґрунту, тим більша різниця між діаметрами Конструкція додаткового диска 6 може бути різноманітною, різноманітні можуть бути також і поперечні ребра 7, як ЗМІННІ, так і штамповані під кутом а, (фіг 2) на поверхні самого диска Таке конструктивне вирішення дозволяє спростити виконання додаткового жорстко встановленого диска Виконання поперечних ребер можуть бути, наприклад а) у вигляді встановлених під різними кутами а ножів, клинів, зачепів невеликої довжини для твердих ґрунтів, б) у вигляді S - подібних ребер (як в прототипі) для м'яких культурних ґрунтів, в) та інших різних видів для проміжних видів ґрунтів Використання запропонованого рішення дозволяє підвищити ступінь технічного обслуговування копача для різних видів ґрунту, покращує ступінь зчеплення дисків з ґрунтом на 10-15%, що в цілому покращує технологічну надійність всього коренезбирального комплексу Таким чином, орієнтований річний економічний ефект на одну коренезбиральну машину з використанням пристрою, що замовляється, складе 0 9 тис грн Він складається з ефекту від здешевлення конструкції пристрою, а також підвищення технічної надійності всієї коренезбиральної машини ФІГ.2 Фіг ! Комп'ютерна верстка Е Ярославцева Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
