Швидкорознімне з’єднання

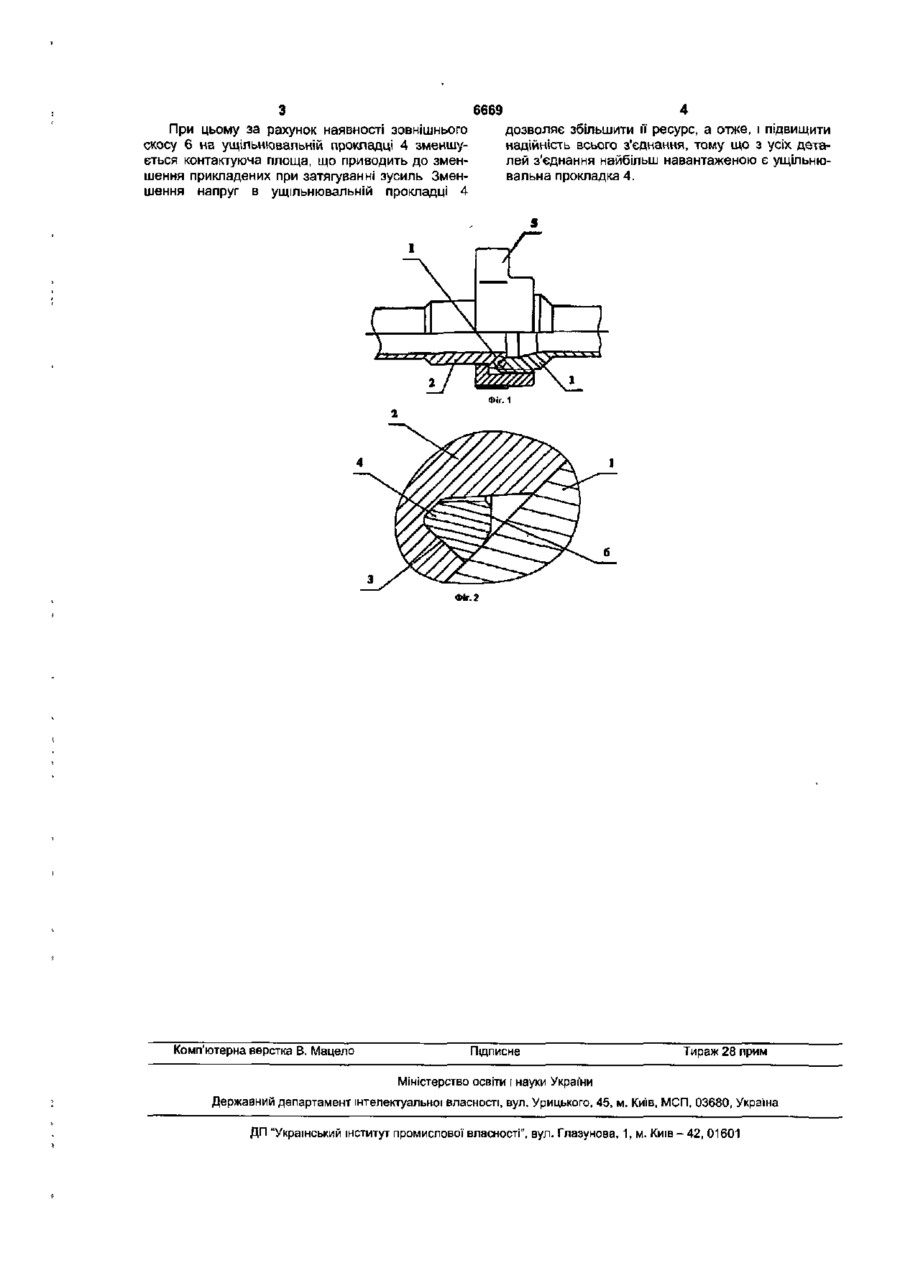

Швидкорознімне з'єднання, що містить штуцер, ніпель з кільцевою канавкою, у якій розташована ущільнювальна прокладка, що контактує зі штуцером, і накидну гайку, яке відрізняється тим, що ущільнювальна прокладка виконана з зовнішнім скосом під кутом до контактуючої поверхні штуцера Корисна модель відноситься до швидкорознімних з'єднань труб о провод ної арматури і може бути застосована для надійного і швидкого монтажу трубопроводів, що працюють під високим тиском. Відоме швидкодіюче з'єднання [див. опис, до а.є. СРСР №1566161, МПК F16L37/00, 1988р.], яке містить дві порожні з'єднувальні деталі з взаємоспряженими торцевими конічними поверхнями і стяжний пристрій. На конічній поверхні охоплюваної деталі виконана кільцева канавка, у якій встановлене еластичне ущільнювальне кільце. Однак, у з'єднаннях трубопроводів високого тиску, експлуатованих у широкому діапазоні температур при багаторазових процесах збирання-розбирання з'єднань гумові ущільнювальні кільця швидко руйнуються, герметичність порушується, що знижує надійність з'єднання. Відомо також з'єднання трубопроводів [див. «Соединение трубопроводов». Справочник : в 2 т. - М1 Издательство стандартов, 1988, т 1, стор.268277], що містить штуцер, ніпель, ущільнювальну прокладку і накидну гайку. У цьому з'єднанні використовується металева ущільнювальна прокладка, однак надійність такого з'єднання трубопроводів невисока, так як його герметичність забезпечується великим контактним тиском по поверхням, які ущільнюються, що вимагає великих зусиль при затягуванні накидної гайки і може привести до руйнування ущільнювальної прокладки, виконаної з металу. удосконалення швидкорознімного з'єднання шляхом зменшення зусиль затягування підвищити надійність Поставлена задача вирішується за рахунок того, що в швидкорознімному з'єднанні, яке містить штуцер, ніпель з кільцевою канавкою, в якій розташована ущільнювальна прокладка, що контактує зі штуцером, і накидну гайку, відповідно до технічного рішення ущільнювальна прокладка виконана з зовнішнім скосом під кутом до контактуючої поверхні штуцера. За рахунок зменшення площі контакту поверхні ущільнювальної прокладки з поверхнею штуцера забезпечується досягнення необхідної герметизації при порівняно невеликих зусиллях затягування, що запобігає небезпеці руйнування ущільнювальної прокладки і забезпечує надійність швидкорознімного з'єднання. На Фіг.1 зображене швидкорознімне з'єднання; на Фіг.2 вузол І на Фіг.1. Швидкорознімне з'єднання містить штуцер 1, ніпель 2 з кільцевою канавкою 3, у якій розташована ущільнювальна прокладка 4, що контактує зі штуцером 1, і накидну гайку 5 Ущільнювальна прокладка 4 виконана з зовнішнім скосом 6. З'єднання працює таким чином. При збиранні з'єднання ніпель 2 вводять у штуцер 1, попередньо установивши в кільцевій канавці 3 ущільнювальну прокладку 4. Потім проводиться нагвинчування накидної гайки 5 на штуцер 1. При затягуванні накидної гайки 5 ущільнювальна прокладка 4 притискається ніпелем 2 до конічної поверхні штуцера 1. В основу корисної моделі поставлена задача О) со СО со 6669 При цьому за рахунок наявності зовнішнього скосу 6 на ущільнювальній прокладці 4 зменшується контактуюча площа, що приводить до зменшення прикладених при затягуванні зусиль Зменшення напруг в ущільнювальній прокладці 4 дозволяє збільшити її ресурс, а отже, і підвищити надійність всього з'єднання, тому що з усіх деталей з'єднання найбільш навантаженою є ущільнювальна прокладка 4. Фіг. 2 Комп'ютерна верстка В. Мацело Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
