Розпилювач рідини

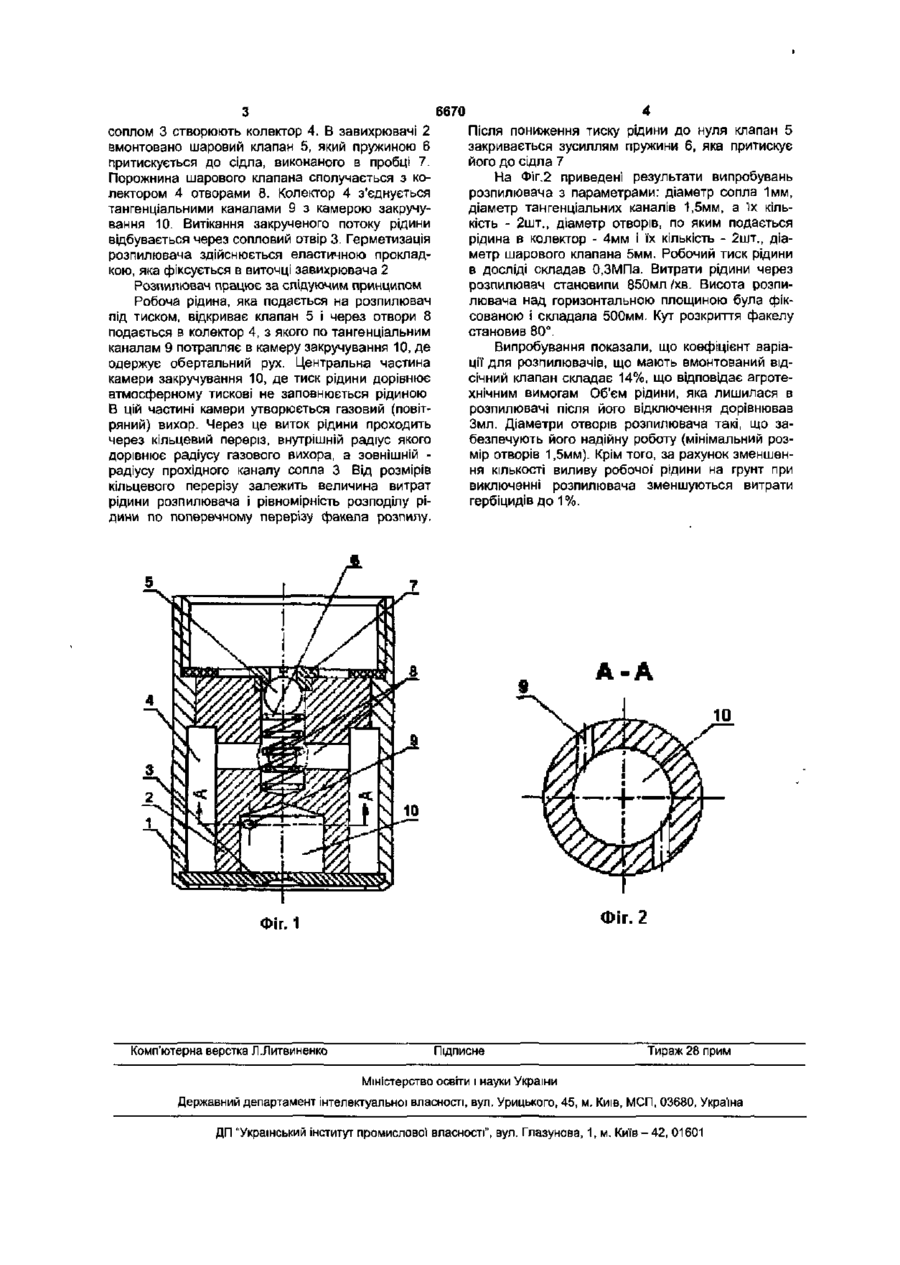

Розпилювач рідини, що має корпус, сопло та завихрювач, який відрізняється тим, що для зни ження впливу на довкілля ядохімікатів, а також економії хімічних препаратів розпилювач виконаний разом з відсічним клапаном, який вмонтовано в завихрювач і складає з ним єдиний конструктивний вузол, причому відсічний клапан може бути будь-якої' відомої конструкції. Корисна модель відноситься до технології розпилювання рідини і може бути використана в сільськогосподарському виробництві та гірничодобувній промисловості. Відомий розпилювач для обприскування рослин [Механизация защиты растений. Справочник. И.Н Белецкий и др. -М., Агропромиздат, 1992, ст.72] з сопловим отвором для виходу рідини в щілину, який формує плоский факел Такий розпилювач для його кріплення на трубопроводі потребує наявності патрубка з влаштованим фільтром та відсічним пристроєм для запобігання викапування рідини після відключення розпилювача. Внутрішній об'єм патрубка в залежності від його конструкції складає 6-8мл. Ця кількість ядохімікатів практично є утраченою. Відомий також розпилювач наприклад, відцентрового типу, до складу якого входять корпус, сопло і завихрювач з тангенціальними каналами підводу рідини. Такий розпилювач також має спеціальний пристрій для монтажу Індивідуального відсічного клапану та особисто розпилювача. А це також веде до збільшення внутрішнього об'єму, в якому залишається робоча рідина після виключення розпилювача Крім того, збільшується вдвічі кількість монтажних операцій при підготовці обприскувача до роботи В цьому випадку потрібно установити на обприскувач не тільки розпилювач, а і відсічний пристрій, що потребує додаткового часу. Найбільш близьким технічним рішенням пристрою ,що заявляється, вибраним як прототип, взято розпилювач для обприскування рослин, представлений в рекламному проспекті "Модерни зированный комплект фирмьіі "Лурмарк" для оборудования опрыскивателя ОП-2000" 1995, бюллетень 61 5/95. Розпилювач складається з накидної гайки, ущільнених між собою соплом та завихрювачем з камерою закручування. Кріплення розпилювача здійснюється на спеціальному тримачі з влаштованим клапаном для запобігання виливу робочої рідини. Внутрішній об'єм такого пристрою складає 8мл. Ознаками, що співпадають з суттєвими в заявленому винаході є корпус, сопло, завихрювач та відсічний пристрій. Недоліками розпилювача-прототипа є наявність спеціального тримача для кріплення розпилювача І відсічного пристрою Цей тримач є акумулятором рідини, яка втрачається в процесі роботи. В основу корисної моделі поставлена задача удосконалення конструкції розпилювача, зменшення кількості виливу робочої рідини на грунт при виключенні розпилювача та зменшення монтажних операцій при підготовці обприскувача до роботи завдяки тому, що розпилювач з відсічним пристроєм складає одне ціле. Поставлена задача вирішується тим, що в розпилювачі, до складу якого входить корпус, сопло та завихрювач конструктивно вмонтовано відсічний клапан, завдяки чому зменшується до мінімума вільний внутрішній об'єм розпилювача Клапан може бути будь якої відомої конструкції. Розпилювач для обприскування рослин зображений на Фіг.1-поперечний розріз, та Фіг.2-вид по А-А. Розпилювач для обприскування рослин складається з корпусу 1, який з завихрювачем 2 та
