Температуро-вогнезахисне покриття

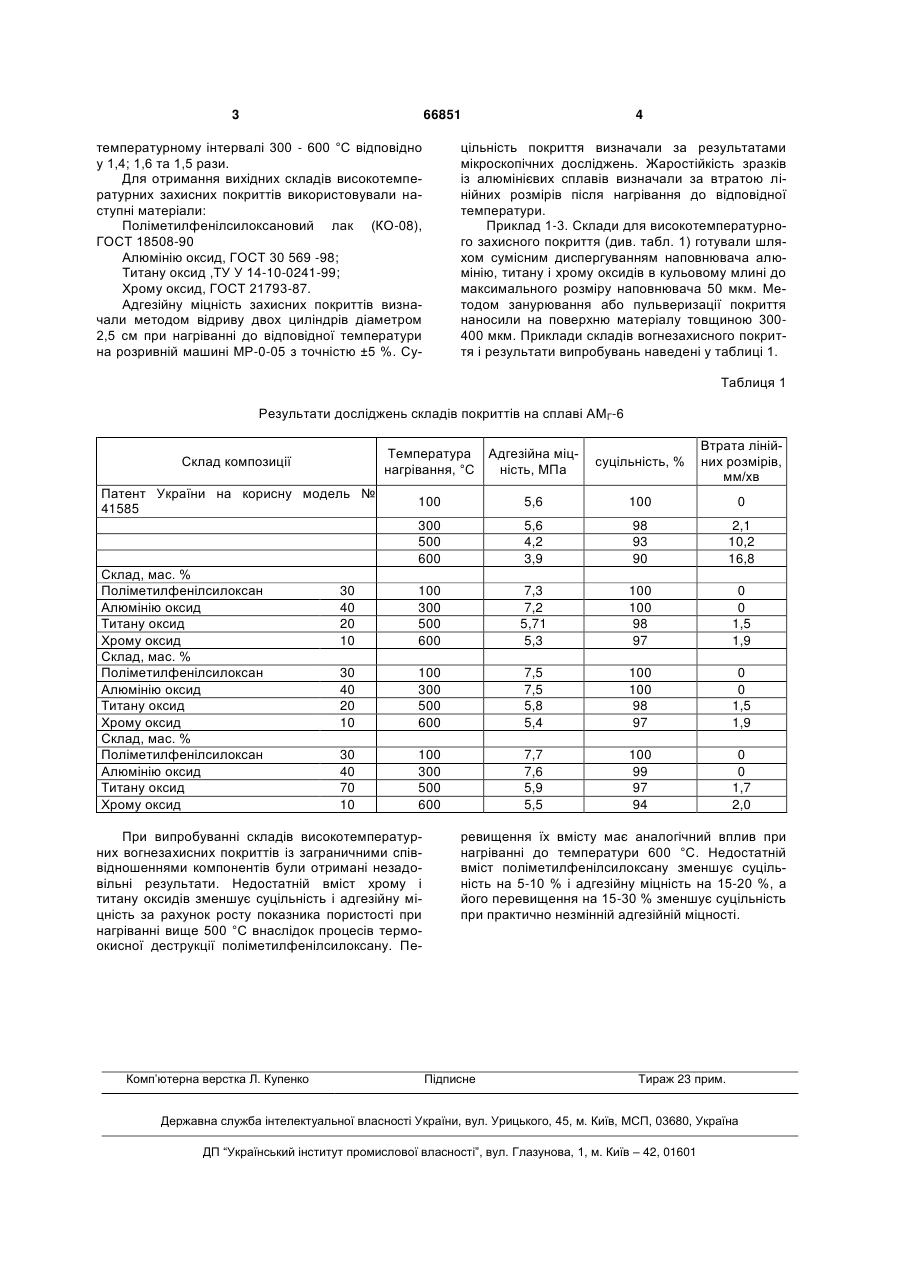

Температуро- та вогнезахисне покриття, яке містить полісилоксан, алюмінію оксид, яке відріз 3 66851 температурному інтервалі 300 - 600 °С відповідно у 1,4; 1,6 та 1,5 рази. Для отримання вихідних складів високотемпературних захисних покриттів використовували наступні матеріали: Поліметилфенілсилоксановий лак (КО-08), ГОСТ 18508-90 Алюмінію оксид, ГОСТ 30 569 -98; Титану оксид ,ТУ У 14-10-0241-99; Хрому оксид, ГОСТ 21793-87. Адгезійну міцність захисних покриттів визначали методом відриву двох циліндрів діаметром 2,5 см при нагріванні до відповідної температури на розривній машині МР-0-05 з точністю ±5 %. Су 4 цільність покриття визначали за результатами мікроскопічних досліджень. Жаростійкість зразків із алюмінієвих сплавів визначали за втратою лінійних розмірів після нагрівання до відповідної температури. Приклад 1-3. Склади для високотемпературного захисного покриття (див. табл. 1) готували шляхом сумісним диспергуванням наповнювача алюмінію, титану і хрому оксидів в кульовому млині до максимального розміру наповнювача 50 мкм. Методом занурювання або пульверизації покриття наносили на поверхню матеріалу товщиною 300400 мкм. Приклади складів вогнезахисного покриття і результати випробувань наведені у таблиці 1. Таблиця 1 Результати досліджень складів покриттів на сплаві АМГ-6 Склад композиції Температура нагрівання, °С Адгезійна міцність, МПа суцільність, % Втрата лінійних розмірів, мм/хв Патент України на корисну модель № 41585 100 5,6 100 0 300 500 600 5,6 4,2 3,9 98 93 90 2,1 10,2 16,8 30 40 20 10 100 300 500 600 7,3 7,2 5,71 5,3 100 100 98 97 0 0 1,5 1,9 30 40 20 10 100 300 500 600 7,5 7,5 5,8 5,4 100 100 98 97 0 0 1,5 1,9 30 40 70 10 100 300 500 600 7,7 7,6 5,9 5,5 100 99 97 94 0 0 1,7 2,0 Склад, мас. % Поліметилфенілсилоксан Алюмінію оксид Титану оксид Хрому оксид Склад, мас. % Поліметилфенілсилоксан Алюмінію оксид Титану оксид Хрому оксид Склад, мас. % Поліметилфенілсилоксан Алюмінію оксид Титану оксид Хрому оксид При випробуванні складів високотемпературних вогнезахисних покриттів із заграничними співвідношеннями компонентів були отримані незадовільні результати. Недостатній вміст хрому і титану оксидів зменшує суцільність і адгезійну міцність за рахунок росту показника пористості при нагріванні вище 500 °С внаслідок процесів термоокисної деструкції поліметилфенілсилоксану. Пе Комп’ютерна верстка Л. Купенко ревищення їх вмісту має аналогічний вплив при нагріванні до температури 600 °С. Недостатній вміст поліметилфенілсилоксану зменшує суцільність на 5-10 % і адгезійну міцність на 15-20 %, а його перевищення на 15-30 % зменшує суцільність при практично незмінній адгезійній міцності. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
