Голка в’язальної машини
Номер патенту: 66926
Опубліковано: 25.01.2012
Формула / Реферат
1. Голка в'язальної машини, що містить стрижень з крючком і язичком на одному його кінці та хвостовик з уступом на другому його кінці, яка відрізняється тим, що по обидві сторони уступу хвостовик має вибірки, причому уступ та вибірки розділені перегородками, рівними ширині хвостовика.
2. Голка в'язальної машини за п. 1, яка відрізняється тим, що уступ та вибірки мають розміри, що вибираються із умови:
a=(0,8…1,0)h; l=(0,3…0,5)b; с=(0,4...0,5)h,
де
а - ширина вибірки;
h - ширина уступу;
l - глибина уступу чи вибірки;
b - ширина хвостовика;
с - перегородка між уступом та вибіркою.
Текст

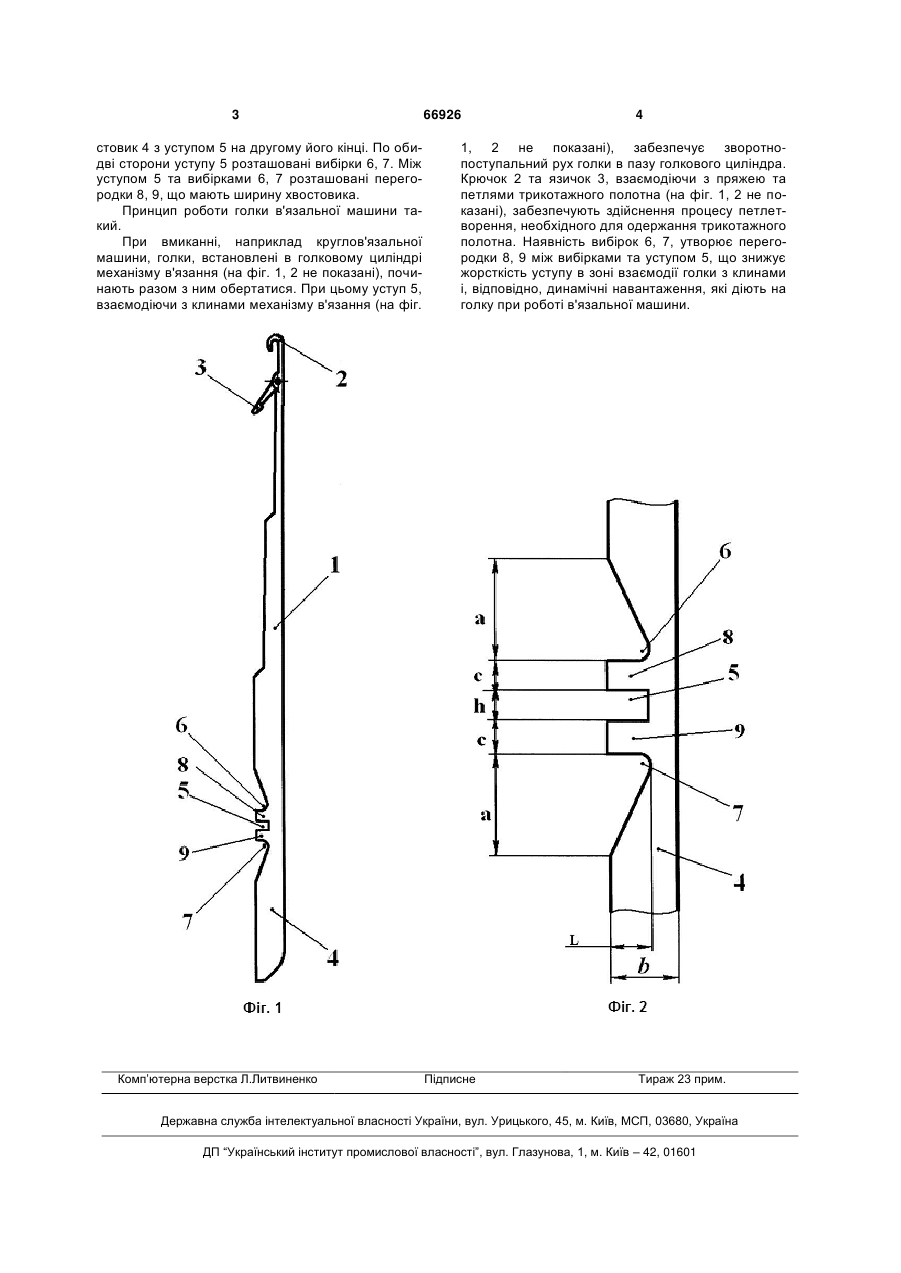

1. Голка в'язальної машини, що містить стрижень з крючком і язичком на одному його кінці та хвостовик з уступом на другому його кінці, яка відрізняється тим, що по обидві сторони уступу хво 3 стовик 4 з уступом 5 на другому його кінці. По обидві сторони уступу 5 розташовані вибірки 6, 7. Між уступом 5 та вибірками 6, 7 розташовані перегородки 8, 9, що мають ширину хвостовика. Принцип роботи голки в'язальної машини такий. При вмиканні, наприклад круглов'язальної машини, голки, встановлені в голковому циліндрі механізму в'язання (на фіг. 1, 2 не показані), починають разом з ним обертатися. При цьому уступ 5, взаємодіючи з клинами механізму в'язання (на фіг. Комп’ютерна верстка Л.Литвиненко 66926 4 1, 2 не показані), забезпечує зворотнопоступальний рух голки в пазу голкового циліндра. Крючок 2 та язичок 3, взаємодіючи з пряжею та петлями трикотажного полотна (на фіг. 1, 2 не показані), забезпечують здійснення процесу петлетворення, необхідного для одержання трикотажного полотна. Наявність вибірок 6, 7, утворює перегородки 8, 9 між вибірками та уступом 5, що знижує жорсткість уступу в зоні взаємодії голки з клинами і, відповідно, динамічні навантаження, які діють на голку при роботі в'язальної машини. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюNeedle of a knitting machine
Автори англійськоюPipa Borys Fedorovych, Pleshko Serhii Anatoliiovych
Назва патенту російськоюИгла вязальной машины
Автори російськоюПипа Борис Федорович, Плешко Сергей Анатолиевич
МПК / Мітки
МПК: D04B 15/04
Мітки: машини, голка, в'язальної
