Механізм накатування полотна круглов’язальної машини

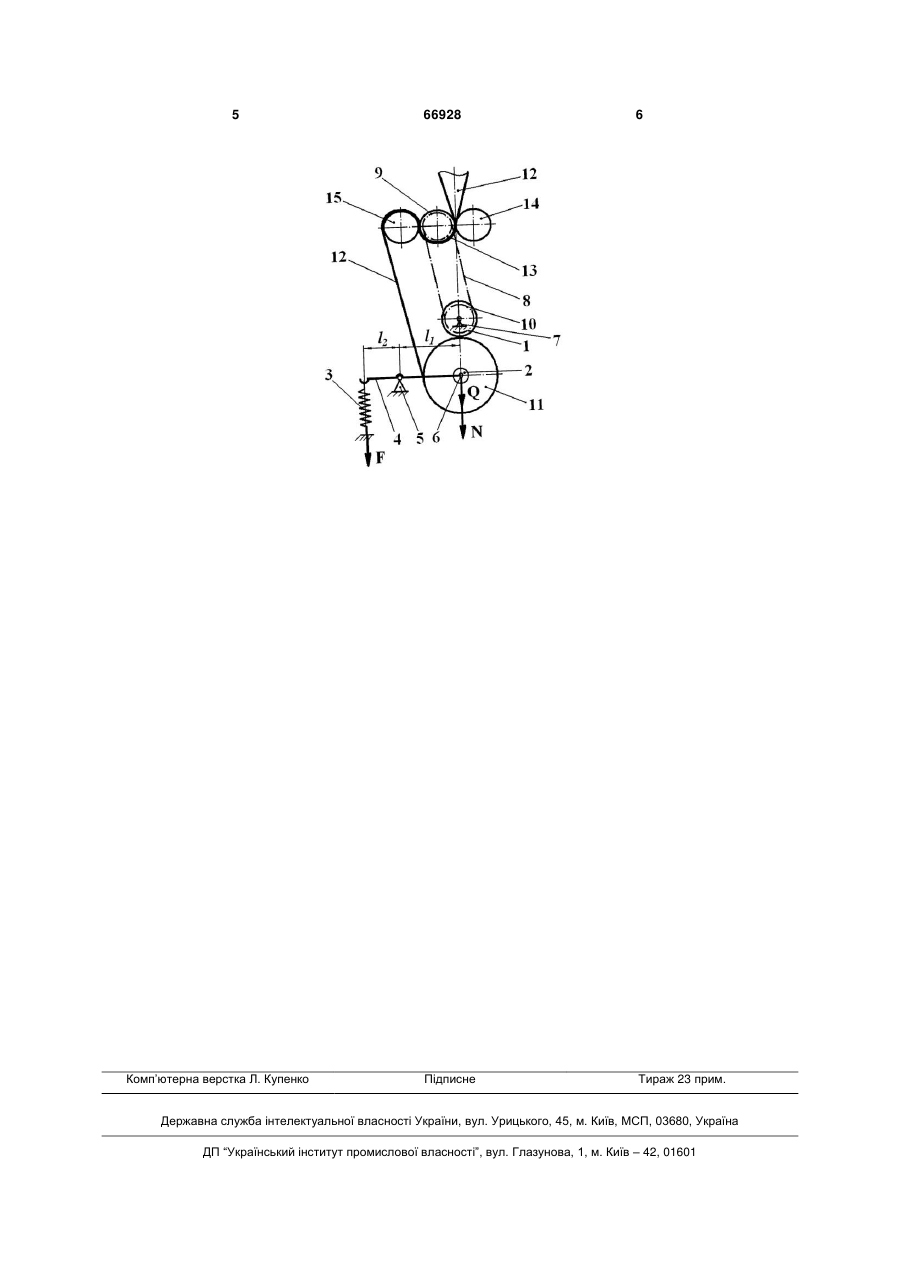

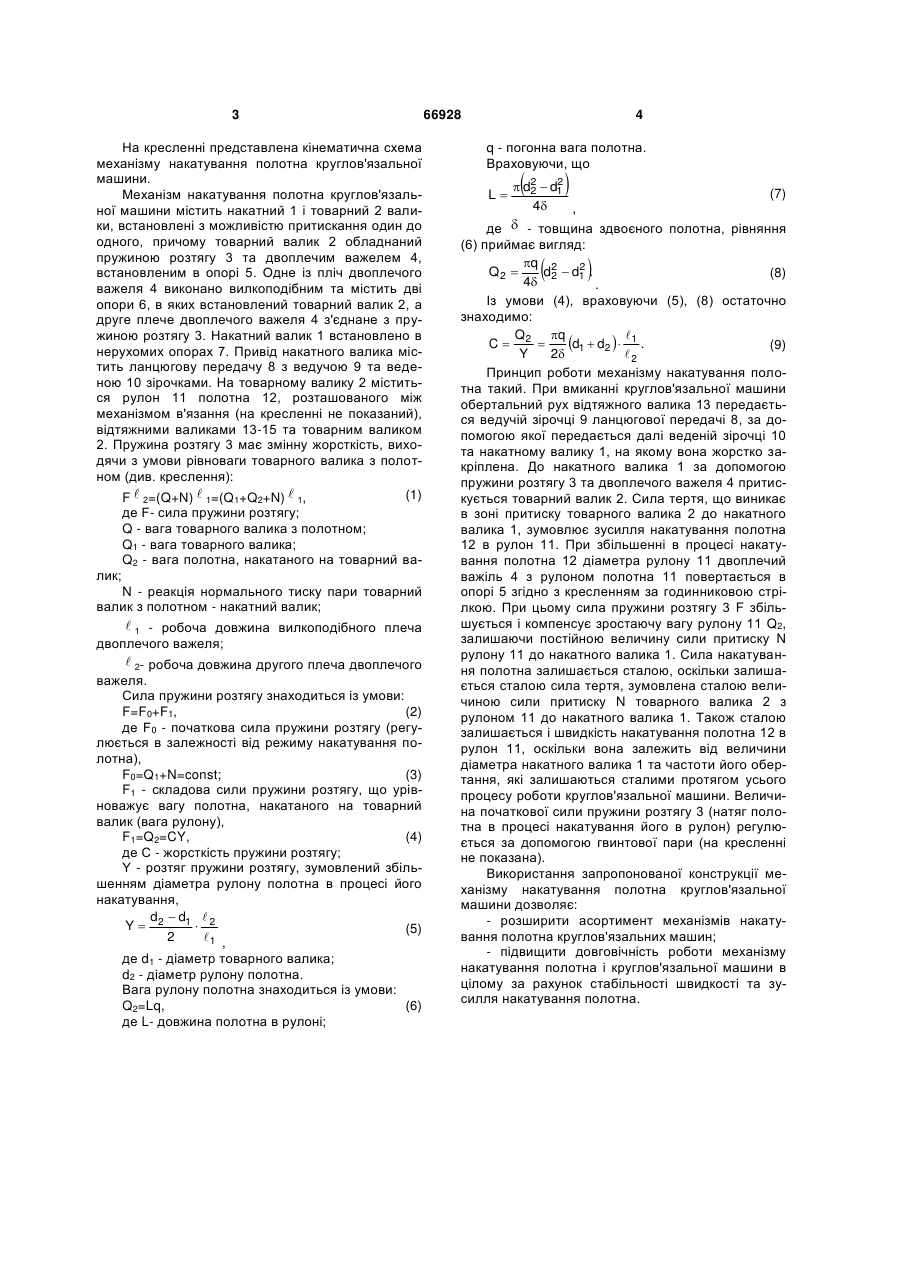

1. Механізм накатування полотна круглов'язальної машини, що містить накатний і товарний 3 На кресленні представлена кінематична схема механізму накатування полотна круглов'язальної машини. Механізм накатування полотна круглов'язальної машини містить накатний 1 і товарний 2 валики, встановлені з можливістю притискання один до одного, причому товарний валик 2 обладнаний пружиною розтягу 3 та двоплечим важелем 4, встановленим в опорі 5. Одне із пліч двоплечого важеля 4 виконано вилкоподібним та містить дві опори 6, в яких встановлений товарний валик 2, а друге плече двоплечого важеля 4 з'єднане з пружиною розтягу 3. Накатний валик 1 встановлено в нерухомих опорах 7. Привід накатного валика містить ланцюгову передачу 8 з ведучою 9 та веденою 10 зірочками. На товарному валику 2 міститься рулон 11 полотна 12, розташованого між механізмом в'язання (на кресленні не показаний), відтяжними валиками 13-15 та товарним валиком 2. Пружина розтягу 3 має змінну жорсткість, виходячи з умови рівноваги товарного валика з полотном (див. креслення): (1) F  2=(Q+N)  1=(Q1+Q2+N)  1, де F- сила пружини розтягу; Q - вага товарного валика з полотном; Q1 - вага товарного валика; Q2 - вага полотна, накатаного на товарний валик; N - реакція нормального тиску пари товарний валик з полотном - накатний валик;  1 - робоча довжина вилкоподібного плеча двоплечого важеля;  2- робоча довжина другого плеча двоплечого важеля. Сила пружини розтягу знаходиться із умови: F=F0+F1, (2) де F0 - початкова сила пружини розтягу (регулюється в залежності від режиму накатування полотна), F0=Q1+N=const; (3) F1 - складова сили пружини розтягу, що урівноважує вагу полотна, накатаного на товарний валик (вага рулону), F1=Q2=CY, (4) де С - жорсткість пружини розтягу; Υ - розтяг пружини розтягу, зумовлений збільшенням діаметра рулону полотна в процесі його накатування, d  d1  2 Y 2  (5) 2 1 , де d1 - діаметр товарного валика; d2 - діаметр рулону полотна. Вага рулону полотна знаходиться із умови: Q2=Lq, (6) де L- довжина полотна в рулоні; 66928 4 q - погонна вага полотна. Враховуючи, що   2  d2  d1 2 (7) 4 , де  - товщина здвоєного полотна, рівняння (6) приймає вигляд: q 2 2 Q2  d2  d1 . (8) 4 . Із умови (4), враховуючи (5), (8) остаточно знаходимо: Q q d1  d2   1 . C 2  (9) Y 2 2 Принцип роботи механізму накатування полотна такий. При вмиканні круглов'язальної машини обертальний рух відтяжного валика 13 передається ведучій зірочці 9 ланцюгової передачі 8, за допомогою якої передається далі веденій зірочці 10 та накатному валику 1, на якому вона жорстко закріплена. До накатного валика 1 за допомогою пружини розтягу 3 та двоплечого важеля 4 притискується товарний валик 2. Сила тертя, що виникає в зоні притиску товарного валика 2 до накатного валика 1, зумовлює зусилля накатування полотна 12 в рулон 11. При збільшенні в процесі накатування полотна 12 діаметра рулону 11 двоплечий важіль 4 з рулоном полотна 11 повертається в опорі 5 згідно з кресленням за годинниковою стрілкою. При цьому сила пружини розтягу 3 F збільшується і компенсує зростаючу вагу рулону 11 Q2, залишаючи постійною величину сили притиску N рулону 11 до накатного валика 1. Сила накатування полотна залишається сталою, оскільки залишається сталою сила тертя, зумовлена сталою величиною сили притиску N товарного валика 2 з рулоном 11 до накатного валика 1. Також сталою залишається і швидкість накатування полотна 12 в рулон 11, оскільки вона залежить від величини діаметра накатного валика 1 та частоти його обертання, які залишаються сталими протягом усього процесу роботи круглов'язальної машини. Величина початкової сили пружини розтягу 3 (натяг полотна в процесі накатування його в рулон) регулюється за допомогою гвинтової пари (на кресленні не показана). Використання запропонованої конструкції механізму накатування полотна круглов'язальної машини дозволяє: - розширити асортимент механізмів накатування полотна круглов'язальних машин; - підвищити довговічність роботи механізму накатування полотна і круглов'язальної машини в цілому за рахунок стабільності швидкості та зусилля накатування полотна. L   5 Комп’ютерна верстка Л. Купенко 66928 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
