З’єднувальна ланка для круглоланкового ланцюга
Номер патенту: 66932
Опубліковано: 25.01.2012
Автори: Ковальчук Олександр Миколайович, Бережний Роман Анатолійович, Висоцький Геннадій Васильович, Котенко Анатолій Іванович
Формула / Реферат
З'єднувальна ланка для круглоланкового ланцюга, що містить дві U-подібних напівланки, замок, що з'єднує напівланки, а кожна напівланка включає надійний елемент з'єднання один з одним і з'єднувальна ланка типу "серга" з паралельними кінцями має у місці з'єднання з круглоланковим ланцюгом циліндричну форму з точковим контактом з ланкою круглоланкового ланцюга, яка відрізняється тим, що з'єднувальна ланка в місці з'єднання з круглоланковим ланцюгом виконана у вигляді фасонної форми з кривизною, що більше радіуса циліндричної форми ланки круглоланкового ланцюга, і з можливістю двоточкового контакту.
Текст

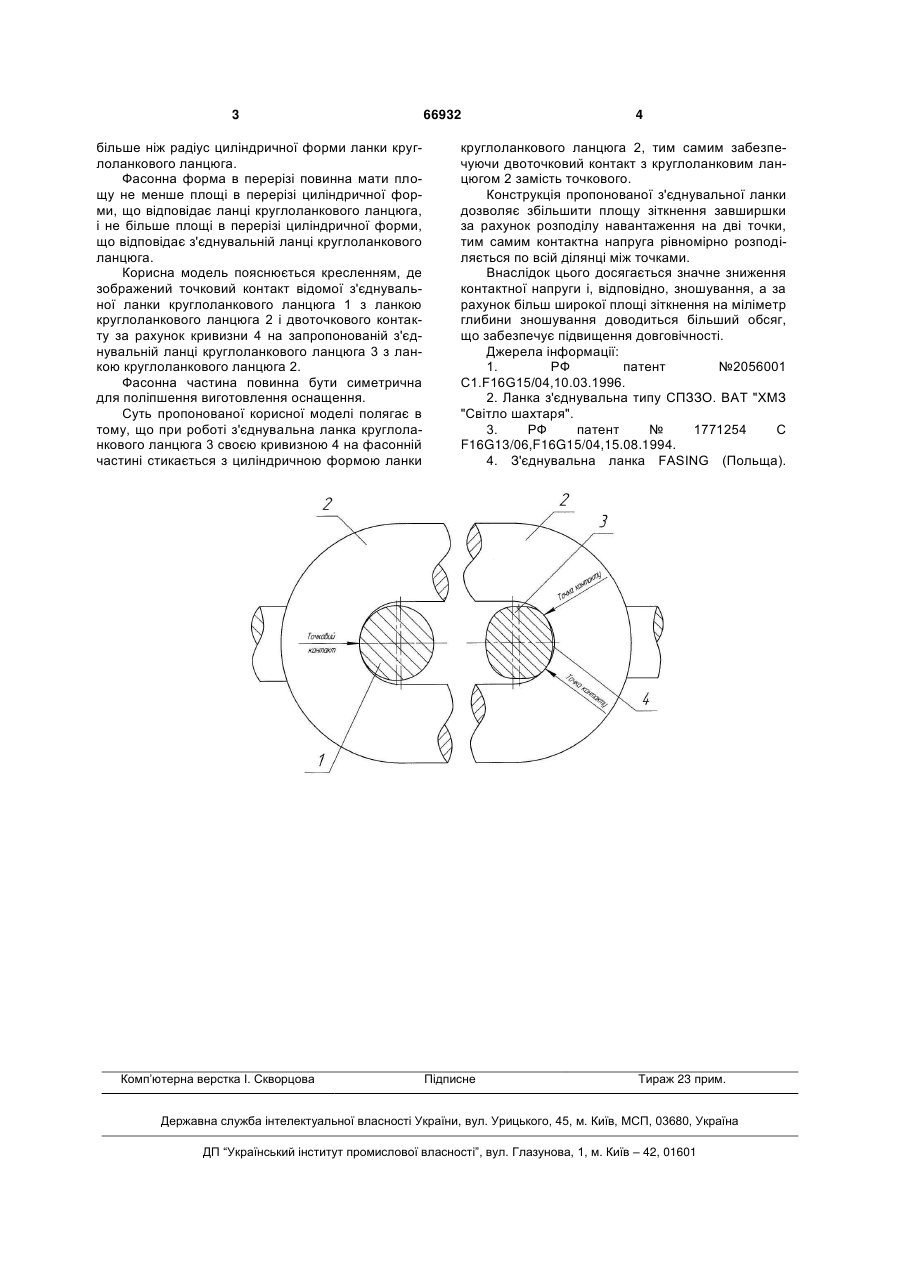

З'єднувальна ланка для круглоланкового ланцюга, що містить дві U-подібних напівланки, замок, 3 більше ніж радіус циліндричної форми ланки круглоланкового ланцюга. Фасонна форма в перерізі повинна мати площу не менше площі в перерізі циліндричної форми, що відповідає ланці круглоланкового ланцюга, і не більше площі в перерізі циліндричної форми, що відповідає з'єднувальній ланці круглоланкового ланцюга. Корисна модель пояснюється кресленням, де зображений точковий контакт відомої з'єднувальної ланки круглоланкового ланцюга 1 з ланкою круглоланкового ланцюга 2 і двоточкового контакту за рахунок кривизни 4 на запропонованій з'єднувальній ланці круглоланкового ланцюга 3 з ланкою круглоланкового ланцюга 2. Фасонна частина повинна бути симетрична для поліпшення виготовлення оснащення. Суть пропонованої корисної моделі полягає в тому, що при роботі з'єднувальна ланка круглоланкового ланцюга 3 своєю кривизною 4 на фасонній частині стикається з циліндричною формою ланки Комп’ютерна верстка І. Скворцова 66932 4 круглоланкового ланцюга 2, тим самим забезпечуючи двоточковий контакт з круглоланковим ланцюгом 2 замість точкового. Конструкція пропонованої з'єднувальної ланки дозволяє збільшити площу зіткнення завширшки за рахунок розподілу навантаження на дві точки, тим самим контактна напруга рівномірно розподіляється по всій ділянці між точками. Внаслідок цього досягається значне зниження контактної напруги і, відповідно, зношування, а за рахунок більш широкої площі зіткнення на міліметр глибини зношування доводиться більший обсяг, що забезпечує підвищення довговічності. Джерела інформації: 1. РФ патент №2056001 С1.F16G15/04,10.03.1996. 2. Ланка з'єднувальна типу СПЗЗО. ВАТ "ХМЗ "Світло шахтаря". 3. РФ патент № 1771254 С F16G13/06,F16G15/04,15.08.1994. 4. З'єднувальна ланка FASING (Польща). Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
