Зірочка для круглоланкового ланцюга

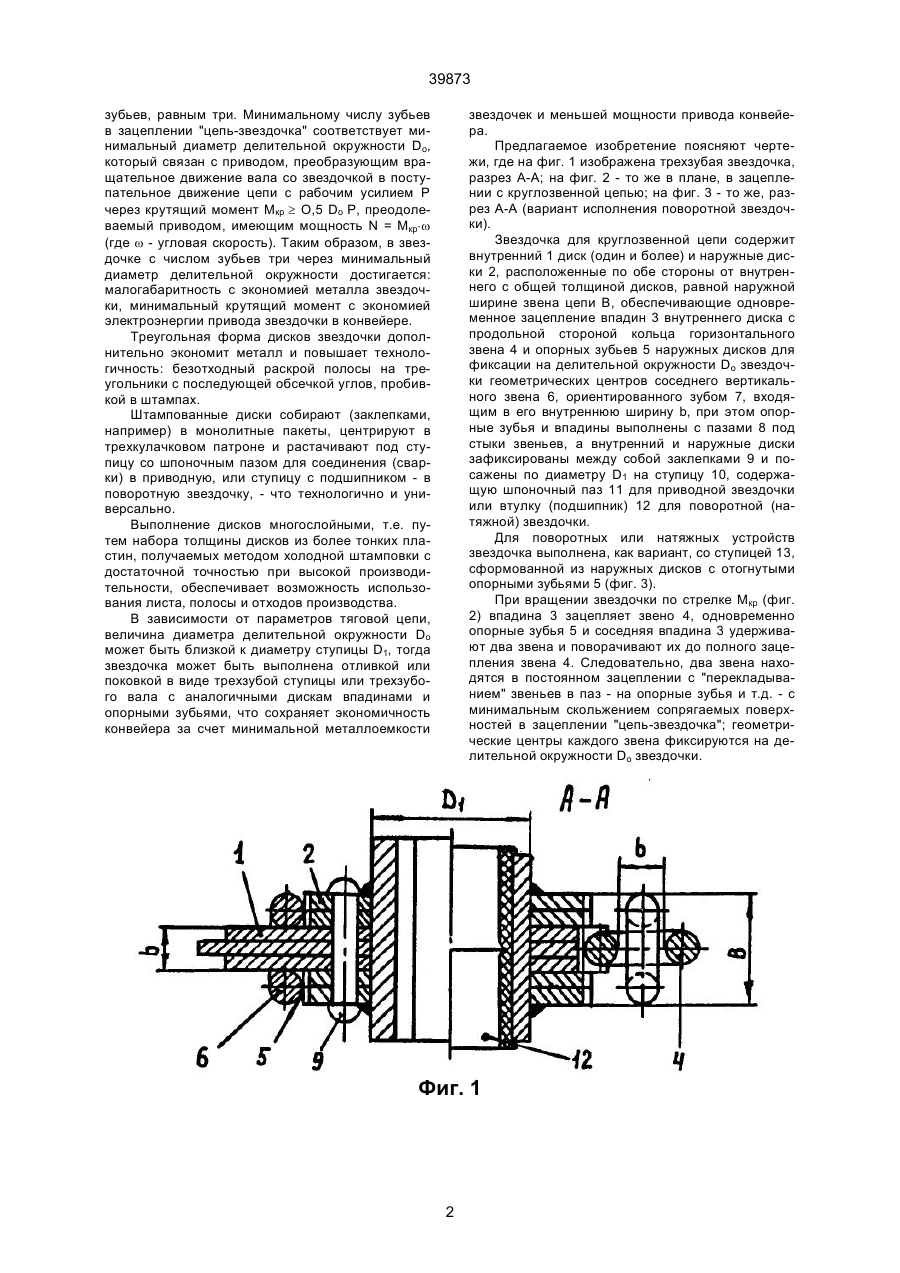

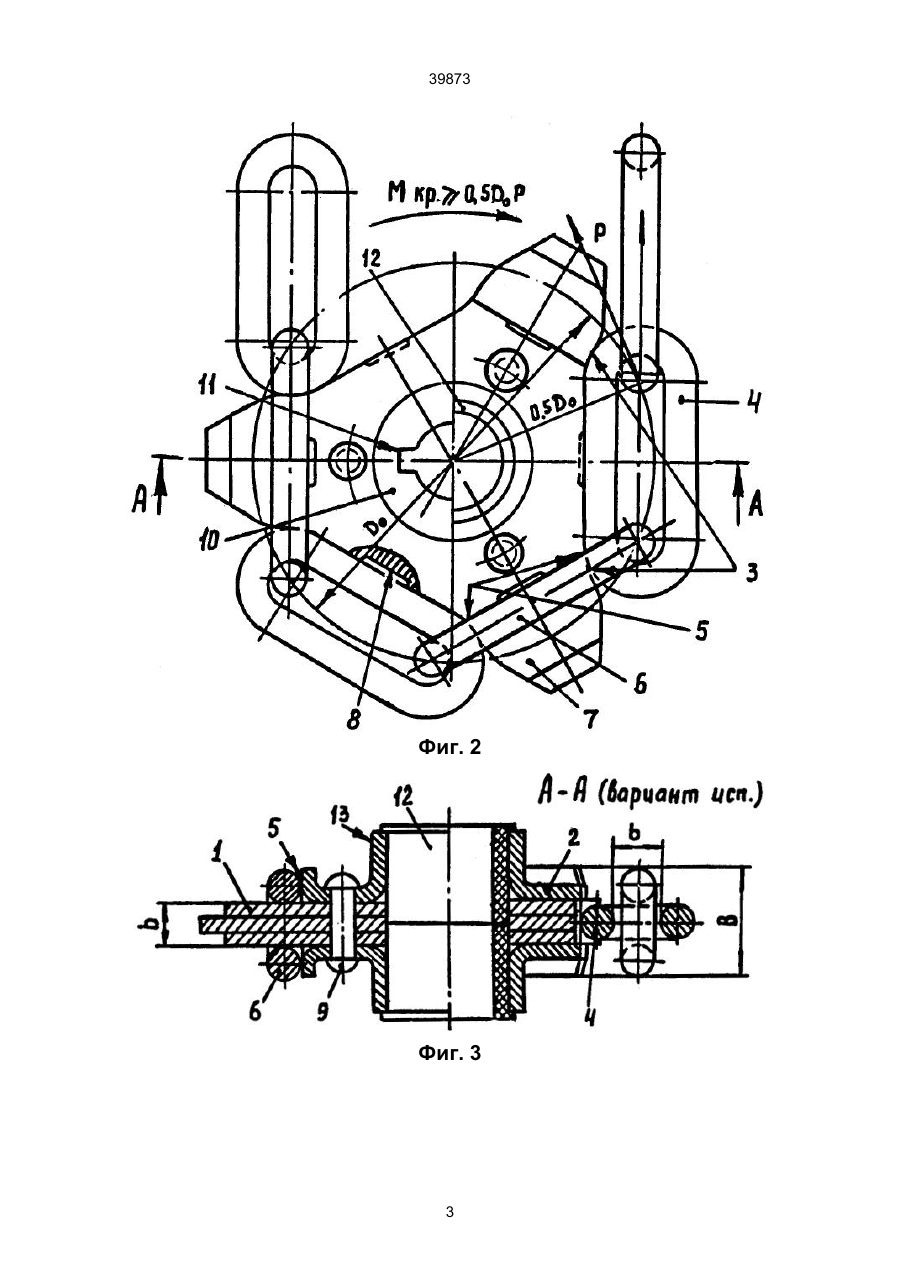

1. Звездочка для круглозвенной цепи, содержащая соединенные между собой зубчатые внутренний и наружные диски, расположенные по обе стороны от внутреннего, отличающаяся тем, что внутренний и наружные диски выполнены с минимальным числом зубьев, равным трем, при этом 39873 звездочек и меньшей мощности привода конвейера. Предлагаемое изобретение поясняют чертежи, где на фиг. 1 изображена трехзубая звездочка, разрез А-А; на фиг. 2 - то же в плане, в зацеплении с круглозвенной цепью; на фиг. 3 - то же, разрез А-А (вариант исполнения поворотной звездочки). Звездочка для круглозвенной цепи содержит внутренний 1 диск (один и более) и наружные диски 2, расположенные по обе стороны от внутреннего с общей толщиной дисков, равной наружной ширине звена цепи В, обеспечивающие одновременное зацепление впадин 3 внутреннего диска с продольной стороной кольца горизонтального звена 4 и опорных зубьев 5 наружных дисков для фиксации на делительной окружности Dо звездочки геометрических центров соседнего вертикального звена 6, ориентированного зубом 7, входящим в его внутреннюю ширину b, при этом опорные зубья и впадины выполнены с пазами 8 под стыки звеньев, а внутренний и наружные диски зафиксированы между собой заклепками 9 и посажены по диаметру D1 на ступицу 10, содержащую шпоночный паз 11 для приводной звездочки или втулку (подшипник) 12 для поворотной (натяжной) звездочки. Для поворотных или натяжных устройств звездочка выполнена, как вариант, со ступицей 13, сформованной из наружных дисков с отогнутыми опорными зубьями 5 (фиг. 3). При вращении звездочки по стрелке Мкр (фиг. 2) впадина 3 зацепляет звено 4, одновременно опорные зубья 5 и соседняя впадина 3 удерживают два звена и поворачивают их до полного зацепления звена 4. Следовательно, два звена находятся в постоянном зацеплении с "перекладыванием" звеньев в паз - на опорные зубья и т.д. - с минимальным скольжением сопрягаемых поверхностей в зацеплении "цепь-звездочка"; геометрические центры каждого звена фиксируются на делительной окружности Do звездочки. зубьев, равным три. Минимальному числу зубьев в зацеплении "цепь-звездочка" соответствует минимальный диаметр делительной окружности Do, который связан с приводом, преобразующим вращательное движение вала со звездочкой в поступательное движение цепи с рабочим усилием Р через крутящий момент Мкр ³ О,5 Do Р, преодолеваемый приводом, имеющим мощность N = Мкр×w (где w - угловая скорость). Таким образом, в звездочке с числом зубьев три через минимальный диаметр делительной окружности достигается: малогабаритность с экономией металла звездочки, минимальный крутящий момент с экономией электроэнергии привода звездочки в конвейере. Треугольная форма дисков звездочки дополнительно экономит металл и повышает технологичность: безотходный раскрой полосы на треугольники с последующей обсечкой углов, пробивкой в штампах. Штампованные диски собирают (заклепками, например) в монолитные пакеты, центрируют в трехкулачковом патроне и растачивают под ступицу со шпоночным пазом для соединения (сварки) в приводную, или ступицу с подшипником - в поворотную звездочку, - что технологично и универсально. Выполнение дисков многослойными, т.е. путем набора толщины дисков из более тонких пластин, получаемых методом холодной штамповки с достаточной точностью при высокой производительности, обеспечивает возможность использования листа, полосы и отходов производства. В зависимости от параметров тяговой цепи, величина диаметра делительной окружности Do может быть близкой к диаметру ступицы D1, тогда звездочка может быть выполнена отливкой или поковкой в виде трехзубой ступицы или трехзубого вала с аналогичными дискам впадинами и опорными зубьями, что сохраняет экономичность конвейера за счет минимальной металлоемкости Фиг. 1 2 39873 Фиг. 2 Фиг. 3 3 39873 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
