Пристрій для кріплення скребка до круглоланкового ланцюга скребкового конвеєра

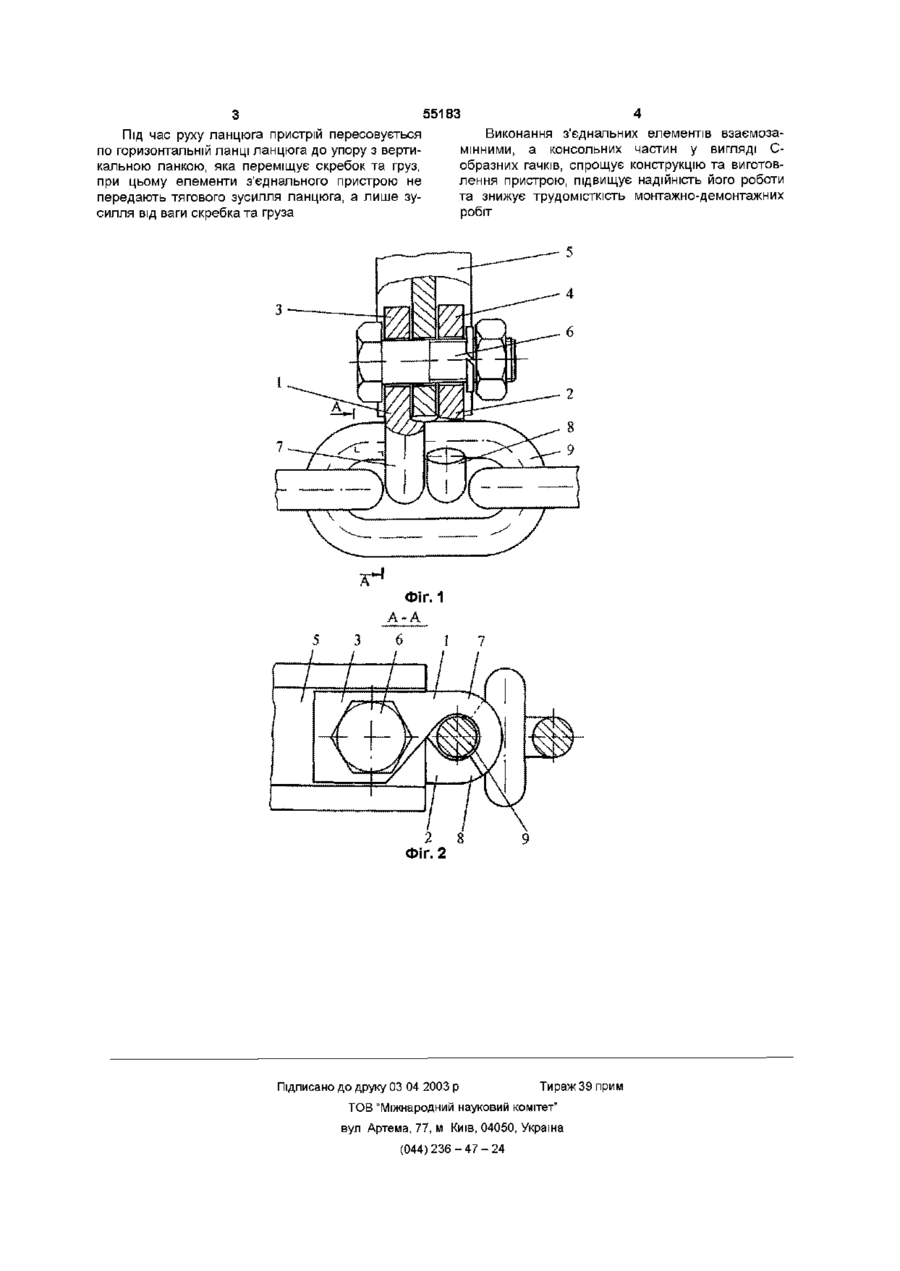

Пристрій для кріплення скребка до круглоланкового ланцюга скребкового конвеєра, який містить два зєднувальні елементи, виконані з паралельно розташованими провушинами, які охоплюють кінець скребка і зв'язані з ним за допомогою болтового з'єднання, та з консольними частинами, який відрізняється тим, що з'єднувальні елементи виконані взаємозамінними, а консольні частини мають вигляд С - подібних гачків, які не входять у зачеплення один з одним і охоплюють ближню до скребка частину горизонтальної ланки ланцюга Винахід відноситься до галузі промислового безперервного транспорту, а саме, до конструкції з'єднальних пристроїв скребка та круглоланкового ланцюга і може бути використаний у тих галузях народного господарства, де застосовуються скребкові конвейєра, наприклад, у вугільній промисловості Відомий пристрій для кріплення скребка до круглоланкового ланцюга скребкового конвейєра, який містить два з'єднальні елемента, виконані з паралельно розташованими провушинами, які охоплюють кінець скребка і зв'язані з ним за допомогою болтового з'єднання, та з консольними частинами [Авторское свидетельство СССР № 1528701, кл В 65 G 19/24, 1988] Недоліками цього пристрою є складність конструкції консольних частин з'єднальних елементів Внаслідок чого ускладнюється виготовлення пристрою, знижується надійність його роботи та збільшується трудомісткість монтажу (демонтажу) скребків до ланцюга В основу винаходу покладено завдання вдосконалення пристрою для кріплення скребка до круглоланкового ланцюга скребкового конвейєра, в якому нове виконання консольних частин з'єднальних елементів дозволяє їм бути взаємозамінними і, за рахунок цього, спрощується виготовлення, підвищується надійність його роботи та знижується трудомісткість монтажно-демонтажних робіт Поставлена задача вирішується тим, що в пристрою для кріплення скребка до круглоланко вого ланцюга скребкового конвейєра, який містить два з'єднальні елемента, виконані з паралельно розташованими провушинами, які охоплюють кінець скребка і зв'язані з ним за допомогою болтового з'єднання, та з консольними частинами, ВІДПОВІДНО до винаходу, з'єднальні елементи виконані взаємозамінними, а консольні частини мають вигляд С - образних гачків, які не входять у зачеплення один з одним і охоплюють ближню до скребка частину горизонтальної ланки ланцюга, що дозволяє спростити конструкцію пристрою, підвищити надійність його роботи та знизити трудомісткість монтажно - демонтажних робіт На фіг 1 зображено запропонований пристрій, вид зверху з частковим розрізом, на фіг 2 - розріз по А-А Пристрій містить два з'єднальні елемента 1 і 2, виконані з паралельно розташованими провушинами 3 і 4, які охоплюють кінець скребка 5 і зв'язані з ним за допомогою болтового з'єднання 6, та з консольними частинами 7 і 8, виконаними у вигляді С - образних гачків, які охоплюють ближню до скребка частину горизонтальної ланки ланцюга 9 Пристрій збирають таким чином Консольну частину 7 з'єднального елемента 1 заводять у середину горизонтальної ланки ланцюга 9 зверху, а консольну частину 8 з'єднального елемента 2 заводять у середину горизонтальної ланки ланцюга 9 знизу, після чого між провушинами 3 і 4 розміщують кінець скребка 5 і з'єднують їх між собою болтовим з'єднанням 6 СО 00 Ю ю 55183 Під час руху ланцюга пристрій пересовується по горизонтальній ланці ланцюга до упору з вертикальною ланкою, яка переміщує скребок та груз, при цьому елементи з'єднального пристрою не передають тягового зусилля ланцюга, а лише зусилля від ваги скребка та груза Виконання з'єднальних елементів взаємозамінними, а консольних частин у вигляді Собразних гачків, спрощує конструкцію та виготовлення пристрою, підвищує надійність його роботи та знижує трудомісткість монтажно-демонтажних робіт Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
