Зірочка для круглоланкового ланцюга

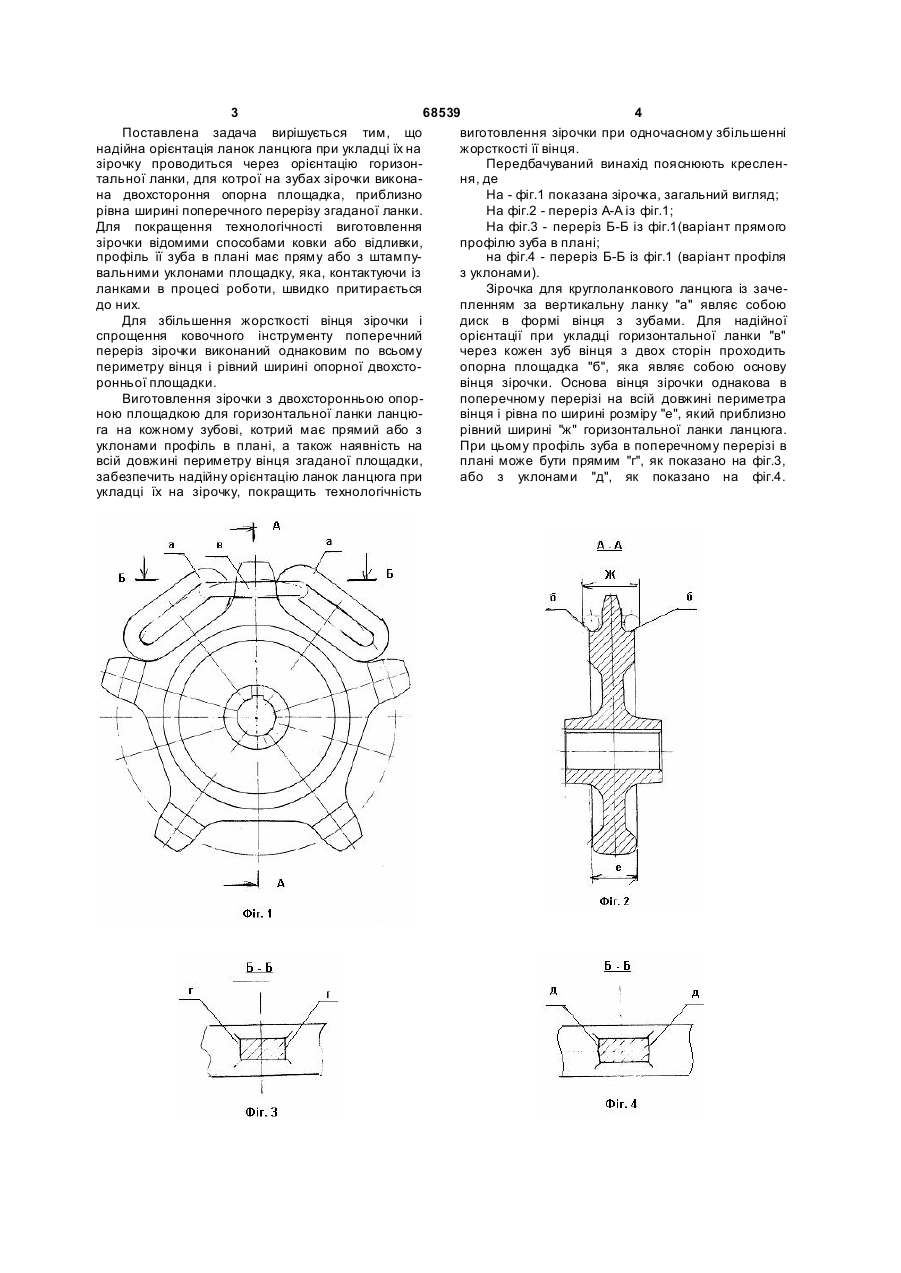

Зірочка для круглоланкового ланцюга, що має маточину і вінці з опорними площадками для горизонтальних ланок ланцюга, яка відрізняється тим, що зуби і опорні площадки виконані з можливістю утворення монолітного вінця, який має однакову ширину по всій довжині периметра, при цьому опорні площадки виконані пласкими. (19) (21) 2003076480 (22) 11.07.2003 (24) 15.01.2007 (46) 15.01.2007, Бюл. № 1, 2007 р. (72) Заікін Микола Михайлович, Півницький Степан Миколайович (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "СІЛЬМАШ" (56) SU 1388644 15.04.1988 3 68539 4 Поставлена задача вирішується тим, що виготовлення зірочки при одночасному збільшенні надійна орієнтація ланок ланцюга при укладці їх на жорсткості її вінця. зірочку проводиться через орієнтацію горизонПередбачуваний винахід пояснюють креслентальної ланки, для котрої на зубах зірочки виконаня, де на двохстороння опорна площадка, приблизно На - фіг.1 показана зірочка, загальний вигляд; рівна ширині поперечного перерізу згаданої ланки. На фіг.2 - переріз А-А із фіг.1; Для покращення технологічності виготовлення На фіг.3 - переріз Б-Б із фіг.1(варіант прямого зірочки відомими способами ковки або відливки, профілю зуба в плані; профіль її зуба в плані має пряму або з штампуна фіг.4 - переріз Б-Б із фіг.1 (варіант профіля вальними уклонами площадку, яка, контактуючи із з уклонами). ланками в процесі роботи, швидко притирається Зірочка для круглоланкового ланцюга із зачедо них. пленням за вертикальну ланку "а" являє собою Для збільшення жорсткості вінця зірочки і диск в формі вінця з зубами. Для надійної спрощення ковочного інструменту поперечний орієнтації при укладці горизонтальної ланки "в" переріз зірочки виконаний однаковим по всьому через кожен зуб вінця з двох сторін проходить периметру вінця і рівний ширині опорної двохстоопорна площадка "б", яка являє собою основу ронньої площадки. вінця зірочки. Основа вінця зірочки однакова в Виготовлення зірочки з двохсторонньою опорпоперечному перерізі на всій довжині периметра ною площадкою для горизонтальної ланки ланцювінця і рівна по ширині розміру "е", який приблизно га на кожному зубові, котрий має прямий або з рівний ширині "ж" горизонтальної ланки ланцюга. уклонами профіль в плані, а також наявність на При цьому профіль зуба в поперечному перерізі в всій довжині периметру вінця згаданої площадки, плані може бути прямим "г", як показано на фіг.3, забезпечить надійну орієнтацію ланок ланцюга при або з уклонами "д", як показано на фіг.4. укладці їх на зірочку, покращить технологічність 5 Комп’ютерна в ерстка М. Клюкін 68539 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
