Система освітлення вулиць та об’єктів

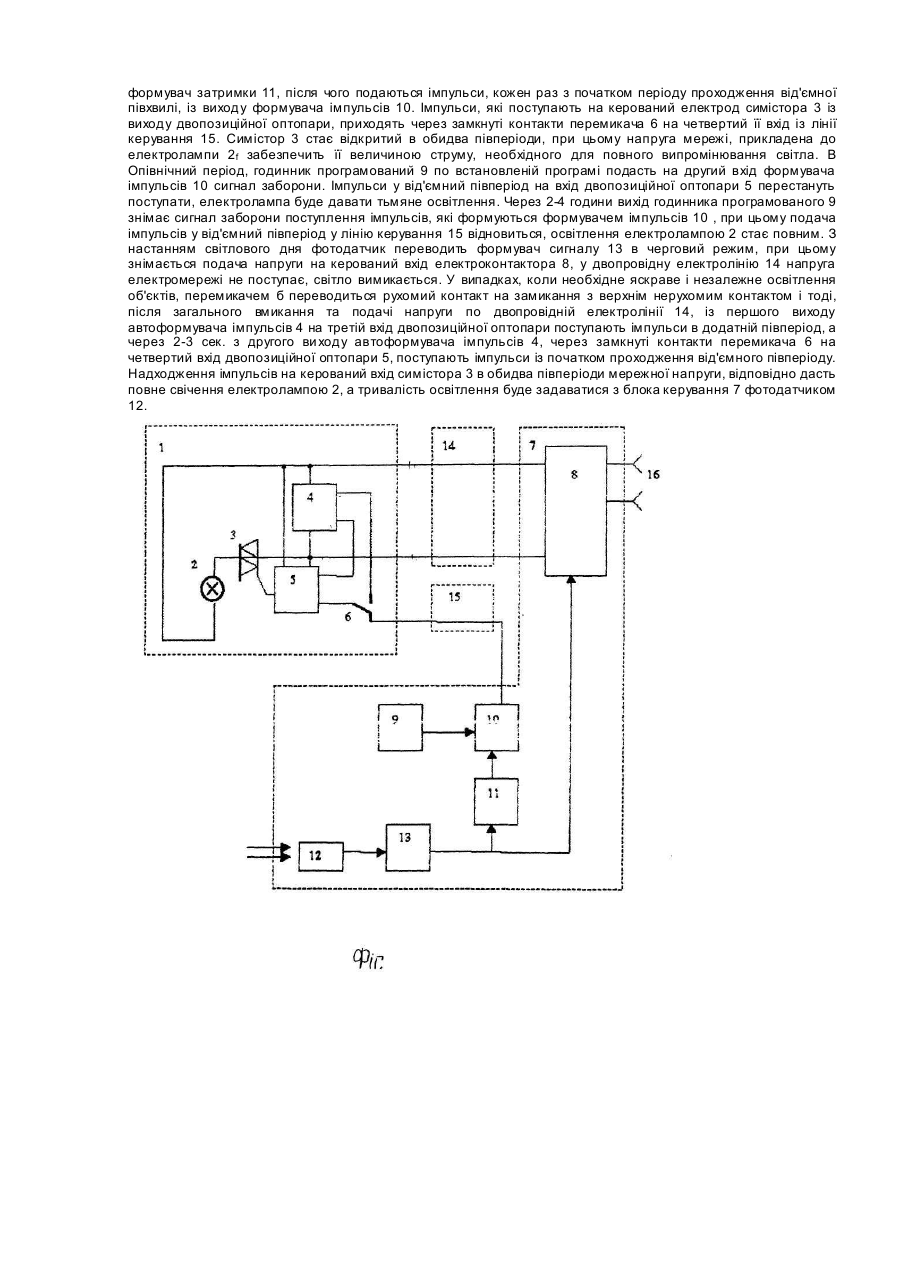

Винахід відноситься до області електротехніки, зокрема, експлуатації джерел світла і може бути використаний у керуванні освітленням електролампами розжарювання. Відомий автомат для вмикання й вимикання освітлювального пристрою [Авторське свідоцтво СРСР №556570, кл Н05В39/00, Н01H 47/24, 1977], який містить фотоперетворювач, перемикаючі реле, потенціометри, безконтактні перемикачі й лінію, освітлення. Проте, такому автомату притаманна коротка тривалість експлуатації електроламп, а також чутливість до завад атмосферного й промислового характеру, які можуть впливати на стабільність роботи в процесі його експлуатації. Більш ближчим за технічною суттю до системи, що заявляється, є пристрій для освітлення [Авторське свідоцтво СРСР №828443, кл. Н05В 39/00,1981], який містить електроарматуру, два кола електроламп, симістор і схему керування.. Усе ж, така система, забезпечуючи східчасту подачу напруги для керування додатковою освітленістю, не передбачає підключення автоматичного регулювання вмиканням і вимиканням освітленості, а постійне підсвічування групою ламп супроводжується значними витратами електроенергії і низьким показником ресурсного параметра. В основу винаходу системи освітлення вулиць та об'єктів поставлена задача удосконалити систему, шляхом введення нових елементів і зв'язків між ними, які забезпечили б східчасту подачу напруги при вмиканні усіх електроламп, незалежно від того чи ввімкнення здійснюється автономно, чи дистанційно, що збільшило б їх ресурс, а годинником програмованим можна було б автоматично переходити, в північні години, на режим тьмяного освітлення, що зменшило б витрати електроенергії. Поставлене завдання вирішується тим, що в систему освітлення вулиць та об'єктів, яка містить світильник, в який входить електролампа, симістор, двопровідна електролінія, лінія електромережна, лінія керування та блок керування» в який входить електроконтактор, формувач сигналу, фо тотодатчик, формувач затримки та формувач імпульсів, причому електролампа одним кінцем з’єднана з кінцем першого провідника електролінії, початок якого з'єднаний з першим виходом електроконтактора, другий вхід якого з'єднаний з початком другого провідника електролінії, якого кінець з'єднаний з катодом симістора, анод якого з'єднаний з другим кінцем електролампи, лінія електромережі з’єднана, відповідно, входами електроконтактора, керуючий вхід якого з'єднаний з виходом формувача сигналу, якого вхід з'єднаний з фотодатчиком, початок лінії керування з'єднаний з формувачем імпульсів, перший вхід якого з'єднаний з виходом формувача затримки, вхід якого з'єднаний з виходом формувача сигналу, згідно винаходу, в світильник додатково введено автоформувач імпульсів, диспозиційну оптопару і перемикач, причому керуючий електрод симістора з'єднаний з виходом двопозиційної оптопари, якої перша пара входів з’єднана, відповідно, з першим і другим провідниками електролінії, з якими з'єднані перший і другий вхід автоформувача імпульсів, якого перший вихід з'єднаний з третім входом двопозиційної оптопари, четвертий вхід якої з'єднаний з рухомим контактом перемикача, якого перший нерухомий контакт з'єднаний другим виходом автоформувача імпульсів, а др угий нерухомий контакт з'єднаний з кінцем лінії керування. В систему, згідно винаходу, додатково введено годинник програмований, якого вихід з'єднаний з другим входом формувача імпульсів. Введения в систему освітлення вулиць та об'єктів автоформувача імпульсів дозволяє забезпечити східчасту подачу напруги на електролампу при вмиканні, що збільшує її ресурс, разом із тим, зменшує перевантаження електромережі в період вимикання освітлення; двопозиційної оптопари дозволяє зменшити вплив можливих атмосферних і промислових завад, забезпечуючи надійну роботу системи; годинника програмованого - забезпечити автоматичний перехід, в опівнічні години, на тьмяне освітлення, що зменшує витрати електроенергії; а перемикача - можливість здійснювати перехід від дистанційного керування на автономне вмикання повного свічення. На кресленні зображена функціональна схема системи освітлення вулиць та об'єктів, /див. Фіг.1/. Система нічного освітлення вулиць та об'єктів містить світильник 1, електролампу 2., симістор 3, автоформувач імпульсів 4, двопозиційну оптопару 5, перемикач 6, блок керування 7, електроконтактор 8, годинник програмований 9, формувач імпульсів 10, формувач затримки 11, фотодатчик 12, формувач сигналу 13, двопровідну електролінію 14, лінію керування 15, лінію електромережну 16. Електролампа 2 світильника 1 одним кінцем з'єднана з кінцем першого провідника електролінії 14, початок якої з'єднаний з першим виходом електроконтактора 8, другий вихід якого з'єднаний з початком з другого провідника електролінії 14, кінець якого з'єднаний з катодом симістора 3, анод якого з'єднаний з другим кінцем електролампи 2, керований електрод симістора 3 з'єднаний з виходом двопозиційної оптопари 5, два входи якої з'єднані, відповідно, з двома провідниками електролінії 14, з якою, відповідно з'єднані і два входи автоформувача імпульсів 4, перший вихід якого з'єднаний з третім входом двопозиційної оптопари 5, другий вхід якої з'єднаний з рухомим контактом перемикача б, перший нерухомий контакт якого з'єднаний з другим виходом авто формувача імпульсів 4, а другий нерухомий контакт з'єднаний з кінцем лінії керування 15, початок якого з'єднаний з виходом формувача імпульсів 10, перший вхід якого з'єднаний з виходом формувача затримки 11, якого вхід з'єднаний з виходом формувача сигналу 13 , вхід якого з'єднаний з виходом фотодатчика 12, лінія електромережі 16 з'єднана з відповідними входами електроконтактора 8, керований вхід якого з'єднаний з виходом формувача сигналу 13, вихід годинника програмованого 9 з'єднаний з другим входом формувача імпульсів 10. Система нічного освітлення вулиць та об'єктів працює наступним чином. Фотодатчик 12; при наступанні сутінок, переводить формувач сигналів 13 в активний стан, при якому на керований вхід електроконтактора 8 подається напруга. Електроконтактор 8 передає напругу мережі від лінії електромережної 16 по двопровідній електролінії 14 на вхід світильника 1. Із появою напруги автоформувач імпульсів 4 формує імпульси запуску в додатній півперіод синусоїдальної напруги, які поступають з його першого виходу на третій вхід двопозиційної оптопари 5. Ці імпульси відкривають симістор 3 лише в додатній період півхвилі, тому до лампи прикладена половина напруги електромережі. На протязі 2-3сек. лампа прогрівається, її опір зростає, затримку визначає формувач затримки 11, після чого подаються імпульси, кожен раз з початком періоду проходження від'ємної півхвилі, із виходу формувача імпульсів 10. Імпульси, які поступають на керований електрод симістора 3 із виходу двопозиційної оптопари, приходять через замкнуті контакти перемикача 6 на четвертий її вхід із лінії керування 15. Симістор 3 стає відкритий в обидва півперіоди, при цьому напруга мережі, прикладена до електролампи 2f забезпечить її величиною струму, необхідного для повного випромінювання світла. В Опівнічний період, годинник програмований 9 по встановленій програмі подасть на другий вхід формувача імпульсів 10 сигнал заборони. Імпульси у від'ємний півперіод на вхід двопозиційної оптопари 5 перестануть поступати, електролампа буде давати тьмяне освітлення. Через 2-4 години вихід годинника програмованого 9 знімає сигнал заборони поступлення імпульсів, які формуються формувачем імпульсів 10 , при цьому подача імпульсів у від'ємний півперіод у лінію керування 15 відновиться, освітлення електролампою 2 стає повним. З настанням світлового дня фотодатчик переводить формувач сигналу 13 в черговий режим, при цьому знімається подача напруги на керований вхід електроконтактора 8, у двопровідну електролінію 14 напруга електромережі не поступає, світло вимикається. У випадках, коли необхідне яскраве і незалежне освітлення об'єктів, перемикачем б переводиться рухомий контакт на замикання з верхнім нерухомим контактом і тоді, після загального вмикання та подачі напруги по двопровідній електролінії 14, із першого виходу автоформувача імпульсів 4 на третій вхід двопозиційної оптопари поступають імпульси в додатній півперіод, а через 2-3 сек. з другого ви ходу автоформувача імпульсів 4, через замкнуті контакти перемикача 6 на четвертий вхід двопозиційної оптопари 5, поступають імпульси із початком проходження від'ємного півперіоду. Надходження імпульсів на керований вхід симістора 3 в обидва півперіоди мережної напруги, відповідно дасть повне свічення електролампою 2, а тривалість освітлення буде задаватися з блока керування 7 фотодатчиком 12.
