Автомат освітлення аоу-1

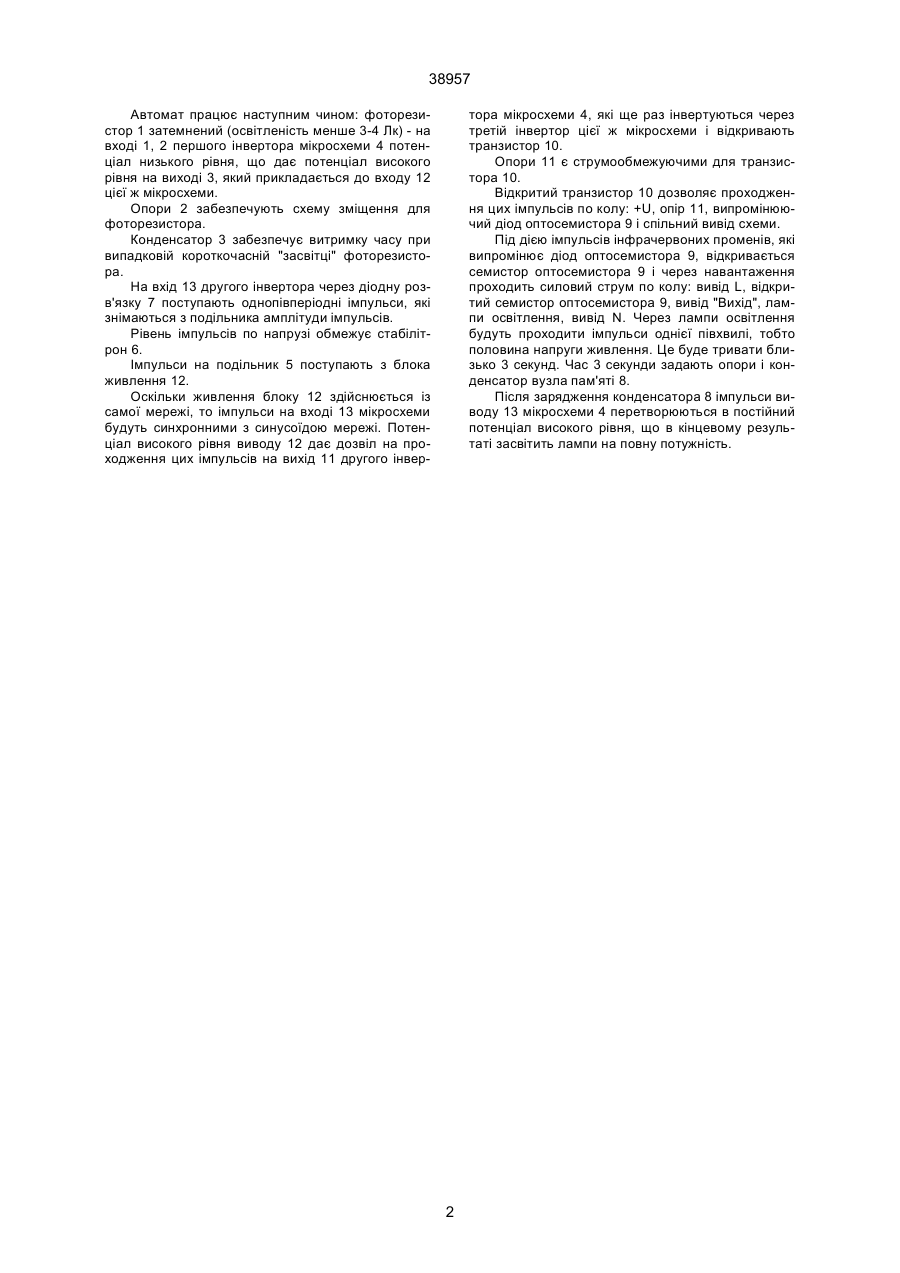

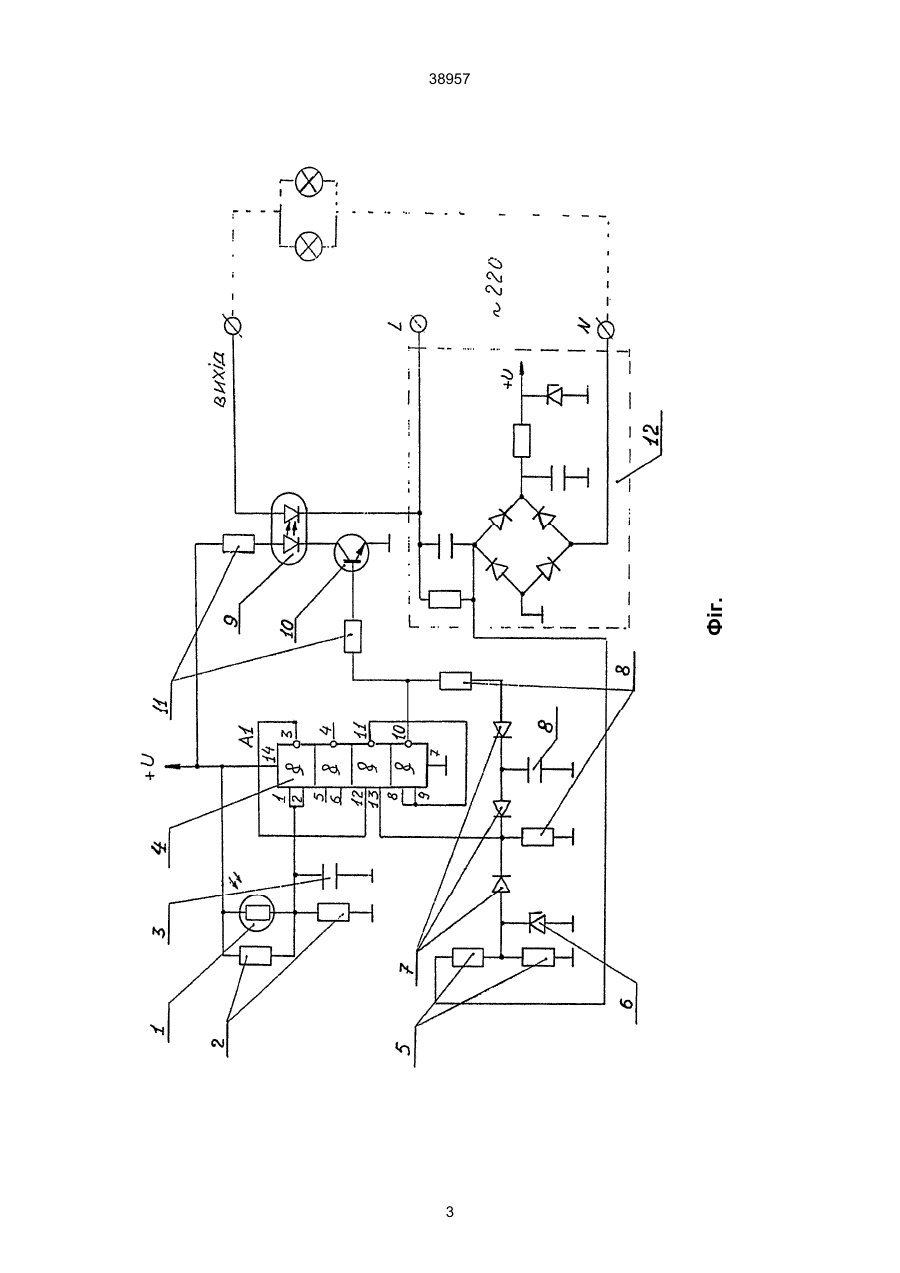

Автомат освітлення, що містить фоторезистор та зв'язані з ним схему управління, силову комутаційну частину і блок живлення, який відрізняється тим, що він оснащений вузлом "м'якого" включен 38957 Автомат працює наступним чином: фоторезистор 1 затемнений (освітленість менше 3-4 Лк) - на вході 1, 2 першого інвертора мікросхеми 4 потенціал низького рівня, що дає потенціал високого рівня на виході 3, який прикладається до входу 12 цієї ж мікросхеми. Опори 2 забезпечують схему зміщення для фоторезистора. Конденсатор 3 забезпечує витримку часу при випадковій короткочасній "засвітці" фоторезистора. На вхід 13 другого інвертора через діодну розв'язку 7 поступають однопівперіодні імпульси, які знімаються з подільника амплітуди імпульсів. Рівень імпульсів по напрузі обмежує стабілітрон 6. Імпульси на подільник 5 поступають з блока живлення 12. Оскільки живлення блоку 12 здійснюється із самої мережі, то імпульси на вході 13 мікросхеми будуть синхронними з синусоїдою мережі. Потенціал високого рівня виводу 12 дає дозвіл на проходження цих імпульсів на вихід 11 другого інвер тора мікросхеми 4, які ще раз інвертуються через третій інвертор цієї ж мікросхеми і відкривають транзистор 10. Опори 11 є струмообмежуючими для транзистора 10. Відкритий транзистор 10 дозволяє проходження цих імпульсів по колу: +U, опір 11, випромінюючий діод оптосемистора 9 і спільний вивід схеми. Під дією імпульсів інфрачервоних променів, які випромінює діод оптосемистора 9, відкривається семистор оптосемистора 9 і через навантаження проходить силовий струм по колу: вивід L, відкритий семистор оптосемистора 9, вивід "Вихід", лампи освітлення, вивід N. Через лампи освітлення будуть проходити імпульси однієї півхвилі, тобто половина напруги живлення. Це буде тривати близько 3 секунд. Час 3 секунди задають опори і конденсатор вузла пам'яті 8. Після зарядження конденсатора 8 імпульси виводу 13 мікросхеми 4 перетворюються в постійний потенціал високого рівня, що в кінцевому результаті засвітить лампи на повну потужність. 2 Фіг. 38957 3 38957 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
