Вітротурбіна для териконів

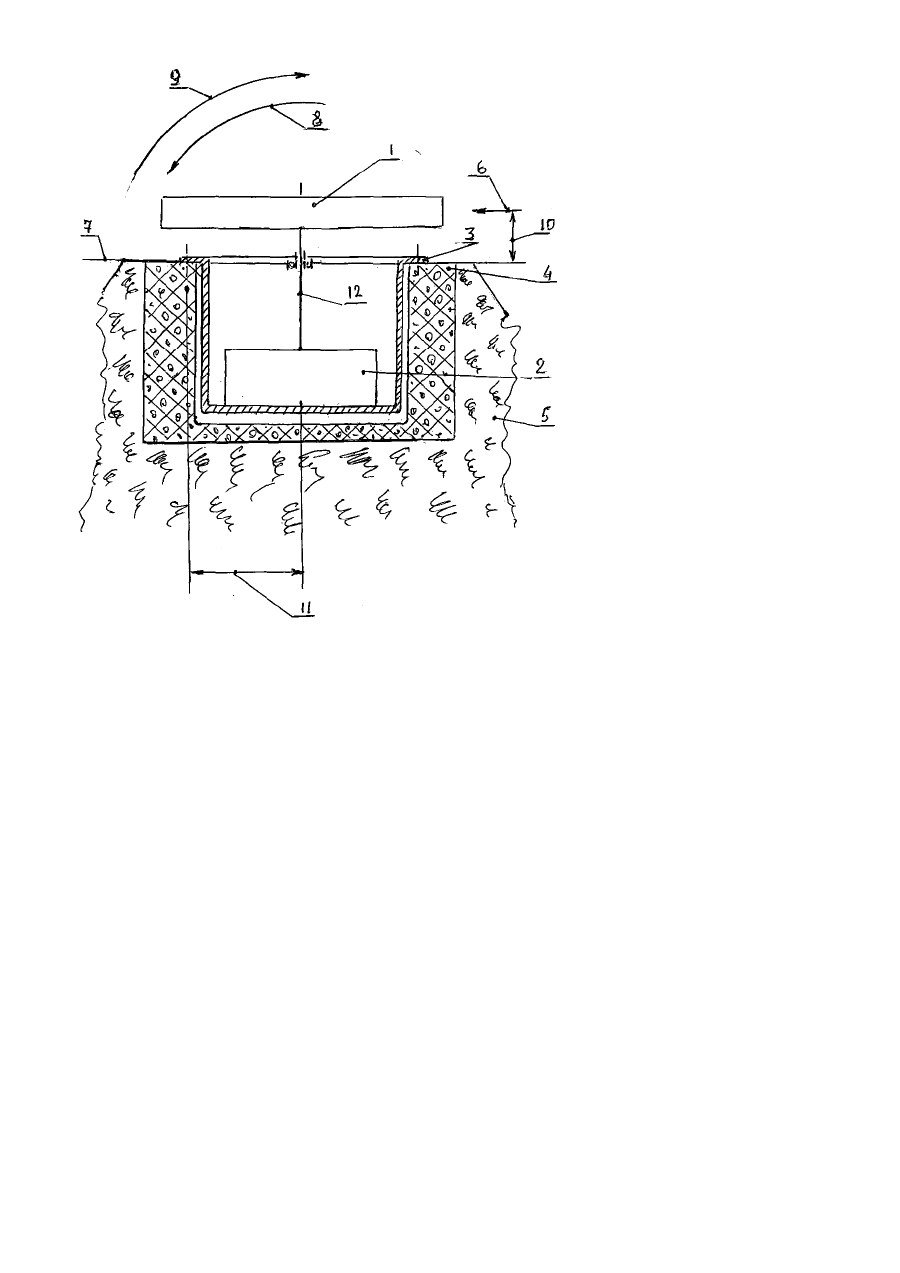

Пропонується вітротурбіна для териконів, яка призначена для встановлення на вершинах бездіяльних шахтних териконів для одержання електроенергії. Прототип - вітротурбіна з баштою. Джерело інформації прототипу - підручник російською мовою "Основы возобновляемой энергетики", В.С. Кравцов, А.М. Олейников, А.И. Яковлев. Недоліками прототипу є: 1. Велика затрата металу і велика трудомісткість виготовлення башти. 2. Центр ваги у прототипа електрогенератор, редуктор, апаратура управління і автоматики знаходяться вище точки опори на фундамент, тобто прототипи мають положення нестійкої рівноваги, що створює труднощі їх установки, кріплення і експлуатації на вершинах териконів, де гірська порода розрихлена. Суть винаходу в тому, що в запропонованій конструкції "вітротурбіни для териконів" всі вузли і деталі стикування і кріплення "вітротурбіни для териконів" до фундаменту розташовані вище центру ваги вітротурбіни для териконів, тобто вище електрогенератора, редуктора, апаратури управління і автоматики. Завдяки такому розташуванню вузлів і деталей стикування та кріплення вітротурбіна для териконів, яка розміщена на вершині терикону, знаходиться в стані стійкої рівноваги. Ha кресленні наведена вітротурбіна для териконів, де 1 - лопаті турбіни, 2 - електрогенератор з редуктором, апаратурою управління і автоматики, 3 - корпус, в якому розташовані електрогенератор, редуктор, апаратура управлення і автоматики, 4 - фундамент, 5 - вершина терикону, 6 - направлення сили вітру, 7 - точка опори вітротурбіни на фундамент - площадка опори вітротурбіни на фундамент, 8 - перекидний момент, який создає вітер, 9 - момент, створений вагою вітротурбіни, який компенсує момент вітру, 10 - важіль сили вітру, 11 - важіль сили ваги вітротурбіни, 12 - вісь обертання. Работа вітротурбіни для териконів: Вітер створює момент обертання лопатей 1. Цей момент віссю 12 передається через редуктор електрогенератору 2, який виробляє електроенергію. Крім момента обертання лопатей 1 вітер створює перекидний момент М, який показаний на фіг.1 по стрілці 8. М=F×L1, де F - сила вітру (кГ), L1 - важіль сили вітру (метр). Перекидний момент М, який показаний на фіг.1 по стрілці 8 компенсується моментом М2, який показаний на фіг.1 по стрілці 9. М2=G×L2, де G - вага вітротурбіни для териконів (кГ), L 2 - важіль сили ваги вітротурбіни для териконів (метр). Фіг.1 показує, що електрогенератор з редуктором, апаратурою управління і автоматики розташовані нижче точки опори вітротурбіни для териконів на фундамент. Чим потужніша вітротурбіна для териконів, тим більша її вага і стійкість проти вітру. Головною перевагою запропонованої вітротурбіни для териконів є те, що є можливість встановлення на вершинах териконів вітротурбін великої потужності більше 1000квт, бо запропонована вітротурбіна при розташуванні на вершині терикону знаходиться в положенні стійкої рівноваги. Крім того, запропонована конструкція дає економію металу і зниження трудомісткості на її виготовлення за рахунок відсутності башти. Можливість виготовлення запропонованої вітротурбіни для териконів очевидна, тому що всі її складові: електрогенератор, редуктор, апаратура управління і автоматики, механічні частини, елементи лопатей принципово не відрізняються від використовуваних і в прототипах.
