Пристрій для підготовки поверхні териконів до озеленіння

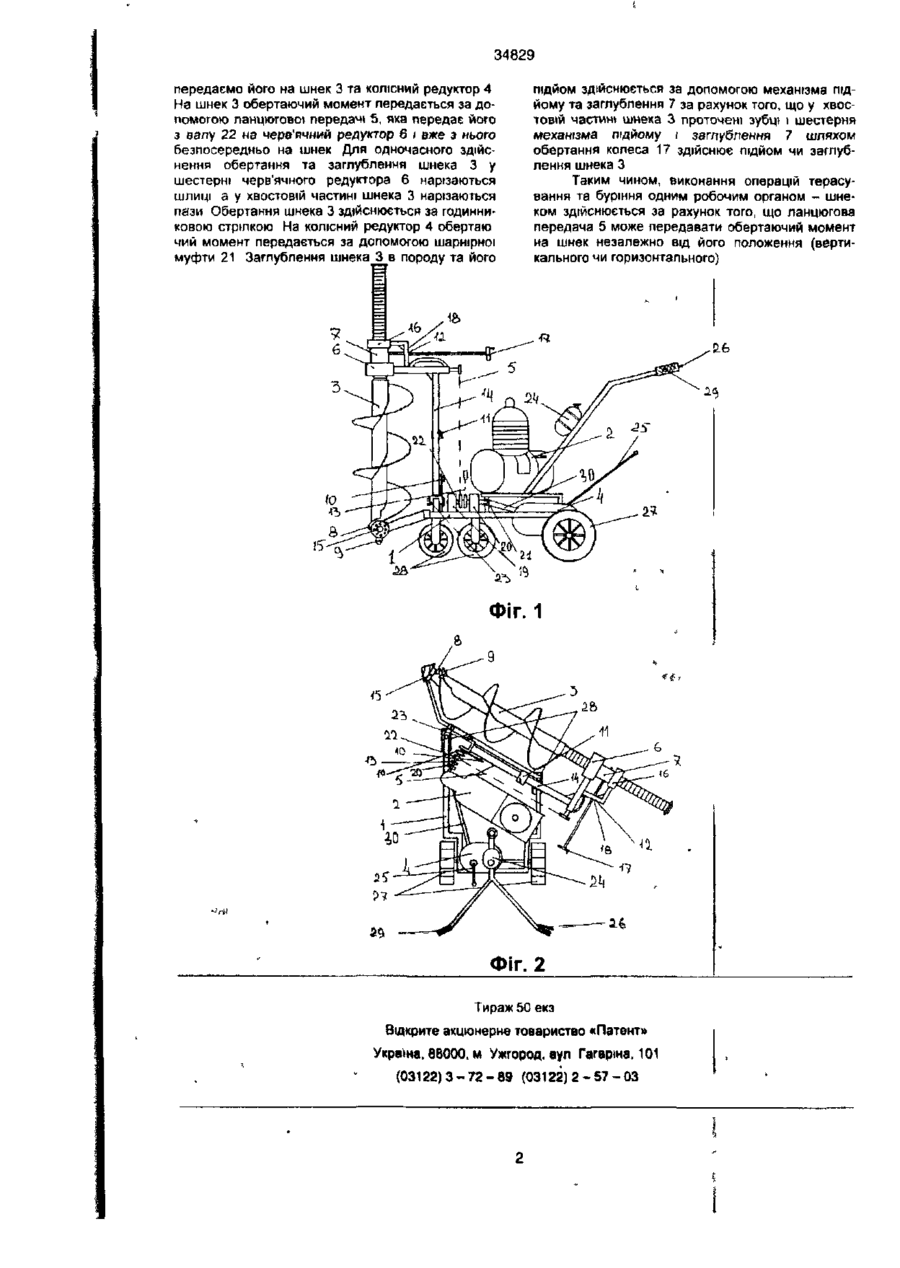

Пристрій для підготовки поверхні териконів до озеленіння що містить раму двигун внутрішнього згорання шнековий робочий орган, колісний редуктор ланцюговий привід який відрізняється тим, що має кронштейн, на якому закріплений черв'ячний редуктор обертання якого здійснюється за допомогою ланцюгової передачі ведуча зірочка якої розташована на одній лінії з кріпленням кронштейна Винахід стосується гірської промисловості, а саме рекультивації відвалів вугольних шахт Відомий пристрій - ямкокопач ЯНМ-1 (див каталог "Сільськогосподарська техніка", том II. частини І та II, Москва, Інформаагротех, 1991 р - С 120), що складається з редуктора конічного, бура, механізму підйому, кронштейна, опорних колес, колісного редуктора, ланцюгового привода, згідно з винаходом встановлено кронштейн, на якому закріплено черв'ячний редуктор, завдяки чому передається крутячий момент на шнек не заважаючи його руху при загпубленні й ПІДЙОМІ Завдяки тому що ведуча зірочка ланцюгового привода розташована на одній лінії з кріпленням кронштейна, обертаючий момент передається на шнек незалежно від його положення (вертикального чи горизонтального) Розташування шнекового робочого органа під кутом 30° до траєкторії руху дозволяє більш ефективно видаляти за територію тераски великі шматки породи Сутність винаходу пояснюється кресленнями, де на фіг 1 зображено загальний вигляд пристрою для підготовки поверхні териконів до озеленіння з шнековим робочим органом розташованим у вертикальному положенні На фіг 2 зображено вигляд даного пристрою зверху з розташуванням шнека у горизонтальному положенні Пристрій для підготовки поверхні териконів до озеленіння вміщує раму 1, двигун внутрішнього згорання 2, шнековий робочий орган 3, колісний редуктор Л ланцюговий привід 5, черв'ячний редуктор 6. механізм підйому та заглубления 7, забурник 8 різці 9, фіксатори 10, 11, 12, ланцюговий привід 13, кронштейн 14, корпуси ПІДШИПНИКІВ 15, 16, колесо 17, фіксатор 18, блок ПІДШИПНИКІВ 19, 20, шарнірну муфту 21, вал 22, кріплення кронштейна 23, паливний бак 24, важіль перемикання передач 25, муфту зчеплення 26, ведучі колеса 27, колеса 28, корба керування газу 29, вал ЗО Пристрій для підготовки поверхні териконів до озеленіння працює таким чином обертаючий момент з двигуна 2 передається на вап 22, далі корпусу ПІДШИПНИКІВ Недоліком ямокопача є його габарити, а звідси неможливість роботи на крутих схилах Відомий мікротерасер (див "Технологія біологічної консервами териконів вугольних шахт", Київ, УСХА 1991 р - С 19), що складається з рами з прикріпленим до неї двигуном редуктора шнекового робочого органа КОЛІСНОГО редуктора та ланцюгового привода робочого органа (прототип) Недоліком даного МЕкротерасера є те, що він виконує лише одну операцію - терасування поверхні терикона і не взмозі копати ямки для наступної посадки саджанців Окрім цього, перпендикулярне розташування шнекового робочого органа до траєкторії руху мікротерасера не дозволяє видаляти великі шматки гірської породи з території терасок В основу винаходу* поставлено задачу розробити пристрій, здатний виконати як безпосереднє терасування поверхні терикона, так і копання ямок, при цьому поліпшивши якість терасування Рішення поставленого завдання досягається тим що в пристрої для підготовки поверхні терикона до озеленіння, який складається з рами та двигуна внутрішнього згорання що на ній закріплюється редуктора шнекового робочого органа, 04 00 CO 34829 передаємо його на шнек 3 та колісний редуктор 4 На шнек 3 обертаючий момент передається за допомогою ланцюгової передачі 5, яка передає його з вапу 22 на черв'ячний редуктор 6 і вже з нього безпосередньо на шнек Для одночасного здійснення обертання та заглубления шнека 3 у шестерні черв'ячного редуктора 6 нарізаються шлиці а у хвостовій частині шнека 3 нарізаються пази Обертання шнека 3 здійснюється за годинниковою стрілкою На колісний редуктор 4 обертаю чий момент передається за допомогою шарнірної муфти 21 Заглубления шнека 3 в породу та його підйом здійснюється за допомогою механізме підйому та заглубления 7 за рахунок того, що у хвостовій частин» шнеха 3 проточені зубці і шестерня механізме підйому і заглубления 7 шляхом обертання колеса 17 здійснює підйом чи заглубления шнека З Таким чином, виконання операцій терасування та буріння одним робочим органом - шнеком здійснюється за рахунок того, що ланцюгова передача 5 може передавати обертаючий момент на шнек незалежно від його положення (вертикального чи горизонтального) Фіг. 2 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна. 88000. м Ужгород, аул Гагарша, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
