Вітротурбіна
Текст

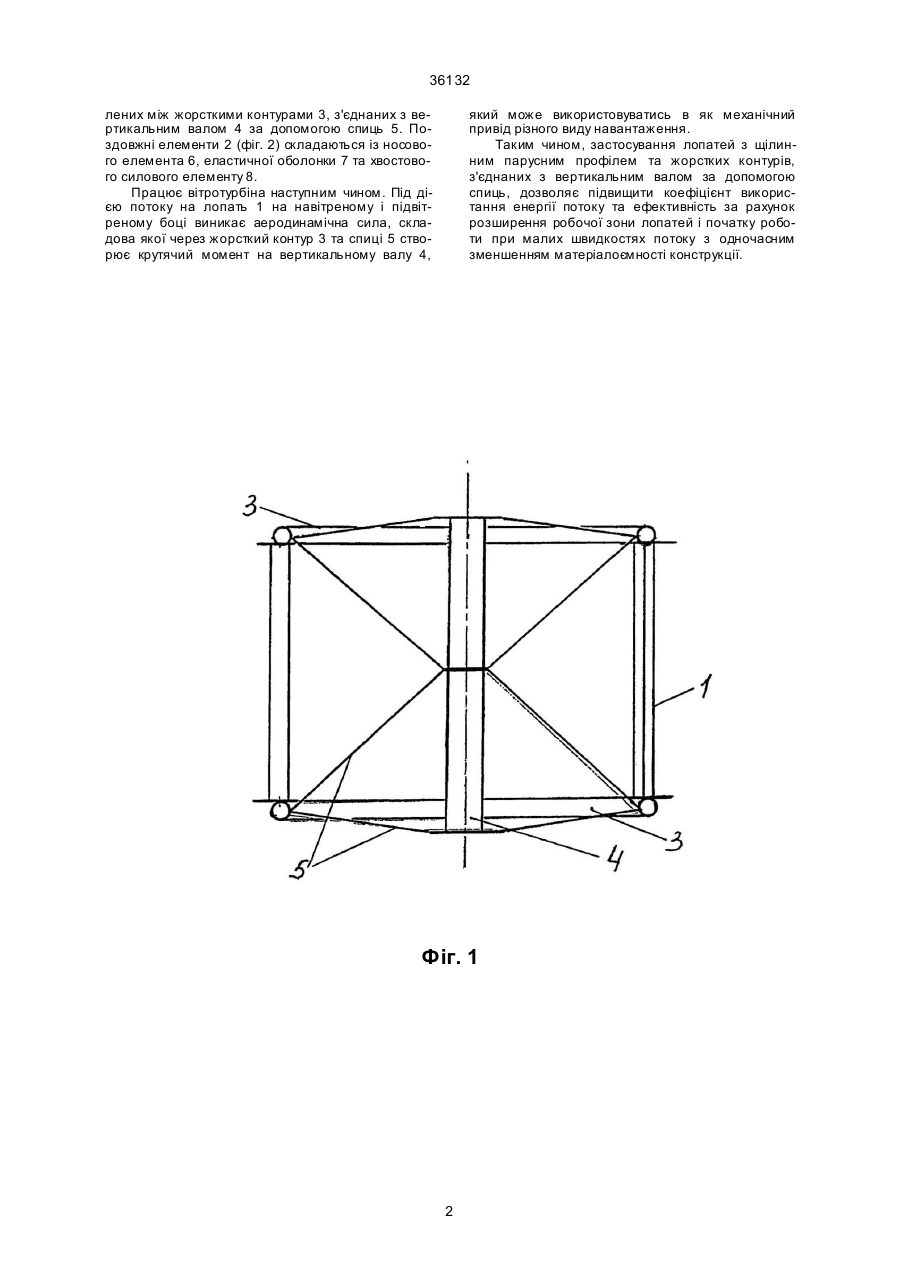

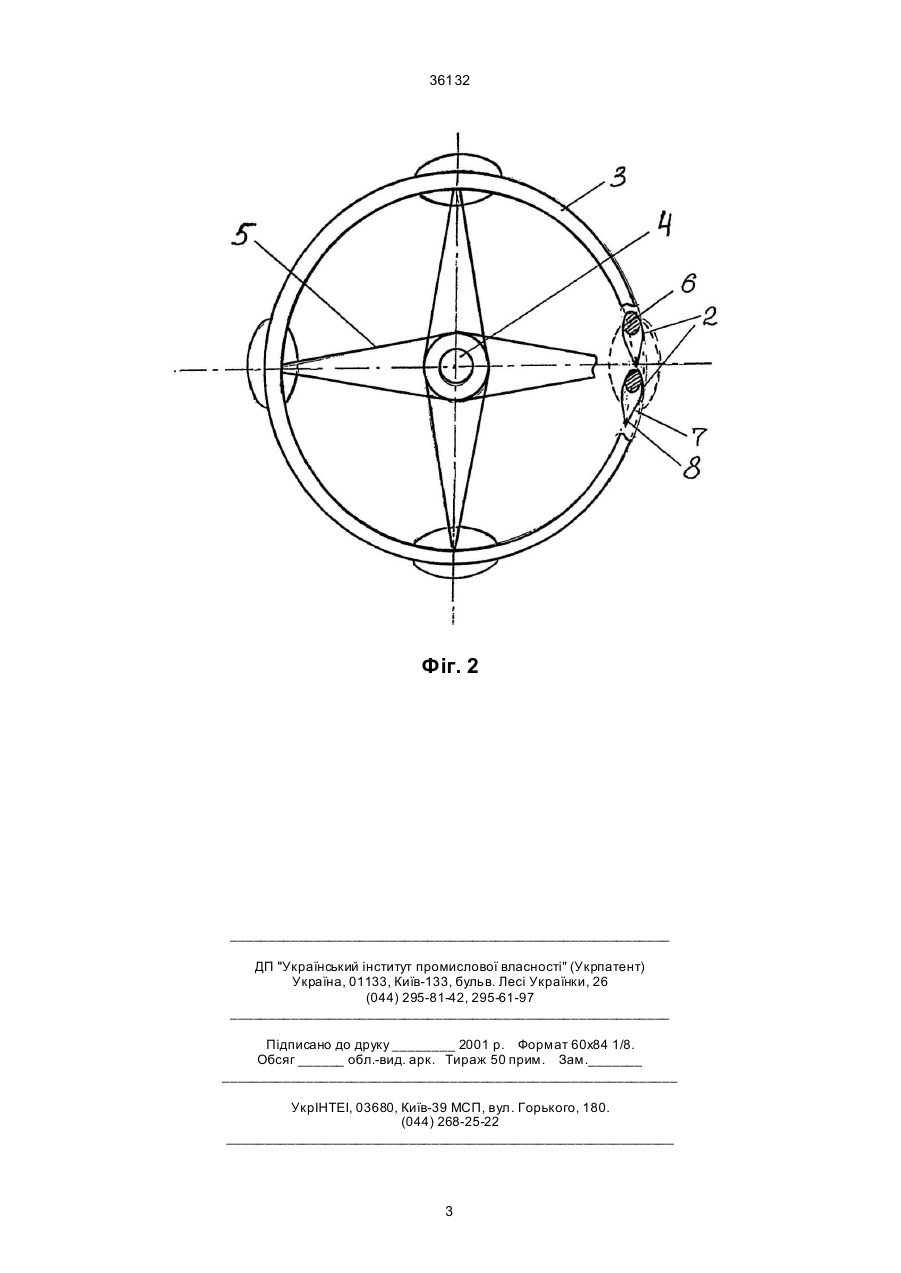

Вітротурбіна, що містить лопаті з'єднані з елементами кріплення зв'язаними з вертикальним ва 36132 лених між жорсткими контурами 3, з'єднаних з вертикальним валом 4 за допомогою спиць 5. Поздовжні елементи 2 (фіг. 2) складаються із носового елемента 6, еластичної оболонки 7 та хвостового силового елементу 8. Працює вітротурбіна наступним чином. Під дією потоку на лопать 1 на навітреному і підвітреному боці виникає аеродинамічна сила, складова якої через жорсткий контур 3 та спиці 5 створює крутячий момент на вертикальному валу 4, який може використовуватись в як механічний привід різного виду навантаження. Таким чином, застосування лопатей з щілинним парусним профілем та жорстких контурів, з'єднаних з вертикальним валом за допомогою спиць, дозволяє підвищити коефіцієнт використання енергії потоку та ефективність за рахунок розширення робочої зони лопатей і початку роботи при малих швидкостях потоку з одночасним зменшенням матеріалоємності конструкції. Фіг. 1 2 36132 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюWind turbine
Автори англійськоюHreniuk Viktor Vasyliovych
Назва патенту російськоюВетротурбина
Автори російськоюГоренюк Виктор Васильевич
МПК / Мітки
МПК: F03D 3/06
Мітки: вітротурбіна
