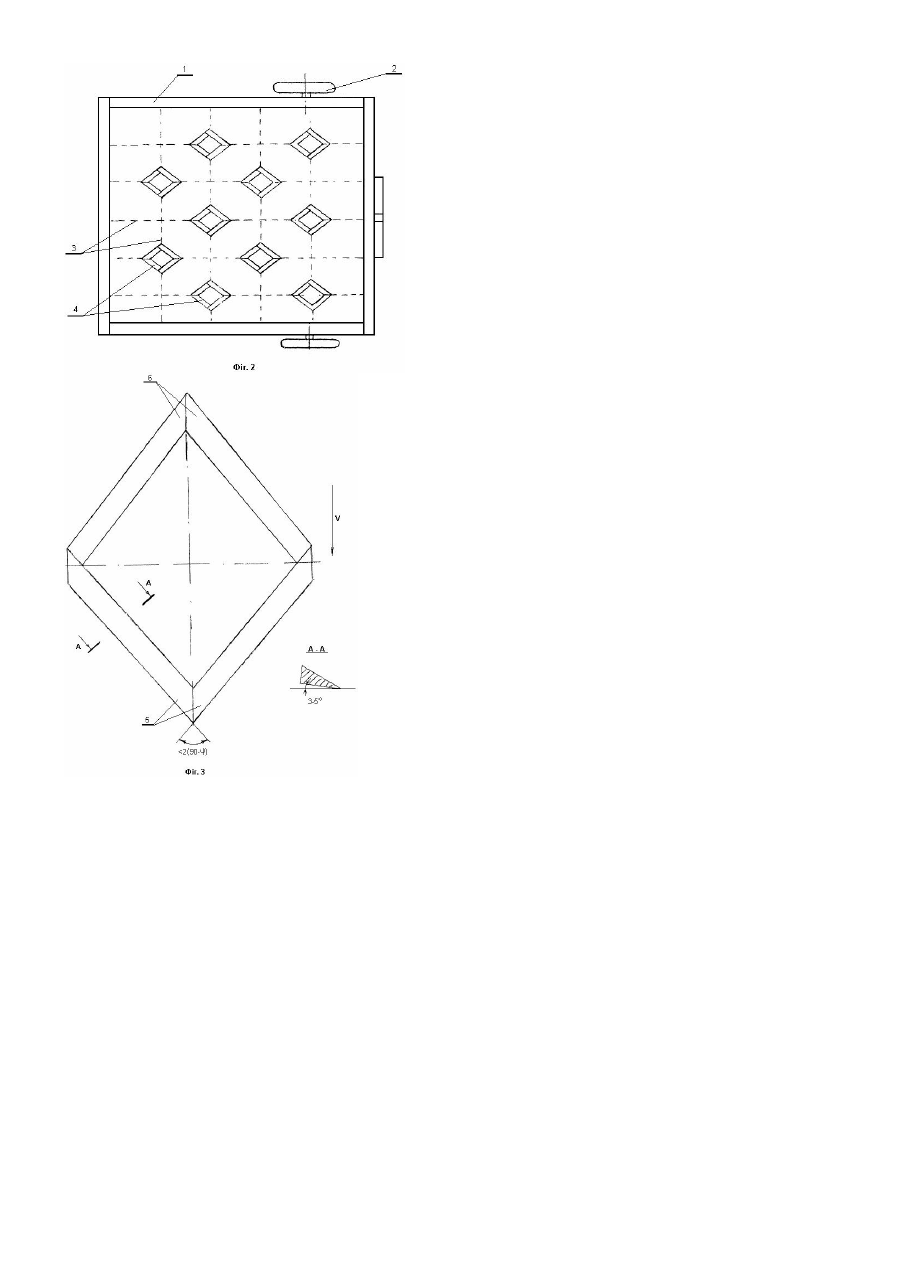

Пристрій для розтягування куп гною та кротовин

Пристрій належить до галузі сільськогосподарського машинобудування і може бути використаний для догляду за поверхнею лук, а конкретно, для розтягування купин калу та кротовин. Відомий волокоподібний пристрій для догляду за поверхнею пасовищ /див. Вайнруб В. И., Камышенцев Л.А. Механизация работ по улучшению лугов и пастбищ. - Л., Колос, 1969, с.79-80/, який містить навіску та робочі органи, що виготовлені у вигляді трикутника, до якого ззаду прикріплені на ланцюгах в різних комбінаціях дугоподібні важкі рейки. Під час руху пристрою купини зрізаються гранями трикутника і, попадаючи під дугоподібні рейки, подрібнюються і розтягуються. Проте, такі робочі органи пристрою мають суттєвий недолік - це погане копіювання мікрорельєфу пасовищ, що приводить до нерівномірного розтягування купин калу і кротовин, а також важкі дугоподібні рейки значно пошкоджують дернину. З відомих технічних рішень найбільш близький пристрій для розтягування і подрібнення калу та кротовин - це борона пасовищна комбінована ВПК-3,6, яка описана в каталозі ”Сельскохозяйственная техника”. - Μ., ЦНИИГЭИ, 1991, Том II, с.229-300. Вона містить навіску, раму та робочі органи, які виготовлені у вигляді гребінок, складених у два ряди, з'єднаних між собою. Недоліком цього пристрою є те, що його робочі органи недостатньо активно розтягують по пасовищу кал і кротовини, значно пошкоджують дернину. В основу винаходу поставлено задачу: розробити пристрій для розтягування купин калу та кротовин, в якому шляхом зміни конструкцій робочих органів забезпечується можливість рівномірного розтягування купин калу та кротовин і копіювання мікрорельєфу без пошкодження дернини пасовищ. Задача вирішується так: пристрій для розтягування купин калу та кротовин містить навіску і раму, на якій встановлено робочі органи, виготовлені у вигляді ромбів, що з'єднані між собою гнучкими елементами і розміщені в шаховому порядку в декілька рядів з перекриттям по ширині захвату. Передні і задні сторони ромба в поперечному перерізі мають форму клина, який утворює з поверхнею пасовища гострий кут в напрямі руху пристрою. Запропоноване технічне рішення відрізняється від відомих тим, що робочі органи пристрою виконані у вигляді ромбів, зв'язаних між собою гнучкими елементами і розміщених у шаховому порядку в декілька рядів. Сторони ромба в поперечному перерізі мають вигляд гострого клина, встановленого до поверхні під кутом 3-5° і утворюють з напрямком руху кут менший 90 - j / j - кут тертя/. Така конструкція робочих органів дає можливість поліпшити копіювання мікрорельєфу, забезпечити рівномірне розтягування та подрібнення купин калу та кротовин, а також зменшити тертя їх по поверхні пасовищ і усунути пошкодження дернини. На фіг.1 показано загальний вигляд пристрою, вигляд збоку, на фіг.2 - вигляд зверху, а на фіг.3 - робочий орган. Пристрій складається із навіски 1 та рами з опорними колесами 2, до якої кріпляться гнучкими елементами 3 робочі органи 4, що з'єднані між собою. Пристрій працює таким чином. Під час переміщення робоподібного робочого органу 4 по поверхні пасовища, наїжджаючи на купину калу чи кротовини, він передніми сторонами 5 підрізає і розсуває її вбік. Частина купини подрібнюється і розподіляється по поверхні пасовища, а частина пересипається всередину робочого органу 4 /ромба/, де додатково подрібнюється та розтягується задніми його сторонами 6, заповнюючи виїмки поверхні пасовища. Дальше розсунута вбік купина попадає під наступний робочий орган 4, який розміщений у другому ряду в шаховому порядку. І так працює кожен робочий орган у цьому пристрої. Сторони 5 і 6 робочого органу 4 в поперечному перерізі мають вигляд клина з гострим кутом, який встановлений під кутом 3-5° до поверхні пасовища, а сторони ромба утворюють з напрямком руху кут, який повинен бути меншим 90 - j / j - кут тертя/. Це дає можливість забезпечити максимальне подрібнення купини та переміщення маси вздовж сторін ромба і рівномірне розподілення її по площі. Для рівномірного розтягування купин калу та кротовин робочі органи 4 розташовані в шаховому порядку з відповідним перекриттям, по ширині захвату пристрою. Для копіювання рельєфу поверхні пасовища під час переміщення на підвищених швидкостях, робочі органи кріпляться до рами та з'єднуються між собою гнучкими елементами 3. За даної конструкції пристрою з такими робочими органами поліпшується розподіл ґрунту кротовин по пасовищу, та розтягування калу, як свіжого, так і підсохлого, а також менше пошкоджується дернина.
