Пристрій для прибирання гною у тваринницьких приміщеннях

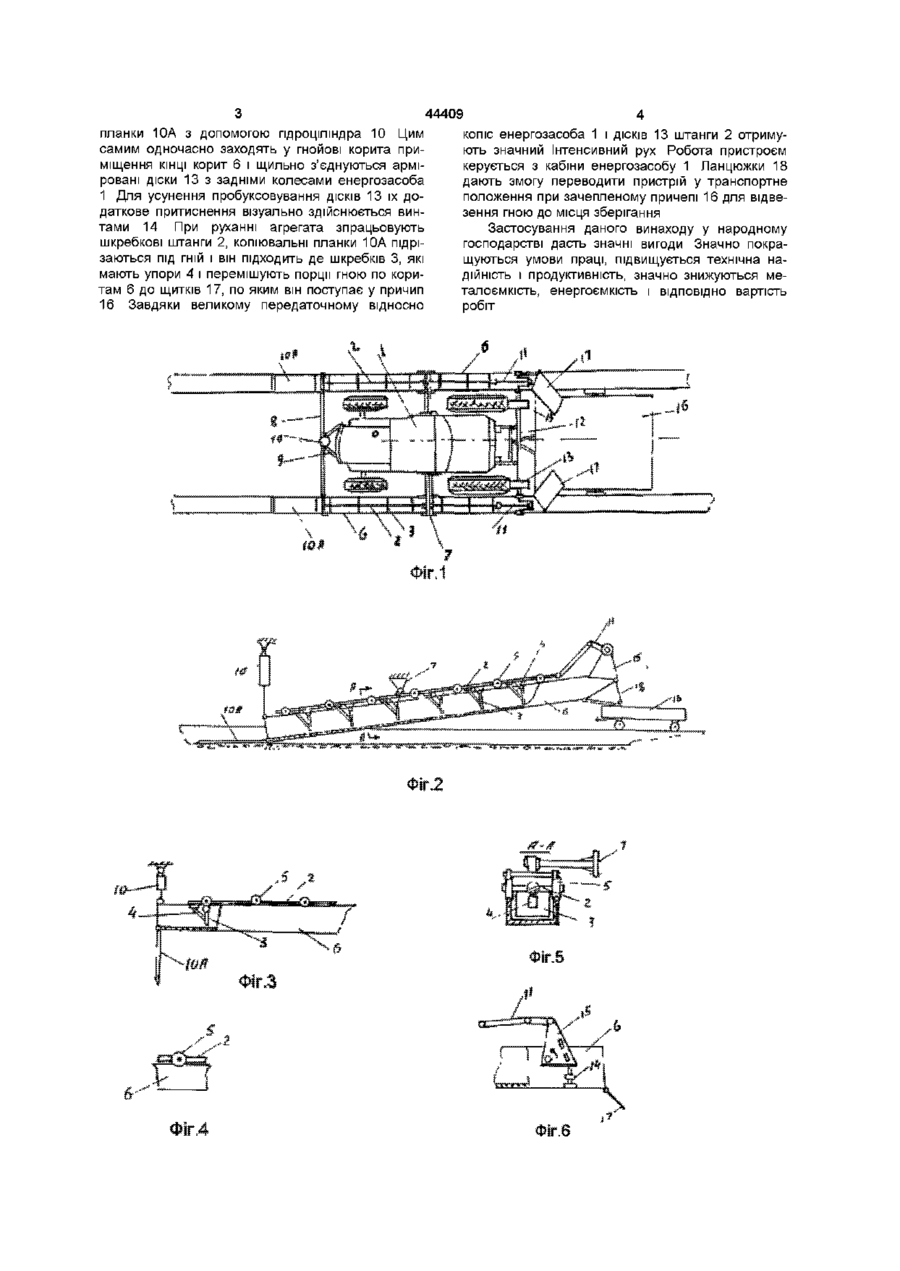

Пристрій для прибирання гною у тваринницьких приміщеннях, що містить трактор, робочі органи, привід, який відрізняється тим, що робочі органи виконані у вигляді штангових транспортерів з щитками копіювання гнойових каналів на фіг 1 - 6 На фіг 1 - агрегат у робочому пслокенні на вигляді зверху На фіг 2 - кінематична схема роботи робочого органу на вигляді збоку На Фіг 3 - вузєл копірування робочим органом гніевого корита На фіг 4 - схема розміщення перекотуючих роЛІКІВ штангового транспортера на кориті пристрою На фіг 5 - розріз фіг 2 На фіг 6 - схема натяжіння кронштейнів фрикційного валу Запропонований винахід умішує змонтовані на енергозасобі 1 зпарені робочі органи 2 у вигпяді корит з розміщеними у них штангових транспортерів у вигляді штанг 2 з коливальними шкребками З і упорами 4 Штанги 2 перекотуються на роликах 5, вільно розташованих на бортах корит 6, які вільно підвішені на кронштейнах качиння 7 з рамою енергозасіба 1 3 переду корита 6 шарнірно підвішені на загальній осі 8 з кронштейном передньої навіски енергрзасюба 1 через гідроциліндр 10 Штанги 2 рухаються з во ротно-поступ о во на роликах 5 по бортам корит 6 з допомогою кривошипношатунного механізму 11, який приводиться у дію від валу 12, на якому цупко насажені арміровані еластичним матеріалом дюки 13, які у робочому положенні корит 6 контактуються з задніми колесами енергозасоба 1, додатково контактування регулюється гвинтами 14 /фіг 6/ обертом кронштейна 15 кривошипа 11 Для вивантаження гною у причеп 16 служать ВІДВІДНІ ЩИТКИ 17, які шарнір но підвішені на кінцях корит 6 і утримуються під необхідним кутом ланцюжком 18/фіг 27/ Працює пристрій так Заходить енергозасіб 1 з навішеним пристроєм 2 і причепом 16 у тваринницьке приміщення Складуються у гноєві корита копіювальні шарнірні о 44409 планки 10А з допомогою гідроциліндра 10 Цим самим одночасно заходять у гнойові корита приміщення КІНЦІ корит 6 і щильно з'єднуються арміровані дюки 13 з задніми колесами енергозасоба 1 Для усунення пробуксовування дюків 13 їх додаткове притиснення візуально здійснюється винтами 14 При руханні агрегата зпрацьовують шкребкові штанги 2, копіювальні планки 10А підрізаються під гній і він підходить де шкребків 3, які мають упори 4 і перемішують порції гною по коритам 6 до щитків 17, по яким він поступає у причип 16 Завдяки великому передаточному відносно копіс енергозасоба 1 і дюків 13 штанги 2 отримують значний Інтенсивний рух Робота пристроєм керується з кабіни енергозасобу 1 Ланцюжки 18 дають змогу переводити пристрій у транспортне положення при зачепленому причепі 16 для відвезення гною до місця зберігання Застосування даного винаходу у народному господарстві дасть значні вигоди Значно покращуються умови праці, підвищується технічна надійність і продуктивність, значно знижуються металоємкість, енергоємкість і ВІДПОВІДНО вартість робіт 44409 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
