Пристрій для одночасного розтягування та самомасажу хребта

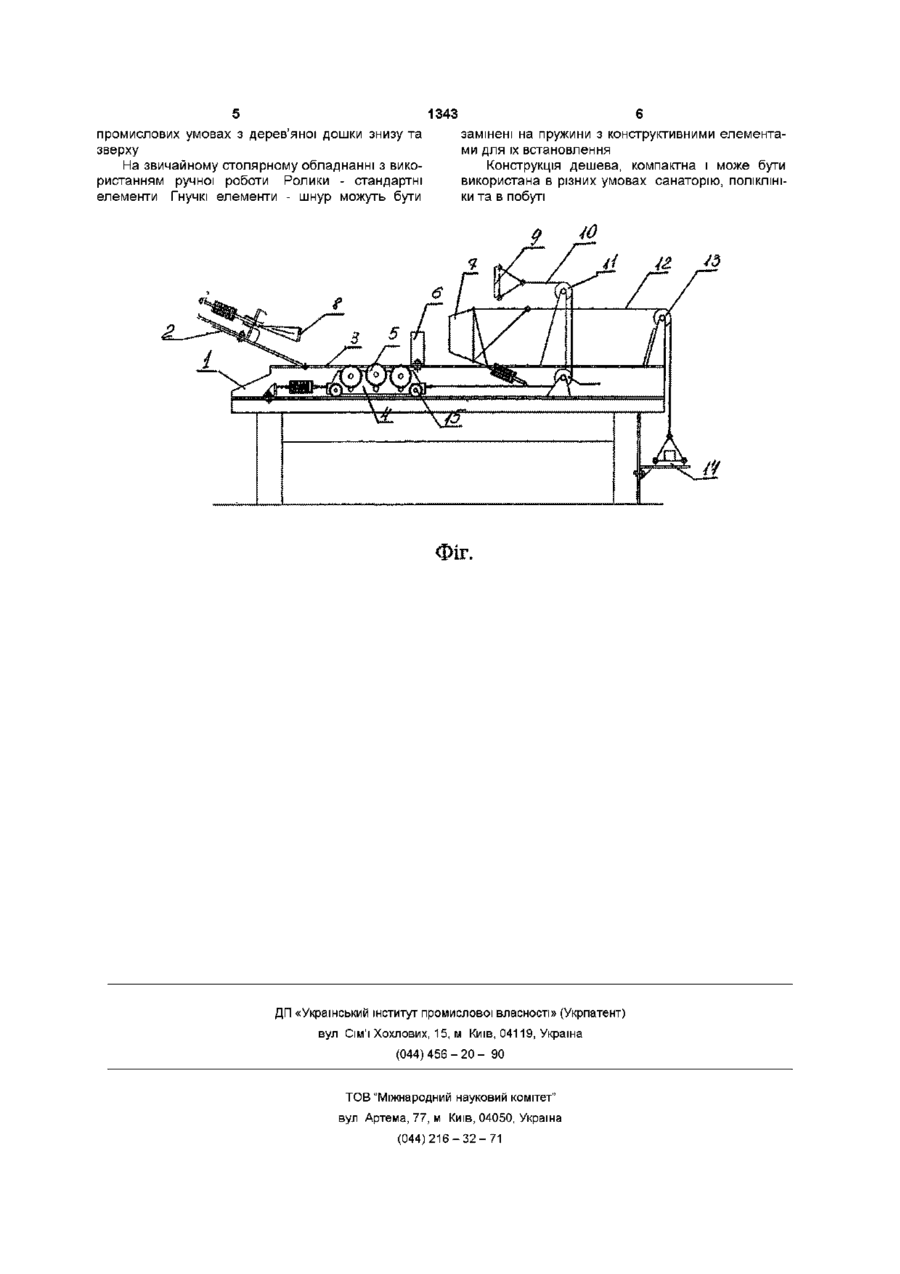

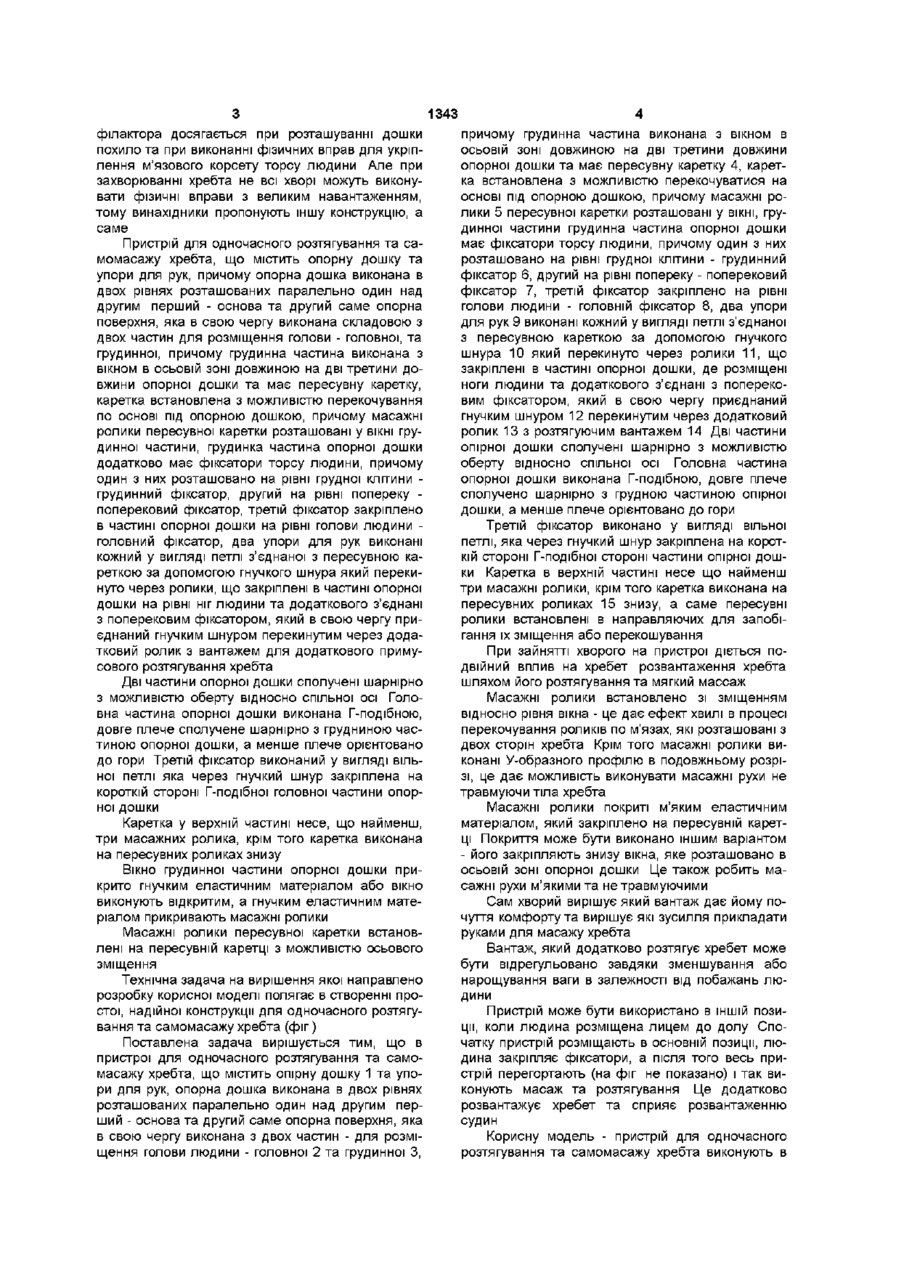

1 Пристрій для одночасного розтягування та самомасажу хребта, що містить опорну дошку та упори для рук, причому опорна дошка виконана в двох рівнях розташованих паралельно один над другим перший - основа та другий саме опорна поверхня, яка, в свою чергу, виконана складовою з двох частин для розміщення голови - головної, та грудинної для розміщення торсу людини, причому грудинна частина виконана з вікном в осьовій зоні довжиною на дві третини довжини опорної дошки та має пересувну каретку, каретка встановлена з можливістю перекочування по основі під опорною дошкою, причому масажні ролики пересувної каретки розташовані у ВІКНІ грудинної частини, грудинна частина опорної дошки додатково має фіксатори торсу людини, причому один з них розташовано на рівні грудної клітини - грудинний фіксатор, другий на рівні попереку - поперековий фіксатор, третій фіксатор закріплено в частині опорної дошки на рівні голови людини - головний фіксатор, два упори для рук виконані кожний у вигляді петлі з'єднаної з пересувною кареткою за допомогою гнучкого шнура, який перекинуто через ролики, що закріплені в частині опорної дошки на рівні ніг людини та додаткового з'єднані з поперековим фіксатором, який, в свою чергу,приєднаний гнучким шнуром, перекинутим через додатковий ролик з вантажем для додаткового примусового розтягування хребта 2 Пристрій за п 1, який відрізняється тим, що, дві частини опорної дошки сполучені шарнірно з можливістю оберту відносно спільної осі Корисна модель відноситься до галузі медицини та може бути використана в побутових умовах Відома аналогічна конструкція "Профілактор Євмінова" (див Рекламний лист - додаток до опи 3 Пристрій за п 1, який відрізняється тим, що, головна частина опорної дошки виконана Гподібною, довге плече сполучене шарнірно з грудинною частиною опорної дошки, а менше плече орієнтовано догори 4 Пристрій за п 1, який відрізняється тим, що, третій фіксатор виконаний у вигляді вільної петлі, яка через гнучкий шнур закріплена на короткій стороні Г-подібної головної частини опорної дошки 5 Пристрій за п 1, який відрізняється тим, що, каретка у верхній частині несе щонайменше, три масажних ролики, крім того, каретка виконана на пересувних роликах знизу 6 Пристрій за п 1, який відрізняється тим, що, вікно грудинної частини опорної дошки прикрито гнучким еластичним матеріалом або вікно виконують відкритим, а гнучким еластичним матеріалом прикриті масажні ролики 7 Пристрій за п 1, який відрізняється тим, що, масажні ролики пересувної каретки встановлені на пересувній каретці з можливістю осьового зміщення 8 Пристрій за п 1, який відрізняється тим що, масажні ролики виконані У-подібного профілю в повздовжньому розрізі 9 Пристрій за п 1, який відрізняється тим що, грудинний фіксатор виконаний у вигляді широкого еластичного поясу з елементами для застібання 10 Пристрій за п 1, який відрізняється тим що, поперековий фіксатор виконаний у вигляді широкого еластичного поясу з елементами для застібання та кріплення до гнучких елементів каретки та розтягуючого вантажу 11 Пристрій за п 1, який відрізняється тим, що, ролики для переміщення каретки встановлені на жорстких напрямних су) Профілактор Євмінова який містить опорну дошку та упори для рук, які розташовані з двох протилежних сторін и кінця де розміщують голову людини Лікувальний ефект від використання про СО со 1343 філаїсгора досягається при розташуванні дошки похило та при виконанні фізичних вправ для укріплення м'язового корсету торсу людини Але при захворюванні хребта не всі хворі можуть виконувати фізичні вправи з великим навантаженням, тому винахідники пропонують іншу конструкцію, а саме Пристрій для одночасного розтягування та самомасажу хребта, що містить опорну дошку та упори для рук, причому опорна дошка виконана в двох рівнях розташованих паралельно один над другим перший - основа та другий саме опорна поверхня, яка в свою чергу виконана складовою з двох частин для розміщення голови - головної, та грудинної, причому грудинна частина виконана з вікном в осьовій зоні довжиною на дві третини довжини опорної дошки та має пересувну каретку, каретка встановлена з можливістю перекочування по основі під опорною дошкою, причому масажні ролики пересувної каретки розташовані у ВІКНІ грудинної частини, грудинка частина опорної дошки додатково має фіксатори торсу людини, причому один з них розташовано на рівні грудної клітини грудинний фіксатор, другий на рівні попереку поперековий фіксатор, третій фіксатор закріплено в частині опорної дошки на рівні голови людини головний фіксатор, два упори для рук виконані кожний у вигляді петлі з'єднаної з пересувною кареткою за допомогою гнучкого шнура який перекинуто через ролики, що закріплені в частині опорної дошки на рівні ніг людини та додаткового з'єднані з поперековим фіксатором, який в свою чергу приєднаний гнучким шнуром перекинутим через додатковий ролик з вантажем для додаткового примусового розтягування хребта Дві частини опорної дошки сполучені шарнірно з можливістю оберту відносно спільної осі Головна частина опорної дошки виконана Г-подібною, довге плече сполучене шарнірно з грудниною частиною опорної дошки, а менше плече орієнтовано до гори Третій фіксатор виконаний у вигляді вільної петлі яка через гнучкий шнур закріплена на короткій стороні Г-подібної головної частини опорної дошки Каретка у верхній частині несе, що найменш, три масажних ролика, крім того каретка виконана на пересувних роликах знизу Вікно грудинної частини опорної дошки прикрито гнучким еластичним матеріалом або вікно виконують відкритим, а гнучким еластичним матеріалом прикривають масажні ролики Масажні ролики пересувної каретки встановлені на пересувній каретці з можливістю осьового зміщення Технічна задача на вирішення якої направлено розробку корисної моделі полягає в створенні простої, надійної конструкції для одночасного розтягування та самомасажу хребта (фіг) Поставлена задача вирішується тим, що в пристрої для одночасного розтягування та самомасажу хребта, що містить опірну дошку 1 та упори для рук, опорна дошка виконана в двох рівнях розташованих паралельно один над другим перший - основа та другий саме опорна поверхня, яка в свою чергу виконана з двох частин - для розміщення голови людини - головної 2 та грудинної З, причому грудинна частина виконана з вікном в осьовій зоні довжиною на дві третини довжини опорної дошки та має пересувну каретку 4, каретка встановлена з можливістю перекочуватися на основі під опорною дошкою, причому масажні ролики 5 пересувної каретки розташовані у ВІКНІ, грудинної частини грудинна частина опорної дошки має фіксатори торсу людини, причому один з них розташовано на рівні грудної клітини - грудинний фіксатор 6, другий на рівні попереку - поперековий фіксатор 7, третій фіксатор закріплено на рівні голови людини - головній фіксатор 8, два упори для рук 9 виконані кожний у вигляді петлі з'єднаної з пересувною кареткою за допомогою гнучкого шнура 10 який перекинуто через ролики 11, що закріплені в частині опорної дошки, де розміщені ноги людини та додаткового з'єднані з поперековим фіксатором, який в свою чергу приєднаний гнучким шнуром 12 перекинутим через додатковий ролик 13 з розтягуючим вантажем 14 Дві частини опірної дошки сполучені шарнірно з можливістю оберту відносно спільної осі Головна частина опорної дошки виконана Г-подібною, довге плече сполучено шарнірно з грудною частиною опірної дошки, а менше плече орієнтовано до гори Третій фіксатор виконано у вигляді вільної петлі, яка через гнучкий шнур закріплена на короткій стороні Г-подібної стороні частини опірної дошки Каретка в верхній частині несе що найменш три масажні ролики, крім того каретка виконана на пересувних роликах 15 знизу, а саме пересувні ролики встановлені в направляючих для запобігання їх зміщення або перекошування При зайнятті хворого на пристрої діється подвійний вплив на хребет розвантаження хребта шляхом його розтягування та мягкий массаж Масажні ролики встановлено зі зміщенням відносно рівня вікна - це дає ефект хвилі в процесі перекочування роликів по м'язах, які розташовані з двох сторін хребта Крім того масажні ролики виконані У-образного профілю в подовжньому розрізі, це дає можливість виконувати масажні рухи не травмуючи тіла хребта Масажні ролики покриті м'яким еластичним матеріалом, який закріплено на пересувній каретці Покриття може бути виконано іншим варіантом - його закріпляють знизу вікна, яке розташовано в осьовій зоні опорної дошки Це також робить масажні рухи м'якими та не травмуючими Сам хворий вирішує який вантаж дає йому почуття комфорту та вирішує які зусилля прикладати руками для масажу хребта Вантаж, який додатково розтягує хребет може бути відрегульовано завдяки зменшування або нарощування ваги в залежності від побажань людини Пристрій може бути використано в ІНШІЙ ПОЗИЦІЇ, коли людина розміщена лицем до долу Спочатку пристрій розміщають в основній позиції, людина закріпляє фіксатори, а після того весь пристрій перегортають (на фіг не показано) і так виконують масаж та розтягування Це додатково розвантажує хребет та сприяє розвантаженню судин Корисну модель - пристрій для одночасного розтягування та самомасажу хребта виконують в 1343 промислових умовах з дерев яної дошки знизу та зверху На звичайному столярному обладнанні з використанням ручної роботи Ролики - стандартні елементи Гнучкі елементи - шнур можуть бути замінені на пружини з конструктивними елементами для їх встановлення Конструкція дешева, компактна і може бути використана в різних умовах санаторію, ПОЛІКЛІНІКИ та в побуті о
