Система для гасіння полум’я

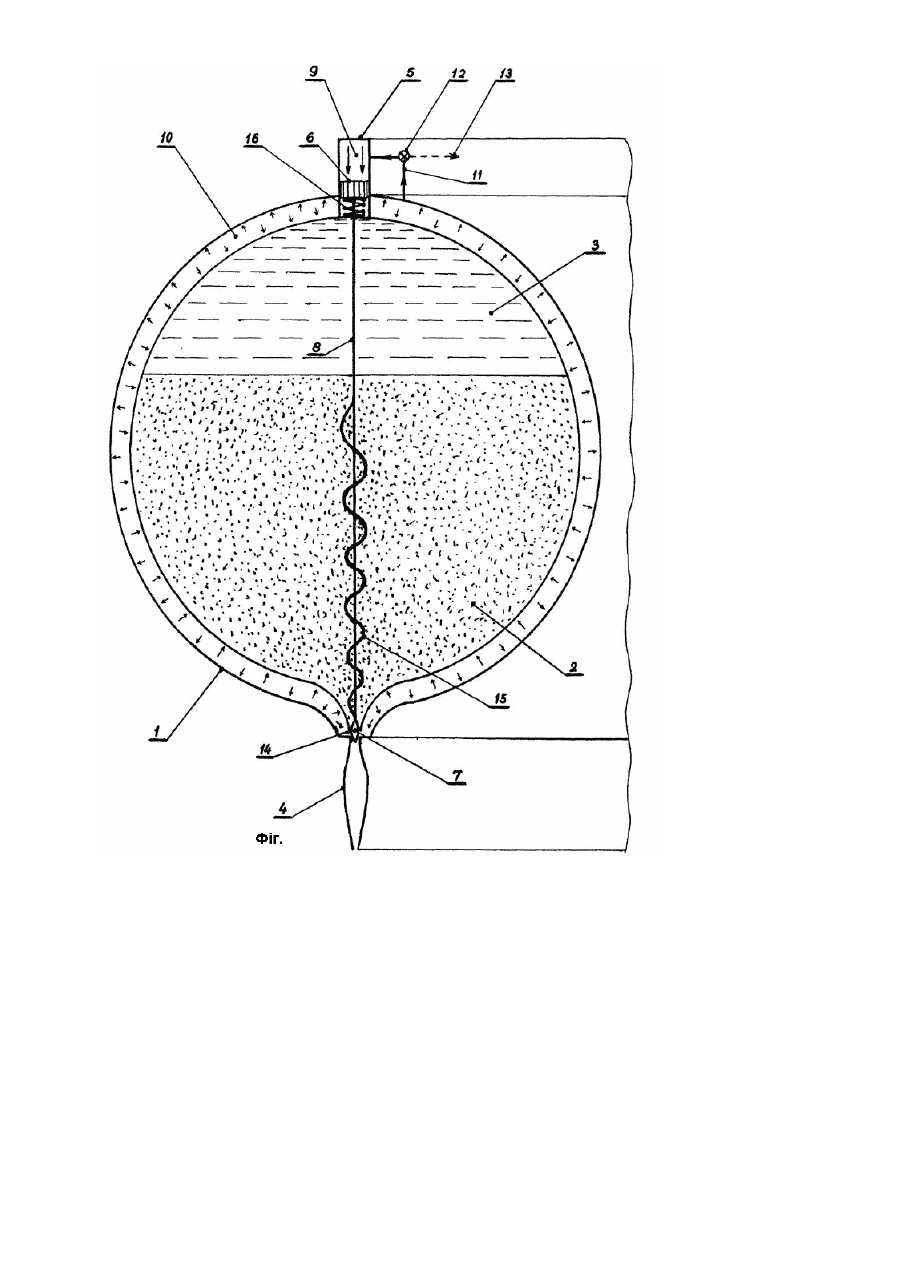

Винахід відноситься до області пожежегасіння і може бути використаний як у стаціонарних, так І в нестаціонарних умовах на об'єктах різного класу і призначення. Аналоги винаходу - система у виді сферичного резервуара, заповненого по-лум'ягасним середовищем у твердій фазі і з'єднаного з циліндричним резервуаром, заповненого агентом, що витісняє, у газовій фазі (а. с. СРСР №1200911, 1984p.); система у виді резервуара, заповненого частково полум'ягасним середовищем і частково агентом що витісняє, запас якого в нагнітальній магістралі зв'язаний з обсягом агента в резервуарі (пат. США №4520871,1985p.). Недоліки аналогів - недостатня ефективність пожежегасіння, знижена продуктивність. Прототип винаходу - система у виді резервуара, заповненого полум'ягасним середовищем у твердій фазі під шаром агента, що ви тісняє, у зрідженій фазі (а.с. СРСР №1329788, 1987p.). Недоліки прототипу - звужені функціональні можливості. В основу винаходу поставлена задача підвищення ефективності пожежегасіння з формуванням кругової завіси і збільшення продуктивності при розширенні функціональних можливостей системи шляхом того, що у системи для гасіння полум'я, яка містить резервуар із полум'ягасним середовищем у твердій фазі під шаром агента, що витісняє, у зрідженій фазі, запірно-пусковий пристрій і розпилювач, резервуар виконаний у виді відкритого тора, по середній окружності якого зверху встановлений тороподібний циліндр із підпружинним торо-подібним поршнем, а знизу виконаний профільований щілинний тороподібний розпилювач із профільованим тороподібним клапаном на вході, при цьому клапан зв'язаний з поршнем рівномірно розміщеними по окружності штоками, а надпорпшевий простір знаходиться під надлшшсовим тиском з можливістю його скидання в момент спрацьовування датчика виявлення пожежі, причому резервуар виконаний порожнім і заповнений стиснутим газом під високим тиском, а його порожнина повідомлена зверху з надпоршневим простором через лінію з триходовим керованим клапаном і випуском надлишкового тиску і знизу з мінімальним перетином розпилювача з можливістю ежекції стиснутого газу при відкритому клапані через розташовані в шаховому порядку дворядні отвори, при цьому штоки постачені гвинтоподібними спушувачами. Загальна ознака прототипу і винаходу - наявність резервуара з полум'ягасним середовищем у твердій фазі під шаром агента, що ви тісняє, у зрідженій фазі. Сутність винаходу пояснюється кресленням на фіг.1, де показаний вертикальний переріз конструкції, а цифрами позначені: 1 - резервуар; 2 - полум'ягасне середовище; 3 -агент, що ви тісняє; 4 - розпилювач; 5 тороподібний циліндр; 6 - тороподібний поршень; 7 - тороподібний клапан; 8 - штоки; 9 - надпоршневий простір; 10 - стиснутий газ; 11 - сполучна лінія між порожниною порожнього резервуара і надпоршневим простором; 12 - триходовий клапан; 13 - скидання тиску з надпоршневого простору; 14 - отвору в мінімальному перетині розпилювача; 15 - спушувані; 16 - пружини розтягання. Система для гасіння полум'я, що містить резервуар 1 із полум'ягасгаш середовищем 2 у твердій фазі під шаром агента, що витісняє, 3 у зрідженій фазі, запірно-пускове пристрій і розпилювач 4, виконана таким чином. Резервуар 1 виконаний у виді відкритого тора, по середній окружності якого зверху встановлений тороподібний циліндр 5 з підпружинним торо-подібним поршнем 6, а знизу виконаний профільований щілинний тороподібний розпилювач 4 із профільованим тороподібним клапаном 7 на вході. Клапан 7 зв'язаний з поршнем 6 рівномірно розміщеними по окружності штоками 8, а надпоршневий простір 9 знаходиться під надлишковим тиском з можливістю його скидання в момент спрацьовування датчика виявлення пожежі. Резервуар 1 виконаний порожнім і заповнений стиснутим газом 10 під високим тиском, а його порожнина повідомлена зверху з надпоршневим простором 9 через лінію 11 із триходовим керованим клапаном 12 і випуском 13 надлишкового тиску і знизу з мінімальним перетином розпилювача 4 з можливістю ежекції стиснутого газу 10 при відкритому клапані 7 через розташовані в шаховому порядку дворядні отвори 14. Штоки 8 постачені гвинтоподібними спушувачами 15. Система працює таким чином. У звичайному положенні клапан 7 нормально закритий, а агент 3, що витісняє, у зрідженій фазі знаходиться в стані насичення. При спрацьовуванні датчика виявлення пожежі відбувається миттєве скидання тиску з надпоршневого простору 9 поршня 6, підпружинний поршень 6 піднімається нагору, захоплюючи за собою зв'язаний з ним штоками 8 клапан 7, у результаті чого відкривається вхід у розпилювач 4, У результаті різкого зниження тиску в резервуарі 1 відбувається об'ємне скипання зрідженого газу 3, завдяки чому полум'ягасне середовище 2 у твердій фазі спушується і перемішується. Об'ємне кипіння і перемішування продовжується протягом усього часу випуску полум'ягасного середовища 2. При цьому за рахунок ежектування газу 10 з порожнини резервуара 1 через отвори 14, що розташовані в шаховому порядку в мінімальному перетині розпилювача 4, інтенсифікується процес випуску полум'ягасного середовища 2 і збільшується далекобійність її кільцевого струменя. Причому, у випадку застосування як стиснутий газ 10 інертної газової суміші істотно підвищується ефективність полум'япридушення. Винахід реалізують тим, що як матеріал резервуара 1 використовують, наприклад, полегшений композит типу Simsite (США) з високою опірністю зносу і впливу агресивних і корозійно-активних середовищ; полум'ягасного середовища 2 - вогнегасний порошок; агента 3, що витісняє, - зріджений двоокис вуглецю; стиснутого газу 10 - інертну газову суміш. Показники техніко-економічної ефективності винаходу: висока вогнегасна здатність з формуванням кільцевої завіси для обмеження поширення пожежі, у тому числі шляхом створення тороподібного резервуара будь-якої необхідної конфігурації і будь-якого розміру в залежності від площі охоронюваного приміщення (відсіку); - широкі функціональні можливості при значній продуктивності; - підвищена надійність при експлуатації в екстремальних умовах; - гарна уписаність і пристосовність до об'єктів складної конфігурації; - простота конструкції при її великій просторовій твердості; - зручність в експлуатації при високої технологічний варіюваності системи.
