Електрофільтр

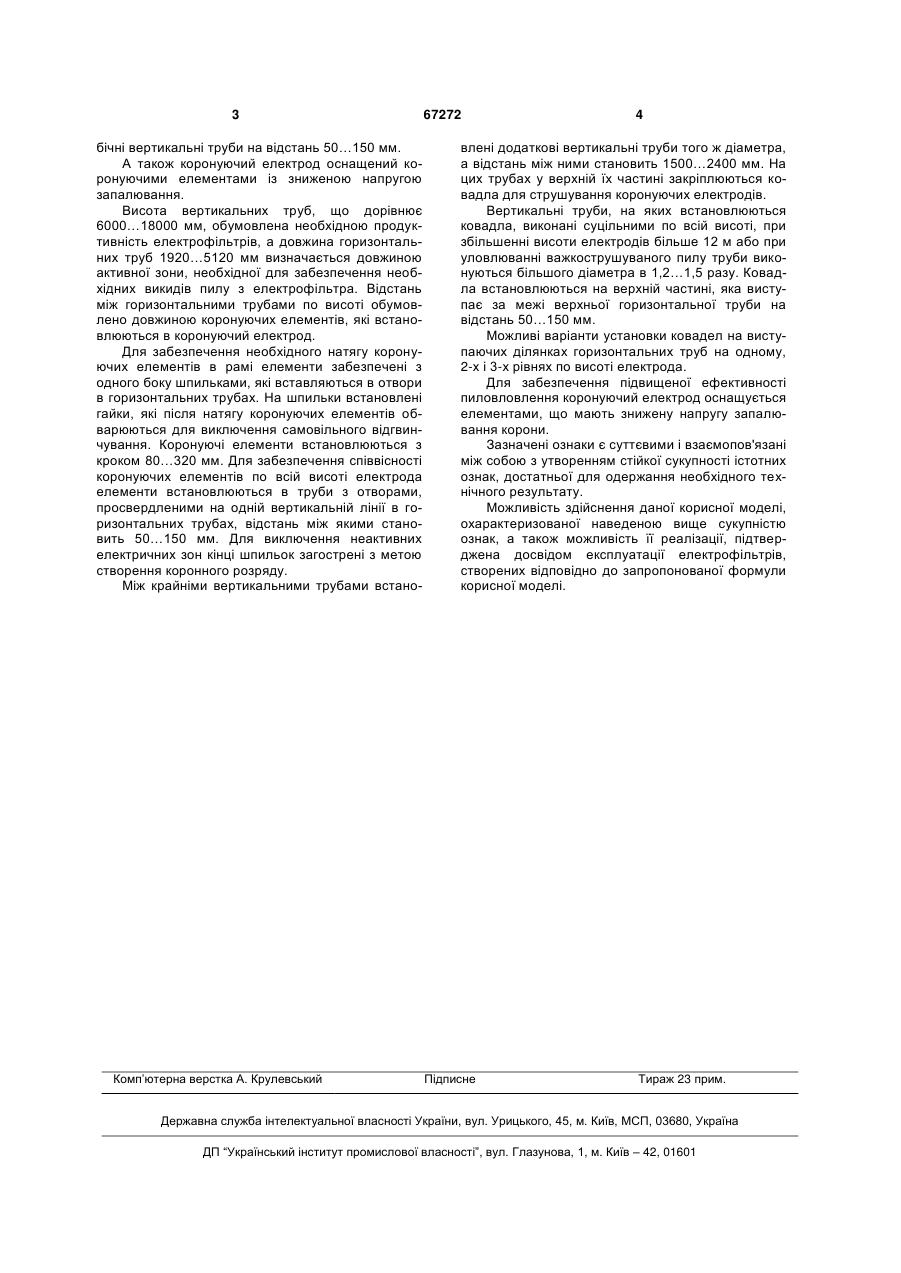

1. Електрофільтр, що містить осаджувальні і коронуючі електроди рамної конструкції, який відрізняється тим, що рами коронуючих електродів виконані з труб діаметром від 30 до 50 мм, причому вертикальні труби висотою 6000…18000 мм з'єднані між собою горизонтальними трубами довжиною 1920-5120 мм однакового діаметра з відстанню між ними 1400…2500 мм, в місцях кріплення коронуючих елементів труби виконані здвоєними з відстанню між ними 50…150 мм, між горизонтальними трубами встановлені коронуючі елементи з кроком 80…320 мм, які з одного боку 3 бічні вертикальні труби на відстань 50…150 мм. А також коронуючий електрод оснащений коронуючими елементами із зниженою напругою запалювання. Висота вертикальних труб, що дорівнює 6000…18000 мм, обумовлена необхідною продуктивність електрофільтрів, а довжина горизонтальних труб 1920…5120 мм визначається довжиною активної зони, необхідної для забезпечення необхідних викидів пилу з електрофільтра. Відстань між горизонтальними трубами по висоті обумовлено довжиною коронуючих елементів, які встановлюються в коронуючий електрод. Для забезпечення необхідного натягу коронуючих елементів в рамі елементи забезпечені з одного боку шпильками, які вставляються в отвори в горизонтальних трубах. На шпильки встановлені гайки, які після натягу коронуючих елементів обварюються для виключення самовільного відгвинчування. Коронуючі елементи встановлюються з кроком 80…320 мм. Для забезпечення співвісності коронуючих елементів по всій висоті електрода елементи встановлюються в труби з отворами, просвердленими на одній вертикальній лінії в горизонтальних трубах, відстань між якими становить 50…150 мм. Для виключення неактивних електричних зон кінці шпильок загострені з метою створення коронного розряду. Між крайніми вертикальними трубами встано Комп’ютерна верстка А. Крулевський 67272 4 влені додаткові вертикальні труби того ж діаметра, а відстань між ними становить 1500…2400 мм. На цих трубах у верхній їх частині закріплюються ковадла для струшування коронуючих електродів. Вертикальні труби, на яких встановлюються ковадла, виконані суцільними по всій висоті, при збільшенні висоти електродів більше 12 м або при уловлюванні важкострушуваного пилу труби виконуються більшого діаметра в 1,2…1,5 разу. Ковадла встановлюються на верхній частині, яка виступає за межі верхньої горизонтальної труби на відстань 50…150 мм. Можливі варіанти установки ковадел на виступаючих ділянках горизонтальних труб на одному, 2-х і 3-х рівнях по висоті електрода. Для забезпечення підвищеної ефективності пиловловлення коронуючий електрод оснащується елементами, що мають знижену напругу запалювання корони. Зазначені ознаки є суттєвими і взаємопов'язані між собою з утворенням стійкої сукупності істотних ознак, достатньої для одержання необхідного технічного результату. Можливість здійснення даної корисної моделі, охарактеризованої наведеною вище сукупністю ознак, а також можливість її реалізації, підтверджена досвідом експлуатації електрофільтрів, створених відповідно до запропонованої формули корисної моделі. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
