Електрофільтр
Номер патенту: 67271
Опубліковано: 10.02.2012
Формула / Реферат
1. Електрофільтр, що містить коронуючі і осаджувальні електроди, який відрізняється тим, що осаджувальні електроди набрані з профільованих елементів висотою від 7000 до 19000 мм в кількості від 3-х до 8 штук, товщина профілю листа, з якого виготовлені елементи осаджувального електрода складає 0,8…1,4 мм, кожен елемент підвішений за дві пластини, а нижні кінці електродів зафіксовані за допомогою болтів між двома пластинами, відстань між пластинами вгорі і внизу становить 30 … 50 мм.
2. Електрофільтр за п. 1, який відрізняється тим, що товщина пластин, в яких кріпляться кінці осаджувальних елементів, становить 10 … 15 мм, а ширина 100…150 мм.
3. Електрофільтр за п. 1, який відрізняється тим, що ширина профільованого елемента становить 350…1000 мм.
Текст

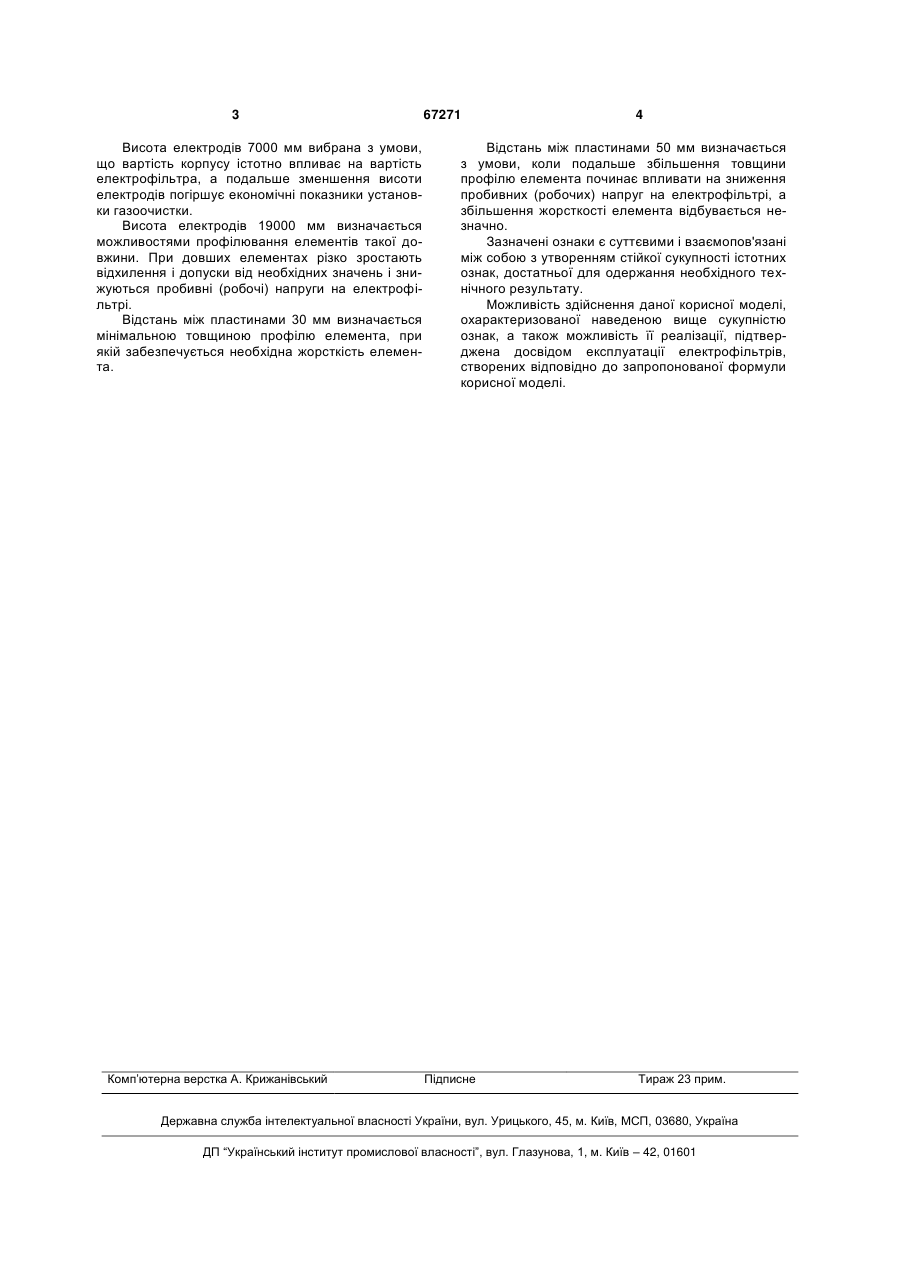

1. Електрофільтр, що містить коронуючі і осаджувальні електроди, який відрізняється тим, що осаджувальні електроди набрані з профільованих елементів висотою від 7000 до 19000 мм в кількості від 3-х до 8 штук, товщина профілю листа, з 3 Висота електродів 7000 мм вибрана з умови, що вартість корпусу істотно впливає на вартість електрофільтра, а подальше зменшення висоти електродів погіршує економічні показники установки газоочистки. Висота електродів 19000 мм визначається можливостями профілювання елементів такої довжини. При довших елементах різко зростають відхилення і допуски від необхідних значень і знижуються пробивні (робочі) напруги на електрофільтрі. Відстань між пластинами 30 мм визначається мінімальною товщиною профілю елемента, при якій забезпечується необхідна жорсткість елемента. Комп’ютерна верстка А. Крижанівський 67271 4 Відстань між пластинами 50 мм визначається з умови, коли подальше збільшення товщини профілю елемента починає впливати на зниження пробивних (робочих) напруг на електрофільтрі, а збільшення жорсткості елемента відбувається незначно. Зазначені ознаки є суттєвими і взаємопов'язані між собою з утворенням стійкої сукупності істотних ознак, достатньої для одержання необхідного технічного результату. Можливість здійснення даної корисної моделі, охарактеризованої наведеною вище сукупністю ознак, а також можливість її реалізації, підтверджена досвідом експлуатації електрофільтрів, створених відповідно до запропонованої формули корисної моделі. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElectrostatic precipitator
Автори англійськоюChiekalov Liev Valientinovich, Sanaiev Yurii Ivanovich
Назва патенту російськоюЭлектрофильтр
Автори російськоюЧекалов Лев Валентинович, Санаев Юрий Иванович
МПК / Мітки
МПК: B01D 53/32
Мітки: електрофільтр
