Електрофільтр з верхнім підвісом і бічним струшуванням коронуючих електродів

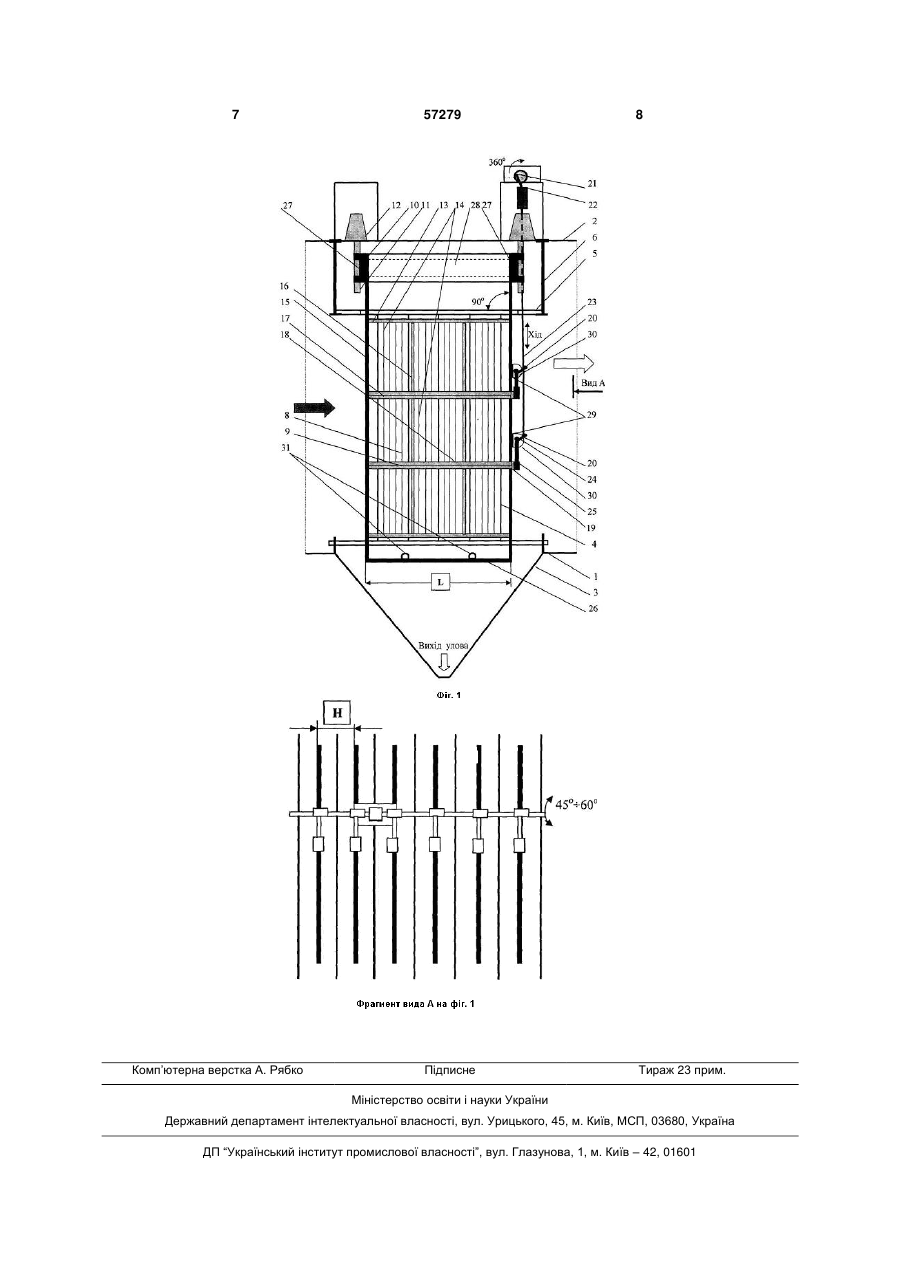

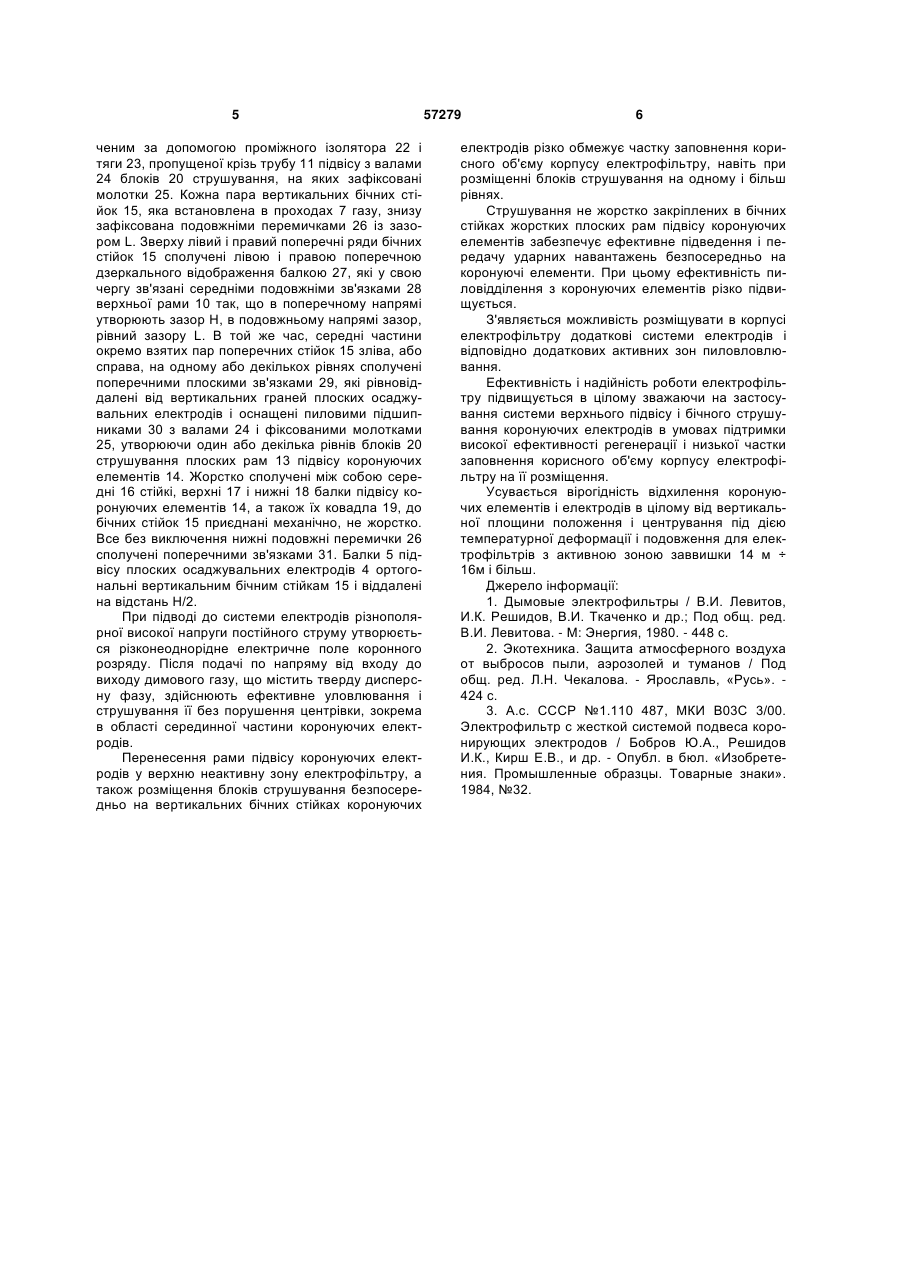

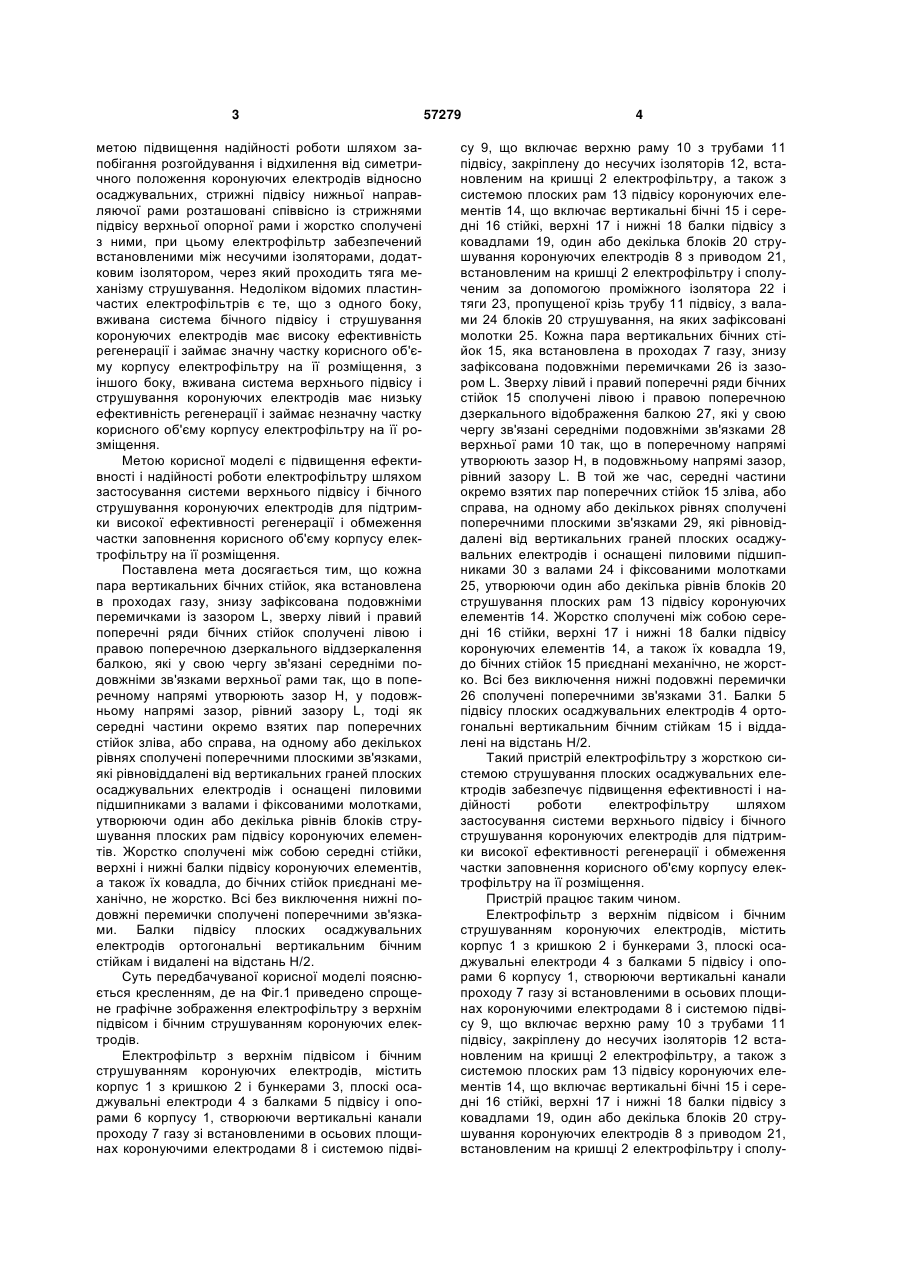

1. Електрофільтр з верхнім підвісом і бічним струшуванням коронуючих електродів, що містить корпус з кришкою і бункерами, плоскі осаджувальні електроди з балками підвісу і опорами корпуси, що створюють вертикальні канали проходи газу зі встановленими в осьових площинах коронуючими електродами і системою підвісу, що включає верхню раму з трубами підвісу, закріплену до несучих ізоляторів, встановлених на кришці електрофільтра, а також з системою плоских рам підвісу коронуючих елементів, що включає вертикальні бічні і середні стійки, верхні і нижні балки підвісу з ковадлами, один або декілька блоків струшування коронуючих електродів з приводом, встановленим на кришці електрофільтра і сполученим за допомогою проміжного ізолятора і тяги, пропущеної крізь трубу підвісу, з валами блоків струшування, на яких зафіксовані молотки, який відрізняється тим, що кожна пара вертикальних бічних стійок, яка встановлена в проходах газу, знизу зафіксована подовжніми перемичками із зазором L, зверху U 2 57279 1 3 метою підвищення надійності роботи шляхом запобігання розгойдування і відхилення від симетричного положення коронуючих електродів відносно осаджувальних, стрижні підвісу нижньої направляючої рами розташовані співвісно із стрижнями підвісу верхньої опорної рами і жорстко сполучені з ними, при цьому електрофільтр забезпечений встановленими між несучими ізоляторами, додатковим ізолятором, через який проходить тяга механізму струшування. Недоліком відомих пластинчастих електрофільтрів є те, що з одного боку, вживана система бічного підвісу і струшування коронуючих електродів має високу ефективність регенерації і займає значну частку корисного об'єму корпусу електрофільтру на її розміщення, з іншого боку, вживана система верхнього підвісу і струшування коронуючих електродів має низьку ефективність регенерації і займає незначну частку корисного об'єму корпусу електрофільтру на її розміщення. Метою корисної моделі є підвищення ефективності і надійності роботи електрофільтру шляхом застосування системи верхнього підвісу і бічного струшування коронуючих електродів для підтримки високої ефективності регенерації і обмеження частки заповнення корисного об'єму корпусу електрофільтру на її розміщення. Поставлена мета досягається тим, що кожна пара вертикальних бічних стійок, яка встановлена в проходах газу, знизу зафіксована подовжніми перемичками із зазором L, зверху лівий і правий поперечні ряди бічних стійок сполучені лівою і правою поперечною дзеркального віддзеркалення балкою, які у свою чергу зв'язані середніми подовжніми зв'язками верхньої рами так, що в поперечному напрямі утворюють зазор Н, у подовжньому напрямі зазор, рівний зазору L, тоді як середні частини окремо взятих пар поперечних стійок зліва, або справа, на одному або декількох рівнях сполучені поперечними плоскими зв'язками, які рівновіддалені від вертикальних граней плоских осаджувальних електродів і оснащені пиловими підшипниками з валами і фіксованими молотками, утворюючи один або декілька рівнів блоків струшування плоских рам підвісу коронуючих елементів. Жорстко сполучені між собою середні стійки, верхні і нижні балки підвісу коронуючих елементів, а також їх ковадла, до бічних стійок приєднані механічно, не жорстко. Всі без виключення нижні подовжні перемички сполучені поперечними зв'язками. Балки підвісу плоских осаджувальних електродів ортогональні вертикальним бічним стійкам і видалені на відстань Н/2. Суть передбачуваної корисної моделі пояснюється кресленням, де на Фіг.1 приведено спрощене графічне зображення електрофільтру з верхнім підвісом і бічним струшуванням коронуючих електродів. Електрофільтр з верхнім підвісом і бічним струшуванням коронуючих електродів, містить корпус 1 з кришкою 2 і бункерами 3, плоскі осаджувальні електроди 4 з балками 5 підвісу і опорами 6 корпусу 1, створюючи вертикальні канали проходу 7 газу зі встановленими в осьових площинах коронуючими електродами 8 і системою підві 57279 4 су 9, що включає верхню раму 10 з трубами 11 підвісу, закріплену до несучих ізоляторів 12, встановленим на кришці 2 електрофільтру, а також з системою плоских рам 13 підвісу коронуючих елементів 14, що включає вертикальні бічні 15 і середні 16 стійкі, верхні 17 і нижні 18 балки підвісу з ковадлами 19, один або декілька блоків 20 струшування коронуючих електродів 8 з приводом 21, встановленим на кришці 2 електрофільтру і сполученим за допомогою проміжного ізолятора 22 і тяги 23, пропущеної крізь трубу 11 підвісу, з валами 24 блоків 20 струшування, на яких зафіксовані молотки 25. Кожна пара вертикальних бічних стійок 15, яка встановлена в проходах 7 газу, знизу зафіксована подовжніми перемичками 26 із зазором L. Зверху лівий і правий поперечні ряди бічних стійок 15 сполучені лівою і правою поперечною дзеркального відображення балкою 27, які у свою чергу зв'язані середніми подовжніми зв'язками 28 верхньої рами 10 так, що в поперечному напрямі утворюють зазор Н, в подовжньому напрямі зазор, рівний зазору L. В той же час, середні частини окремо взятих пар поперечних стійок 15 зліва, або справа, на одному або декількох рівнях сполучені поперечними плоскими зв'язками 29, які рівновіддалені від вертикальних граней плоских осаджувальних електродів і оснащені пиловими підшипниками 30 з валами 24 і фіксованими молотками 25, утворюючи один або декілька рівнів блоків 20 струшування плоских рам 13 підвісу коронуючих елементів 14. Жорстко сполучені між собою середні 16 стійки, верхні 17 і нижні 18 балки підвісу коронуючих елементів 14, а також їх ковадла 19, до бічних стійок 15 приєднані механічно, не жорстко. Всі без виключення нижні подовжні перемички 26 сполучені поперечними зв'язками 31. Балки 5 підвісу плоских осаджувальних електродів 4 ортогональні вертикальним бічним стійкам 15 і віддалені на відстань Н/2. Такий пристрій електрофільтру з жорсткою системою струшування плоских осаджувальних електродів забезпечує підвищення ефективності і надійності роботи електрофільтру шляхом застосування системи верхнього підвісу і бічного струшування коронуючих електродів для підтримки високої ефективності регенерації і обмеження частки заповнення корисного об'єму корпусу електрофільтру на її розміщення. Пристрій працює таким чином. Електрофільтр з верхнім підвісом і бічним струшуванням коронуючих електродів, містить корпус 1 з кришкою 2 і бункерами 3, плоскі осаджувальні електроди 4 з балками 5 підвісу і опорами 6 корпусу 1, створюючи вертикальні канали проходу 7 газу зі встановленими в осьових площинах коронуючими електродами 8 і системою підвісу 9, що включає верхню раму 10 з трубами 11 підвісу, закріплену до несучих ізоляторів 12 встановленим на кришці 2 електрофільтру, а також з системою плоских рам 13 підвісу коронуючих елементів 14, що включає вертикальні бічні 15 і середні 16 стійкі, верхні 17 і нижні 18 балки підвісу з ковадлами 19, один або декілька блоків 20 струшування коронуючих електродів 8 з приводом 21, встановленим на кришці 2 електрофільтру і сполу 5 ченим за допомогою проміжного ізолятора 22 і тяги 23, пропущеної крізь трубу 11 підвісу з валами 24 блоків 20 струшування, на яких зафіксовані молотки 25. Кожна пара вертикальних бічних стійок 15, яка встановлена в проходах 7 газу, знизу зафіксована подовжніми перемичками 26 із зазором L. Зверху лівий і правий поперечні ряди бічних стійок 15 сполучені лівою і правою поперечною дзеркального відображення балкою 27, які у свою чергу зв'язані середніми подовжніми зв'язками 28 верхньої рами 10 так, що в поперечному напрямі утворюють зазор Н, в подовжньому напрямі зазор, рівний зазору L. В той же час, середні частини окремо взятих пар поперечних стійок 15 зліва, або справа, на одному або декількох рівнях сполучені поперечними плоскими зв'язками 29, які рівновіддалені від вертикальних граней плоских осаджувальних електродів і оснащені пиловими підшипниками 30 з валами 24 і фіксованими молотками 25, утворюючи один або декілька рівнів блоків 20 струшування плоских рам 13 підвісу коронуючих елементів 14. Жорстко сполучені між собою середні 16 стійкі, верхні 17 і нижні 18 балки підвісу коронуючих елементів 14, а також їх ковадла 19, до бічних стійок 15 приєднані механічно, не жорстко. Все без виключення нижні подовжні перемички 26 сполучені поперечними зв'язками 31. Балки 5 підвісу плоских осаджувальних електродів 4 ортогональні вертикальним бічним стійкам 15 і віддалені на відстань Н/2. При підводі до системи електродів різнополярної високої напруги постійного струму утворюється різконеоднорідне електричне поле коронного розряду. Після подачі по напряму від входу до виходу димового газу, що містить тверду дисперсну фазу, здійснюють ефективне уловлювання і струшування її без порушення центрівки, зокрема в області серединної частини коронуючих електродів. Перенесення рами підвісу коронуючих електродів у верхню неактивну зону електрофільтру, а також розміщення блоків струшування безпосередньо на вертикальних бічних стійках коронуючих 57279 6 електродів різко обмежує частку заповнення корисного об'єму корпусу електрофільтру, навіть при розміщенні блоків струшування на одному і більш рівнях. Струшування не жорстко закріплених в бічних стійках жорстких плоских рам підвісу коронуючих елементів забезпечує ефективне підведення і передачу ударних навантажень безпосередньо на коронуючі елементи. При цьому ефективність пиловідділення з коронуючих елементів різко підвищується. З'являється можливість розміщувати в корпусі електрофільтру додаткові системи електродів і відповідно додаткових активних зон пиловловлювання. Ефективність і надійність роботи електрофільтру підвищується в цілому зважаючи на застосування системи верхнього підвісу і бічного струшування коронуючих електродів в умовах підтримки високої ефективності регенерації і низької частки заповнення корисного об'єму корпусу електрофільтру на її розміщення. Усувається вірогідність відхилення коронуючих елементів і електродів в цілому від вертикальної площини положення і центрування під дією температурної деформації і подовження для електрофільтрів з активною зоною заввишки 14 м ÷ 16м і більш. Джерело інформації: 1. Дымовые электрофильтры / В.И. Левитов, И.К. Решидов, В.И. Ткаченко и др.; Под общ. ред. В.И. Левитова. - М: Энергия, 1980. - 448 с. 2. Экотехника. Защита атмосферного воздуха от выбросов пыли, аэрозолей и туманов / Под общ. ред. Л.Н. Чекалова. - Ярославль, «Русь». 424 с. 3. А.с. СССР №1.110 487, МКИ В03С 3/00. Электрофильтр с жесткой системой подвеса коронирующих электродов / Бобров Ю.А., Решидов И.К., Кирш Е.В., и др. - Опубл. в бюл. «Изобретения. Промышленные образцы. Товарные знаки». 1984, №32. 7 Комп’ютерна верстка А. Рябко 57279 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
