Віброізолятор колони насосно-компресорних труб

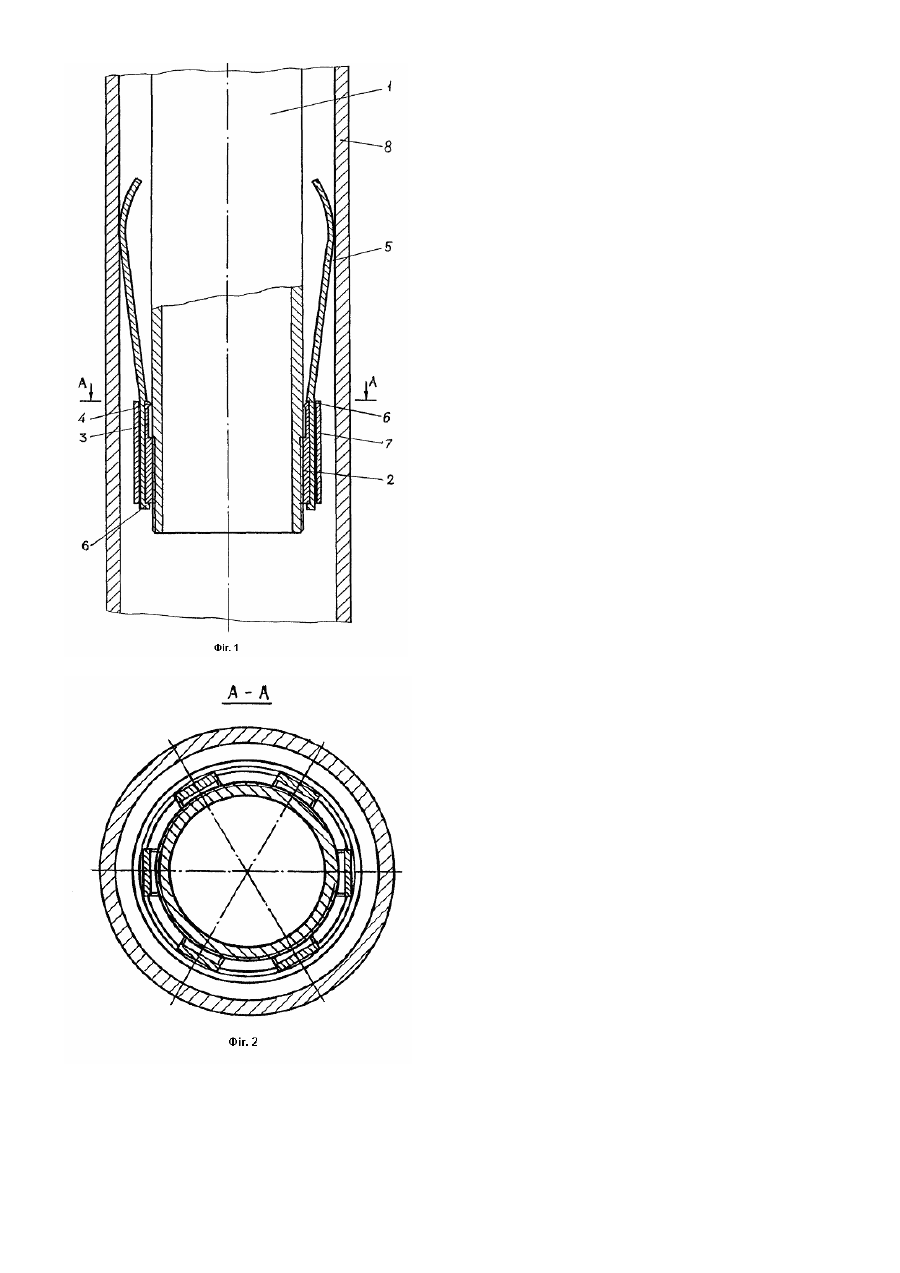

Винахід відноситься до обладнання підземних газосховищ, зокрема до систем перекачування газу через вертикальні колони насосно-компресорних труб. Найбільш близьким до запропонованого є віброізолятор трубопроводів, що містить насаджений на трубу демпфер, розташований в нерухомій обоймі (Гладких П.А., Хачатурян С.Л. Вибрации в трубопроводах и методы их устранения. М.: Машиностроение, 1959). Проте такий віброізолятор трубопроводів мав недостатні амортизуючі властивості, не допускає осьового переміщення труб відносно обойми, а можливість самовідкручування різьбових з'єднань в умовах вібрацій або інших динамічних навантажень є достатньо велика. Тому його застосування для віброізоляції схильних до самовідкручування нижніх частин колони насосно-компресорних труб є неможливим. В основу винаходу поставлене завдання створення такого віброізолятора, в якому введення нових елементів та їх взаємне розташування, забезпечили б зменшення поперечних вібрацій нижньої частини колони та її схильність до самовідкручування при одночасному забезпеченні рухомості в осьовому напрямку, і за рахунок цього виключити необхідність підйому відірваних частин та повторного монтажу колони, а отже підвищити надійність і міжремонтний період насосно-компресорного обладнання. Поставлене завдання вирішується тим, що в віброізоляторі, який містить насаджений на трубу демпфер, розташований в нерухомій обоймі, згідно з винаходом, демпфер виконаний у вигляді не менше шести концентрично розміщених листових пружин, вставлених у втулку, насаджену на трубу і оснащену елементами малої жорсткості, в які впираються листові пружини, нерухомо закріплені в пазах втулки нижньою частиною, а верхньою притиснуті силами своєї пружності до внутрішньої поверхні обойми. Виготовлення демпфера у вигляді не менше шести концентрично розміщених листових пружин дозволяє забезпечити близьку до рівномірної амортизуючу здатність пружин при одночасно можливих великих переміщеннях труби в довільному поперечному напрямку, не обмежуючи можливості осьових переміщень в процесі монтажних робіт. Наявність елементів малої жорсткості, в які впираються листові пружини нижньою частиною, а верхньою притиснуті до внутрішньої поверхні обойми, забезпечує надійне закріплення віброізолятора на трубі, обмежуючи одночасно можливість провертання труби в обоймі, а отже можливість самовідкручування різьбових з'єднань в результаті вібрацій. Поставлене завдання вирішується також тим, що кожен з елементів малої жорсткості втулки виготовлений з загостреними виступами, розміщеними між трубою і пружинами. В результаті цього стає неможливим повертання віброізолятора відносно труби, що виключає можливість його самовідкручування в змонтованому стані. На фіг.1 зображений запропонований віброізолятор колони насосно-компресорних труб, на фіг.2 - переріз А-А цього віброізолятора, де 1 - нижня частина наоосно-компресорної труби; 2 - втулка; 3 - елементи малої жорсткості; 4 - загострені виступи; 5 - листові пружини; 6 - буртики листової пружини; 7 - тонкостінна оболонка; 8 обсадна труба. Віброізолятор колони насосно-компресорних труб представляє собою набір концентрично розміщених листових пружин 5, нерухомо закріплених у канавках втулки 2 за допомогою напресованої оболонки 7. Втулка накручується на різьбу нижньої частини насосно-компресорної труби 1 і закріплена вдавленими в неї виступами 4 елементів малої жорсткості 3. Буртики 6 листових пружин не допускають їх осьового зміщення в закріпленому стані. Пружини виступають з пазів втулки, тому напресування тонкостінної оболонки 7 полегшується за рахунок можливості її згину. Верхні частини пружин притиснуті силами своєї пружності до обсадної труби 8. Закруглена в радіальних напрямках форма верхніх частин листових пружин забезпечує можливість осьового переміщення колони при наявності нерівностей обсадної труби або на її перфорованих ділянках. В момент установки насосно-компресорної труби з закріпленим на неї віброізолятором в обсадну трубу 8 пружини 5 деформуються в напрямку її осі. Одночасно кожна з пружин 5 працює як важіль, опираючись на елемент малої жорсткості 3 втулки 2, вдавлюючи виступ 4 в трубу 1, нижньою частиною вона притискається до оболонки 7, не допускаючи її зміщення 1 ослаблення кріплення пружин. В момент перекачування газу віброізолятор гасить коливання нижньої частини колони, не допускає виникнення крутних моментів від тертя між стінками насосно-компресорної і обсадної труб, що є однією з важливих причин розкручування різьбових з'єднань. Можливість саморозкручування з інших причин зменшується завдяки надійному закріпленню віброізолятора на трубі та великому моменту тертя, створеному силою пружності листових пружин на діаметрі обсадної колони.
