Пристрій для герметизації внутрішньотрубного простору колони насосно-компресорних труб, які спускають у свердловину під тиском

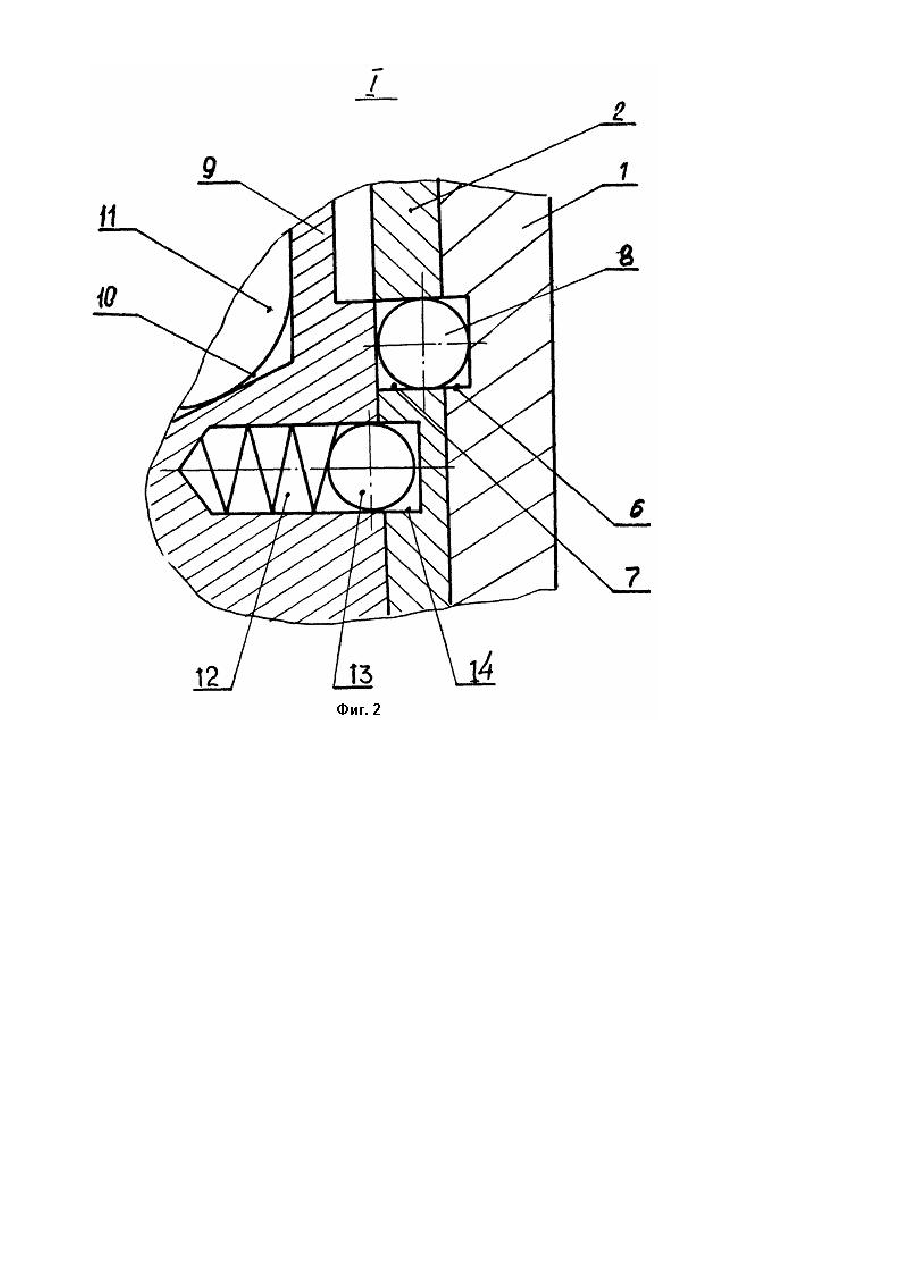

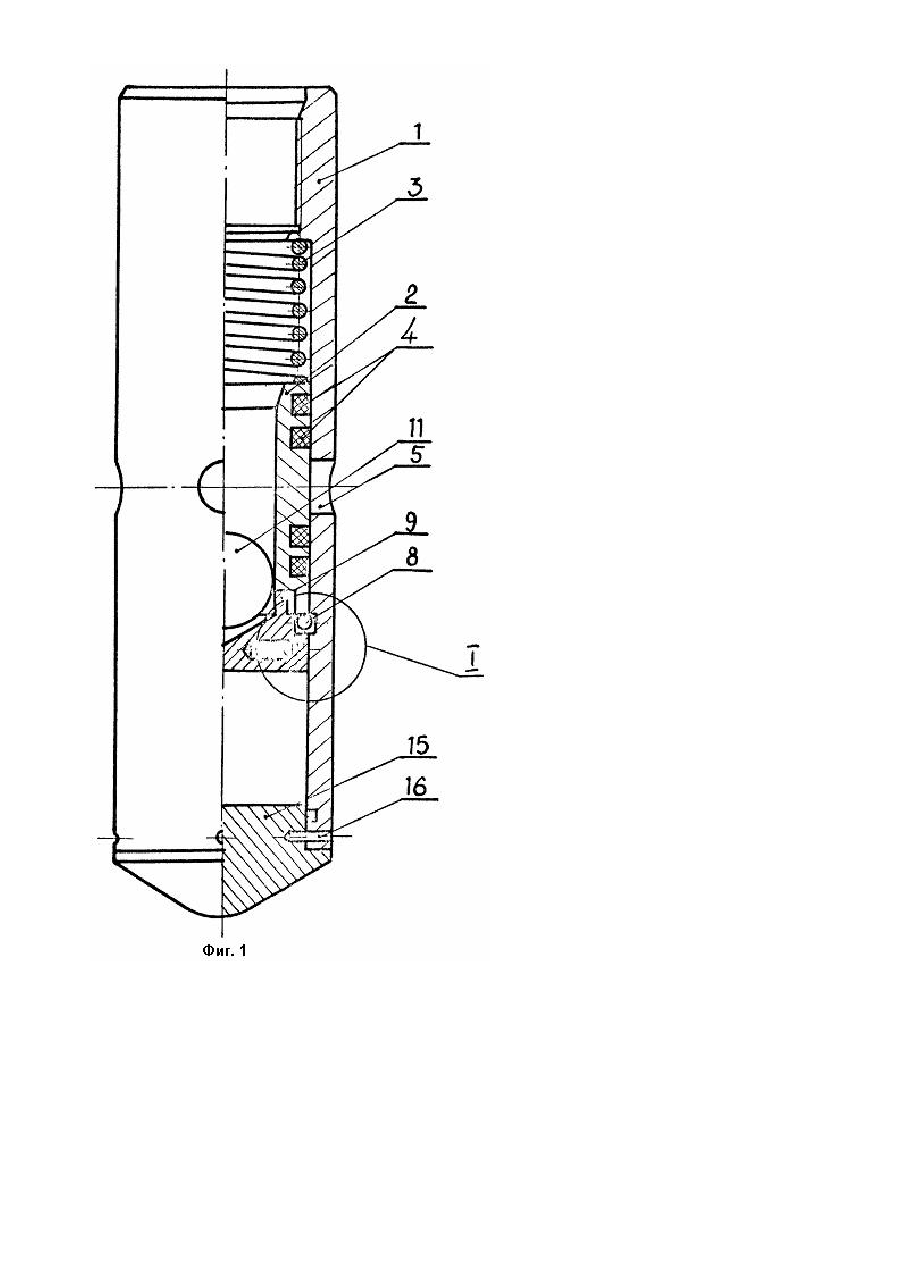

Изобретение относится к газовой промышленности и может быть использовано при спуске колонны насоснокомпрессорных труб в скважину под давлением. Известно устройство для герметизации внутритрубного пространства колонны насосно-компрессорных тр уб, спускаемых в скважину под давлением, содержащее корпус, в котором размещен запорный орган с уплотнительными элементами и механизм его открытия [1]. При использовании указанного устройства после окончания операции по спуску колонны насоснокомпрессорных труб в скважину под давлением для того, чтобы удалить запорный орган, необходимо создать избыточное давление во внутритр убном пространстве. После того, как запорный орган срезан, продавочная жидкость попадает в скважину, что снижает эксплуатационные параметры скважины. В основу изобретения поставлена задача усовершенствования устройства для герметизации внутритрубного пространства колонны насосно-компрессорных труб, сп ускаемых в скважину под давлением, за счет конструктивных изменений, вносимых в корпус и запорный орган, чем обеспечивается предотвращение попадания в скважину продавочной жидкости, и в результате - сохранение эксплуатационных свойств скважины. Поставленная задача решается тем, что в устройстве для герметизации внутритрубного пространства колонны насосно-компрессорных труб, спускаемых в скважину под давлением, содержащем полый цилиндрический корпус размещенный в нем запорный орган с уплотнительными элементами и механизм его открытия, новым является то, что корпус выполнен равномерно расположенными по окружности отверстиями и пазом на внутренней поверхности, запорный орган - в виде подпружиненной втулки со сквозными радиальными каналами в нижней части и размещенных в них и пазе корпуса фиксирующи х шариковых элементов, а механизм открытия запорного органа выполнен в виде запорной втулки, установленной под подпружиненной втулкой, выполненной с седлом под бросовый шаровой элемент, имеющие глухие радиальные каналы с подпружиненными фиксирующими элементами, размещенными в пазе подпружиненной втулки, которая установлена с возможностью осевого перемещения и открытия радиальных отверстий корпуса при размещении запорной втулки в нижнем положении. Корпус в нижней части выполнен с перекрывающим узлом, зафиксированным в корпусе срезными элементами. При использовании устройства для того, чтобы сообщить внутритрубное и затрубное пространства для эксплуатации скважины не создают избыточное давление во внутритрубном пространстве, а во внутритр убное пространство бросают шаровой элемент, который в конце своего падения служит приводом срабатывания механизма открытия запорного органа. Изобретение поясняется чертежом, где: на фиг. 1 показан общий вид устройства герметизации внутритрубного пространства колонны насоснокомпрессорных труб, спускаемых в скважину под давлением; на фиг. 2 - узел I фиг. 1. Устройство содержит полый цилиндрический корпус 1, размещенный в нем запорный орган в виде подпружиненной втулки 2 с пружиной 3 и уплотнительными элементами 4. Корпус 1 выполнен с равномерно расположенными по окружности отверстиями 5 и пазом 6 на внутренней поверхности. Подпружиненная втулка 2 имеет сквозные радиальные канала 7 в нижней части. В радиальных каналах 7 и пазе 6 размещены фиксирующие шариковые элементы 8. Ме ханизм открытия запорного органа выполнен в виде запорной втулки 9, установленной подподпружиненной втулкой 2, выполненной с седлом 10 под шаровой элемент 11 с глухими радиальными каналами 12 и подпружиненными фиксирующими элементами 13, размещенными в пазе 14 подпружиненной втулки 2. Корпус 1 в нижней части выполнен с перекрывающим узлом 15, зафиксированным срезными элементами (шти фтами) 16. Устройство работает следующим образом. Устройство в собранном виде, т.е. с перекрытыми втулкой 2 отверстиями 5 корпуса 1 свинчивают резьбовой поверхностью, выполненной в верхней части корпуса 1 с колонной насосно-компрессорных тр уб и спускают в скважину, находящуюся под давлением. При этом внутритр убное и затрубное пространства настоящим устройством между собой изолируют. Для эксплуатации скважины необходимо сообщить внутритрубное и затрубное пространства. Для этого во внутритр убное пространство бросают шаровой элемент 11, который в конце своего падения удаляет по седлу 10 запорной втулки 9. После этого подпружиненный фиксирующий элемент 13 выходит из пазе 14 подпружиненной втулки 2 в глухой радиальный канал 12 втулки 9 и дает возможность втулке 9 перемещаться вниз, освобождая тем самым выход фиксирующего шарикового элемента 8 из паза 6 в радиальный канал 7 втулки 2. Фиксирующий элемент 8 перестает удерживать втулку 2 в верхнем положении, и втулка 2 под действием пружины 3 перемещается вниз, открывая каналы 7, в корпусе 1, сообщая внутритрубное и затрубное пространства. В нижней части корпуса 1 выполнен перекрывающий узел в виде донышка 15 на срезных элементах 16, который предназначен для разобщения внутритрубного и затрубного пространства и служит дублирующим элементом запорной втулки 9. Если втулка 9 не срабатывает, донышко 15 удаляют, срезая штифты 16 избыточным гидравлическим давлением.
