Пристрій для прийому та видалення стічних вод з поверхні підлоги в каналізацію

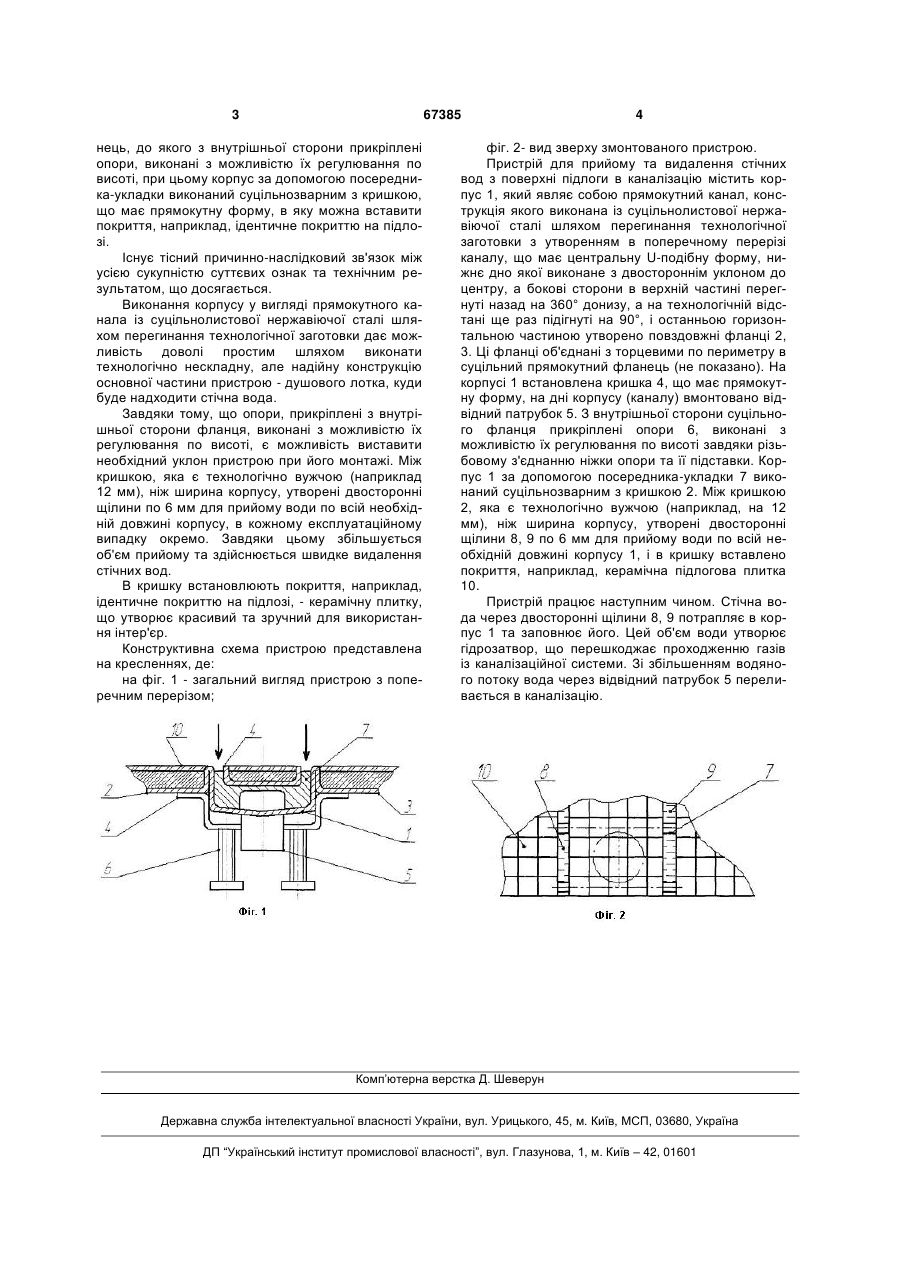

Пристрій для прийому та видалення стічних вод з поверхні підлоги в каналізацію, що містить корпус з установленою на ньому кришкою та вмонтованим відвідним патрубком, який відрізняється тим, що корпус являє собою прямокутний канал, виконаний із суцільнолистової нержавіючої сталі шляхом перегинання технологічної заготовки з утворенням в поперечному перерізі каналу 3 67385 нець, до якого з внутрішньої сторони прикріплені опори, виконані з можливістю їх регулювання по висоті, при цьому корпус за допомогою посередника-укладки виконаний суцільнозварним з кришкою, що має прямокутну форму, в яку можна вставити покриття, наприклад, ідентичне покриттю на підлозі. Існує тісний причинно-наслідковий зв'язок між усією сукупністю суттєвих ознак та технічним результатом, що досягається. Виконання корпусу у вигляді прямокутного канала із суцільнолистової нержавіючої сталі шляхом перегинання технологічної заготовки дає можливість доволі простим шляхом виконати технологічно нескладну, але надійну конструкцію основної частини пристрою - душового лотка, куди буде надходити стічна вода. Завдяки тому, що опори, прикріплені з внутрішньої сторони фланця, виконані з можливістю їх регулювання по висоті, є можливість виставити необхідний уклон пристрою при його монтажі. Між кришкою, яка є технологічно вужчою (наприклад 12 мм), ніж ширина корпусу, утворені двосторонні щілини по 6 мм для прийому води по всій необхідній довжині корпусу, в кожному експлуатаційному випадку окремо. Завдяки цьому збільшується об'єм прийому та здійснюється швидке видалення стічних вод. В кришку встановлюють покриття, наприклад, ідентичне покриттю на підлозі, - керамічну плитку, що утворює красивий та зручний для використання інтер'єр. Конструктивна схема пристрою представлена на кресленнях, де: на фіг. 1 - загальний вигляд пристрою з поперечним перерізом; 4 фіг. 2- вид зверху змонтованого пристрою. Пристрій для прийому та видалення стічних вод з поверхні підлоги в каналізацію містить корпус 1, який являє собою прямокутний канал, конструкція якого виконана із суцільнолистової нержавіючої сталі шляхом перегинання технологічної заготовки з утворенням в поперечному перерізі каналу, що має центральну U-подібну форму, нижнє дно якої виконане з двостороннім уклоном до центру, а бокові сторони в верхній частині перегнуті назад на 360° донизу, а на технологічній відстані ще раз підігнуті на 90°, і останньою горизонтальною частиною утворено повздовжні фланці 2, 3. Ці фланці об'єднані з торцевими по периметру в суцільний прямокутний фланець (не показано). На корпусі 1 встановлена кришка 4, що має прямокутну форму, на дні корпусу (каналу) вмонтовано відвідний патрубок 5. З внутрішньої сторони суцільного фланця прикріплені опори 6, виконані з можливістю їх регулювання по висоті завдяки різьбовому з'єднанню ніжки опори та її підставки. Корпус 1 за допомогою посередника-укладки 7 виконаний суцільнозварним з кришкою 2. Між кришкою 2, яка є технологічно вужчою (наприклад, на 12 мм), ніж ширина корпусу, утворені двосторонні щілини 8, 9 по 6 мм для прийому води по всій необхідній довжині корпусу 1, і в кришку вставлено покриття, наприклад, керамічна підлогова плитка 10. Пристрій працює наступним чином. Стічна вода через двосторонні щілини 8, 9 потрапляє в корпус 1 та заповнює його. Цей об'єм води утворює гідрозатвор, що перешкоджає проходженню газів із каналізаційної системи. Зі збільшенням водяного потоку вода через відвідний патрубок 5 переливається в каналізацію. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
