Основов’язальна машина

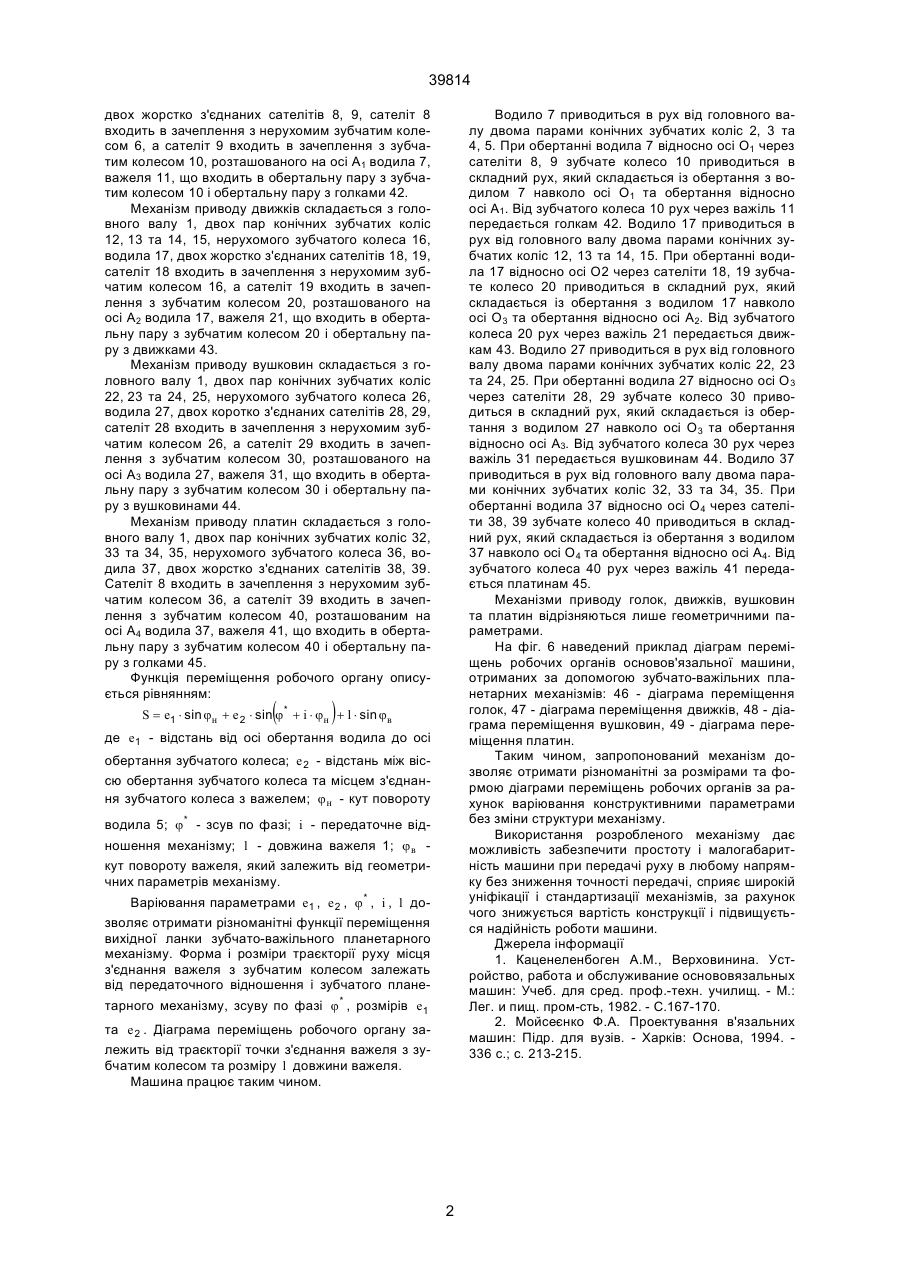

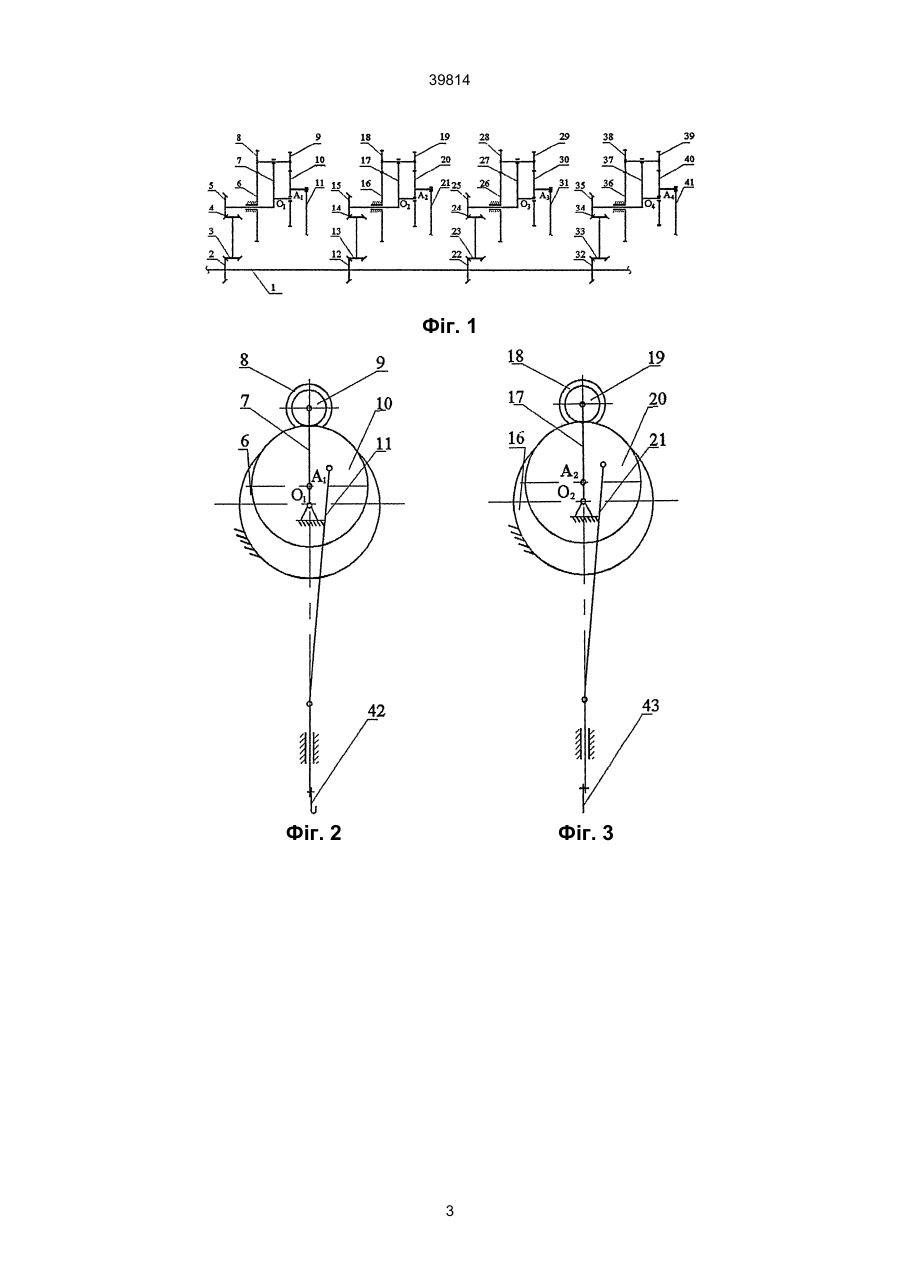

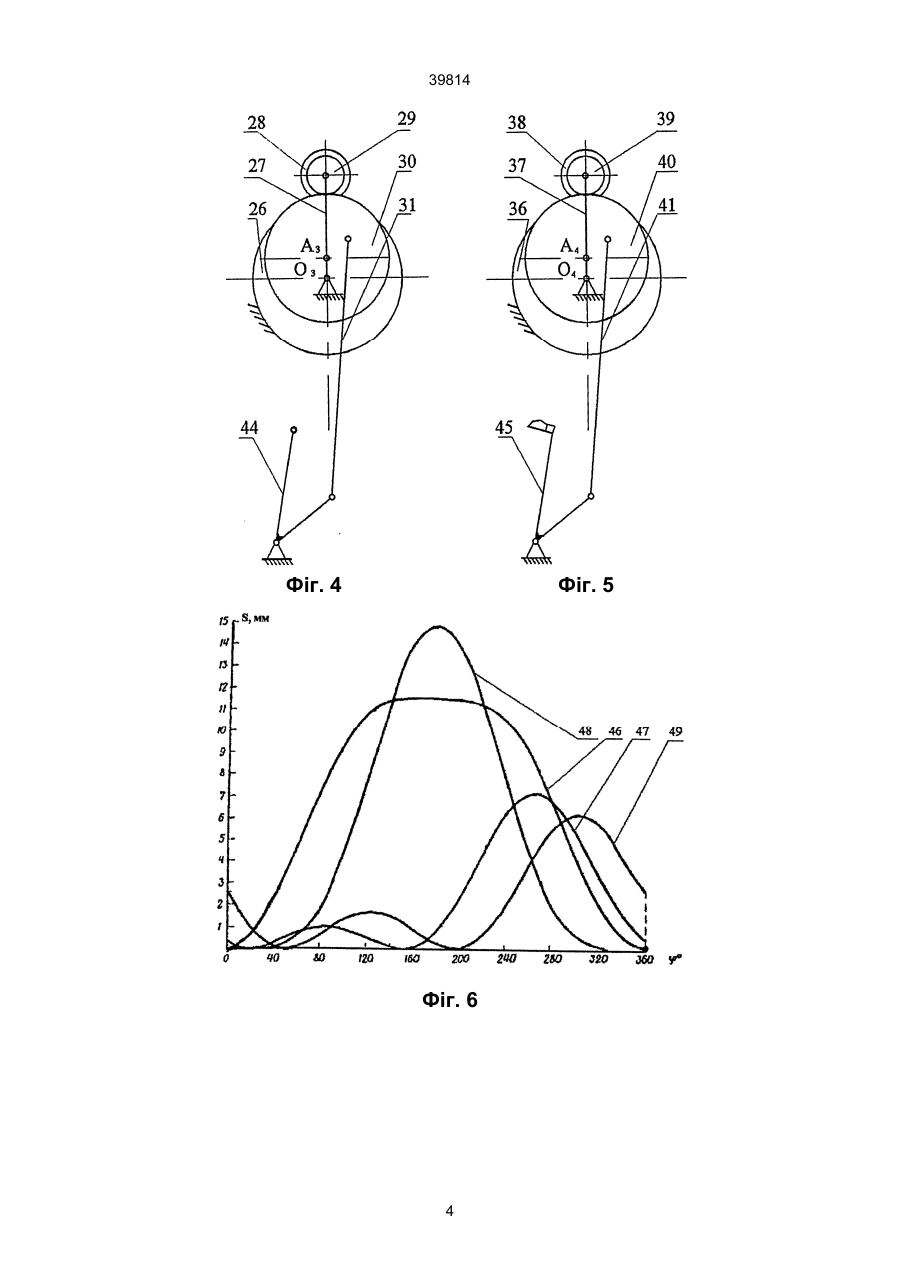

1. Основов'язальна машина, яка включає механізми голок, движків, вушковин та платин, кінематично зв'язаних з головним валом машини, яка відрізняється тим, що приводи петлетвірних органів виконані у вигляді однотипних зубчатоважільних планетарних механізмів. 39814 Водило 7 приводиться в рух від головного валу двома парами конічних зубчатих коліс 2, 3 та 4, 5. При обертанні водила 7 відносно осі О1 через сателіти 8, 9 зубчате колесо 10 приводиться в складний рух, який складається із обертання з водилом 7 навколо осі О1 та обертання відносно осі А1. Від зубчатого колеса 10 рух через важіль 11 передається голкам 42. Водило 17 приводиться в рух від головного валу двома парами конічних зубчатих коліс 12, 13 та 14, 15. При обертанні водила 17 відносно осі О2 через сателіти 18, 19 зубчате колесо 20 приводиться в складний рух, який складається із обертання з водилом 17 навколо осі О3 та обертання відносно осі А2. Від зубчатого колеса 20 рух через важіль 21 передається движкам 43. Водило 27 приводиться в рух від головного валу двома парами конічних зубчатих коліс 22, 23 та 24, 25. При обертанні водила 27 відносно осі О 3 через сателіти 28, 29 зубчате колесо 30 приводиться в складний рух, який складається із обертання з водилом 27 навколо осі О3 та обертання відносно осі А3. Від зубчатого колеса 30 рух через важіль 31 передається вушковинам 44. Водило 37 приводиться в рух від головного валу двома парами конічних зубчатих коліс 32, 33 та 34, 35. При обертанні водила 37 відносно осі О4 через сателіти 38, 39 зубчате колесо 40 приводиться в складний рух, який складається із обертання з водилом 37 навколо осі О4 та обертання відносно осі А4. Від зубчатого колеса 40 рух через важіль 41 передається платинам 45. Механізми приводу голок, движків, вушковин та платин відрізняються лише геометричними параметрами. На фіг. 6 наведений приклад діаграм переміщень робочих органів основов'язальної машини, отриманих за допомогою зубчато-важільних планетарних механізмів: 46 - діаграма переміщення голок, 47 - діаграма переміщення движків, 48 - діаграма переміщення вушковин, 49 - діаграма переміщення платин. Таким чином, запропонований механізм дозволяє отримати різноманітні за розмірами та формою діаграми переміщень робочих органів за рахунок варіювання конструктивними параметрами без зміни структури механізму. Використання розробленого механізму дає можливість забезпечити простоту і малогабаритність машини при передачі руху в любому напрямку без зниження точності передачі, сприяє широкій уніфікації і стандартизації механізмів, за рахунок чого знижується вартість конструкції і підвищується надійність роботи машини. Джерела інформації 1. Каценеленбоген А.М., Верховинина. Устройство, работа и обслуживание основовязальных машин: Учеб. для сред. проф.-техн. училищ. - М.: Лег. и пищ. пром-сть, 1982. - С.167-170. 2. Мойсеєнко Ф.А. Проектування в'язальних машин: Підр. для вузів. - Xарків: Основа, 1994. 336 с.; с. 213-215. двох жорстко з'єднаних сателітів 8, 9, сателіт 8 входить в зачеплення з нерухомим зубчатим колесом 6, а сателіт 9 входить в зачеплення з зубчатим колесом 10, розташованого на осі А1 водила 7, важеля 11, що входить в обертальну пару з зубчатим колесом 10 і обертальну пару з голками 42. Механізм приводу движків складається з головного валу 1, двох пар конічних зубчатих коліс 12, 13 та 14, 15, нерухомого зубчатого колеса 16, водила 17, двох жорстко з'єднаних сателітів 18, 19, сателіт 18 входить в зачеплення з нерухомим зубчатим колесом 16, а сателіт 19 входить в зачеплення з зубчатим колесом 20, розташованого на осі А2 водила 17, важеля 21, що входить в обертальну пару з зубчатим колесом 20 і обертальну пару з движками 43. Механізм приводу вушковин складається з головного валу 1, двох пар конічних зубчатих коліс 22, 23 та 24, 25, нерухомого зубчатого колеса 26, водила 27, двох коротко з'єднаних сателітів 28, 29, сателіт 28 входить в зачеплення з нерухомим зубчатим колесом 26, а сателіт 29 входить в зачеплення з зубчатим колесом 30, розташованого на осі А3 водила 27, важеля 31, що входить в обертальну пару з зубчатим колесом 30 і обертальну пару з вушковинами 44. Механізм приводу платин складається з головного валу 1, двох пар конічних зубчатих коліс 32, 33 та 34, 35, нерухомого зубчатого колеса 36, водила 37, двох жорстко з'єднаних сателітів 38, 39. Сателіт 8 входить в зачеплення з нерухомим зубчатим колесом 36, а сателіт 39 входить в зачеплення з зубчатим колесом 40, розташованим на осі А4 водила 37, важеля 41, що входить в обертальну пapу з зубчатим колесом 40 і обертальну пару з голками 45. Функція переміщення робочого органу описується рівнянням: ( ) S = e1 × sin jн + e 2 × sin j* + i × jн + l × sin jв де e1 - відстань від осі обертання водила до осі обертання зубчатого колеса; e 2 - відстань між віссю обертання зубчатого колеса та місцем з'єднання зубчатого колеса з важелем; j н - кут повороту водила 5; j * - зсув по фазі; i - передаточне відношення механізму; l - довжина важеля 1; j в кут повороту важеля, який залежить від геометричних параметрів механізму. Варіювання параметрами e1 , e 2 , j * , i , l дозволяє отримати різноманітні функції переміщення вихідної ланки зубчато-важільного планетарного механізму. Форма і розміри траєкторії руху місця з'єднання важеля з зубчатим колесом залежать від передаточного відношення і зубчатого планетарного механізму, зсуву по фазі j * , розмірів e1 та e 2 . Діаграма переміщень робочого органу залежить від траєкторії точки з'єднання важеля з зубчатим колесом та розміру l довжини важеля. Машина працює таким чином. 2 39814 Фіг. 1 Фіг. 2 Фіг. 3 3 39814 Фіг. 4 Фіг. 5 Фіг. 6 4 39814 __________________________________________________________ ДП “Український інститут промислової власності (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид.арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
