Пристрій для видалення продуктів газовиділення з поверхні літального апарата

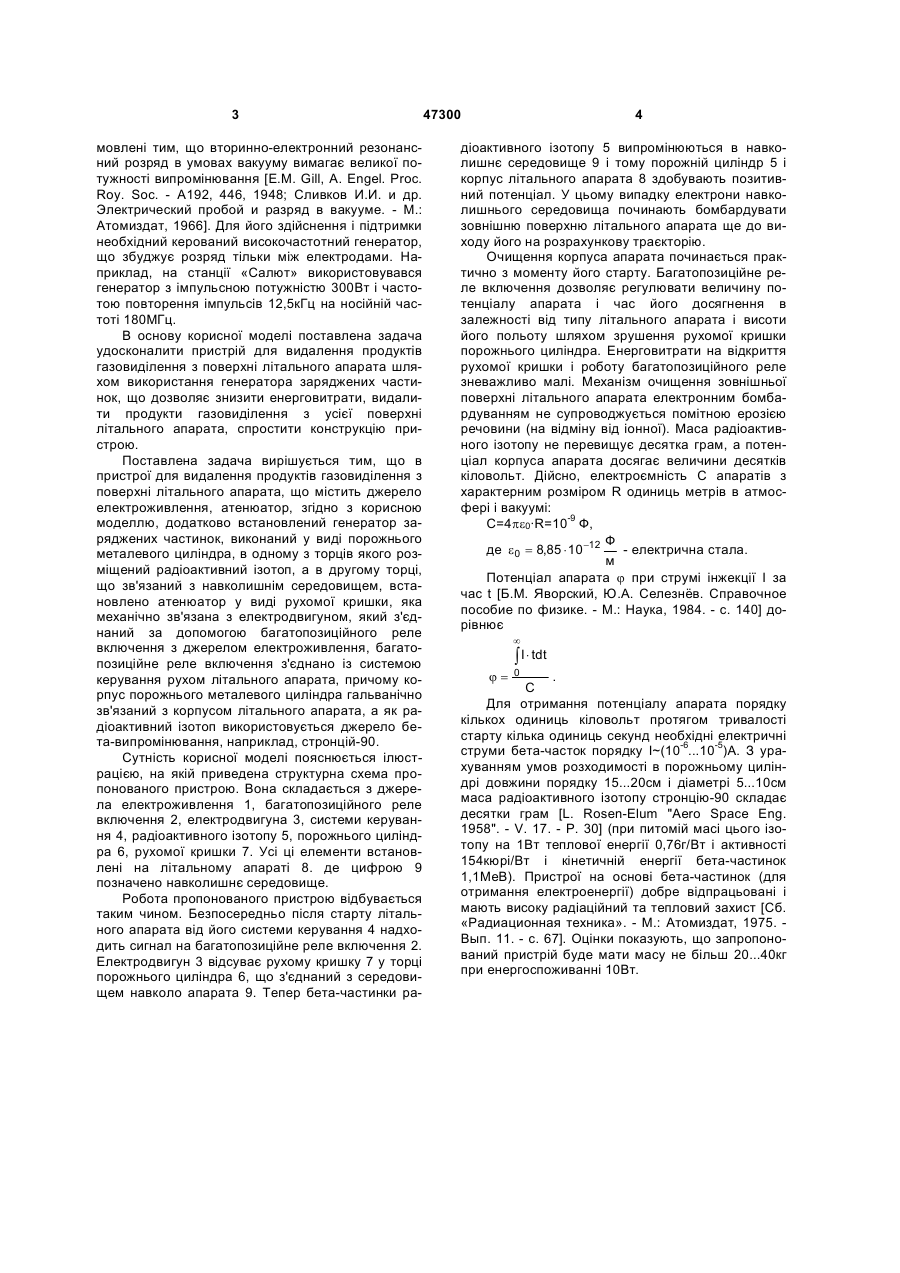

Пристрій для видалення продуктів газовиділення з поверхні літального апарата, що містить джерело електроживлення, атенюатор, який відрізняється тим, що в ньому додатково встановлений генератор заряджених частинок, виконаний 3 мовлені тим, що вторинно-електронний резонансний розряд в умовах вакууму вимагає великої потужності випромінювання [Е.М. Gill, A. Engel. Proc. Roy. Soc. - А192, 446, 1948; Сливков И.И. и др. Электрический пробой и разряд в вакууме. - М.: Атомиздат, 1966]. Для його здійснення і підтримки необхідний керований високочастотний генератор, що збуджує розряд тільки між електродами. Наприклад, на станції «Салют» використовувався генератор з імпульсною потужністю 300Вт і частотою повторення імпульсів 12,5кГц на носійній частоті 180МГц. В основу корисної моделі поставлена задача удосконалити пристрій для видалення продуктів газовиділення з поверхні літального апарата шляхом використання генератора заряджених частинок, що дозволяє знизити енерговитрати, видалити продукти газовиділення з усієї поверхні літального апарата, спростити конструкцію пристрою. Поставлена задача вирішується тим, що в пристрої для видалення продуктів газовиділення з поверхні літального апарата, що містить джерело електроживлення, атенюатор, згідно з корисною моделлю, додатково встановлений генератор заряджених частинок, виконаний у виді порожнього металевого циліндра, в одному з торців якого розміщений радіоактивний ізотоп, а в другому торці, що зв'язаний з навколишнім середовищем, встановлено атенюатор у виді рухомої кришки, яка механічно зв'язана з електродвигуном, який з'єднаний за допомогою багатопозиційного реле включення з джерелом електроживлення, багатопозиційне реле включення з'єднано із системою керування рухом літального апарата, причому корпус порожнього металевого циліндра гальванічно зв'язаний з корпусом літального апарата, а як радіоактивний ізотоп використовується джерело бета-випромінювання, наприклад, стронцій-90. Сутність корисної моделі пояснюється ілюстрацією, на якій приведена структурна схема пропонованого пристрою. Вона складається з джерела електроживлення 1, багатопозиційного реле включення 2, електродвигуна 3, системи керування 4, радіоактивного ізотопу 5, порожнього циліндра 6, рухомої кришки 7. Усі ці елементи встановлені на літальному апараті 8. де цифрою 9 позначено навколишнє середовище. Робота пропонованого пристрою відбувається таким чином. Безпосередньо після старту літального апарата від його системи керування 4 надходить сигнал на багатопозиційне реле включення 2. Електродвигун 3 відсуває рухому кришку 7 у торці порожнього циліндра 6, що з'єднаний з середовищем навколо апарата 9. Тепер бета-частинки ра 47300 4 діоактивного ізотопу 5 випромінюються в навколишнє середовище 9 і тому порожній циліндр 5 і корпус літального апарата 8 здобувають позитивний потенціал. У цьому випадку електрони навколишнього середовища починають бомбардувати зовнішню поверхню літального апарата ще до виходу його на розрахункову траєкторію. Очищення корпуса апарата починається практично з моменту його старту. Багатопозиційне реле включення дозволяє регулювати величину потенціалу апарата і час його досягнення в залежності від типу літального апарата і висоти його польоту шляхом зрушення рухомої кришки порожнього циліндра. Енерговитрати на відкриття рухомої кришки і роботу багатопозиційного реле зневажливо малі. Механізм очищення зовнішньої поверхні літального апарата електронним бомбардуванням не супроводжується помітною ерозією речовини (на відміну від іонної). Маса радіоактивного ізотопу не перевищує десятка грам, а потенціал корпуса апарата досягає величини десятків кіловольт. Дійсно, електроємність С апаратів з характерним розміром R одиниць метрів в атмосфері і вакуумі: С=4pe0·R=10-9 Ф, Ф - електрична стала. де e0 = 8,85 × 10 -12 м Потенціал апарата j при струмі інжекції I за час t [Б.М. Яворский, Ю.А. Селезнёв. Справочное пособие по физике. - М.: Наука, 1984. - c. 140] дорівнює ¥ j= ò I × tdt 0 . C Для отримання потенціалу апарата порядку кількох одиниць кіловольт протягом тривалості старту кілька одиниць секунд необхідні електричні струми бета-часток порядку I~(10-6...10-5)A. З урахуванням умов розходимості в порожньому циліндрі довжини порядку 15...20см і діаметрі 5...10см маса радіоактивного ізотопу стронцію-90 складає десятки грам [L. Rosen-Elum "Aero Space Eng. 1958". - V. 17. - P. 30] (при питомій масі цього ізотопу на 1Вт теплової енергії 0,76г/Вт і активності 154кюрі/Вт і кінетичній енергії бета-частинок 1,1МеВ). Пристрої на основі бета-частинок (для отримання електроенергії) добре відпрацьовані і мають високу радіаційний та тепловий захист [Сб. «Радиационная техника». - М.: Атомиздат, 1975. Вып. 11. - c. 67]. Оцінки показують, що запропонований пристрій буде мати масу не більш 20...40кг при енергоспоживанні 10Вт. 5 Комп’ютерна верстка А. Крижанівський 47300 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
